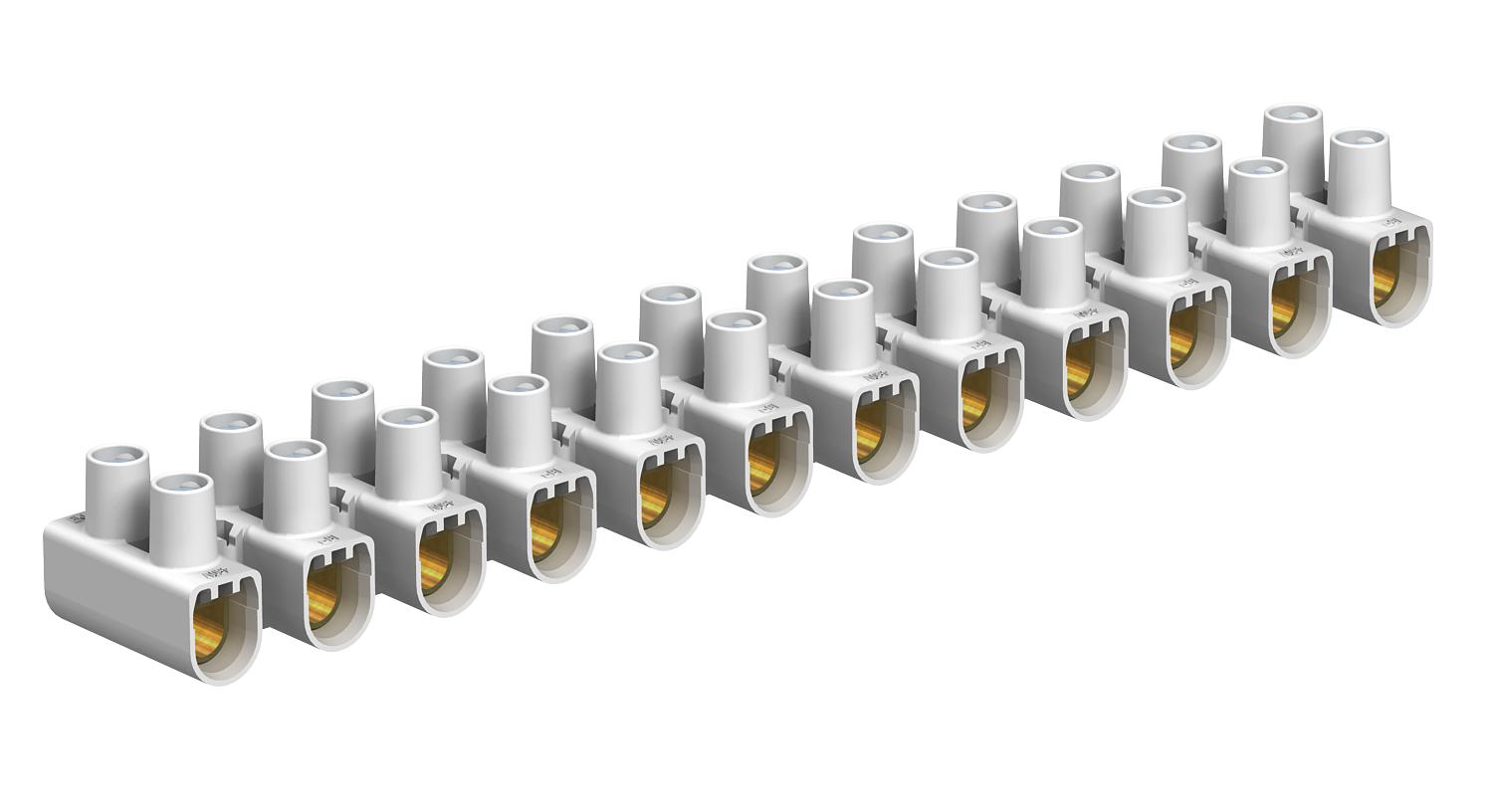

16 mm² series connectors, polypropylene

Št. art. 2056550 | EAN 4012195702436

12
16 mm²
450 V
Opis izdelka

Opis izdelka

Testirano po standardu EN 60998.
Sponke iz jekla, vijaki iz jekla, galvansko cinkani, 12-polne, na posamezne sponke ločljive priključne letvice po načelu »zavrti in izvleci«.
Odviti, neizgubljivi vijaki.
Največja dovoljena temperatura okolice po standardu EN 60998: –5 do +80 °C.
Nazivni presek 16 - mm²
Nazivna napetost 450 V
Nazivni tok 76 A
Na vsaki strani je možno priključiti maksimalno: 16 mm² enožilni ali 10 mm² večžilni oziroma 6 mm² fleksibilni.
  • AENOR, Producto Certificado, Spain
  • CEBEC, Belgium
  • KEMA-KEUR, Netherlands
  • Österreichischer Verband für Elektrotechnik, Austria
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • AFNOR Quality symbol of the French standardisation institute
  • Halogen-free; without chlorine, fluorine and bromine
  • Flame resistant 850 °C
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Nominal cross-section 16 mm²
Tehnični podatki

Tehnični podatki

Barva bela
Dimenzija 16,0mm²
Dolžina 175 mm
Eksplozijsko preizkušena izvedba ne
Izvedba električnega priključka 1 Navojni priključek
Izvedba električnega priključka 2 Navojni priključek
Maks. priključljiv presek finožilnega voda brez zaključnega tulca žile 6 mm²
Maks. priključljiv presek finožilnega voda z zaključnim tulcem žile 16 mm²
Maks. priključljiv presek večžilnega voda 10 mm²
Maks. temperaturno območje uporabe 80 °C
Material polipropilen
Min. nazivni presek 16 mm²
Min. priključljiv premer večžilnega voda 4 mm²
Min. priključljiv presek finožilnega voda brez zaključnega tulca žile 4 mm²
Min. priključljiv presek finožilnega voda z zaključnim tulcem žile 4 mm²
Min. temperaturno območje uporabe -5 °C
Nazivna napetost 450 V
Nazivni tok 76 A
Položaj za priključitev stransko
Potrebna je zaključna plošča ne
Presek Na vsaki strani je možno priključiti maksimalno: 16 mm² enožilni ali 10 mm² večžilni oziroma 6 mm² fleksibilni mm²
Primerno za fleksibilne vodnike da
Primerno za masivne vodnike da
Primerno za večžilne vodnike da
prozorna ne
Razmik med izvrtinami na sredini 15 mm
Širina 25 mm
Število polov 12
Število priključnih mest 12
Število priključnih mest na pol 2
Temperatura okolice 80 °C
Višina 20,7 mm
Vsi tipi

Vsi tipi

Tip Število priključnih mest Min. nazivni presek Nazivna napetost Barva Št. art. Količina Min. prodajna enota
78 CE WS/EKL 3 S 12 16 mm² 450 V bela 2056550
10 Kos
78 CE SW/EKL 3 S 12 16 mm² 450 V črna 2056569
10 Kos
