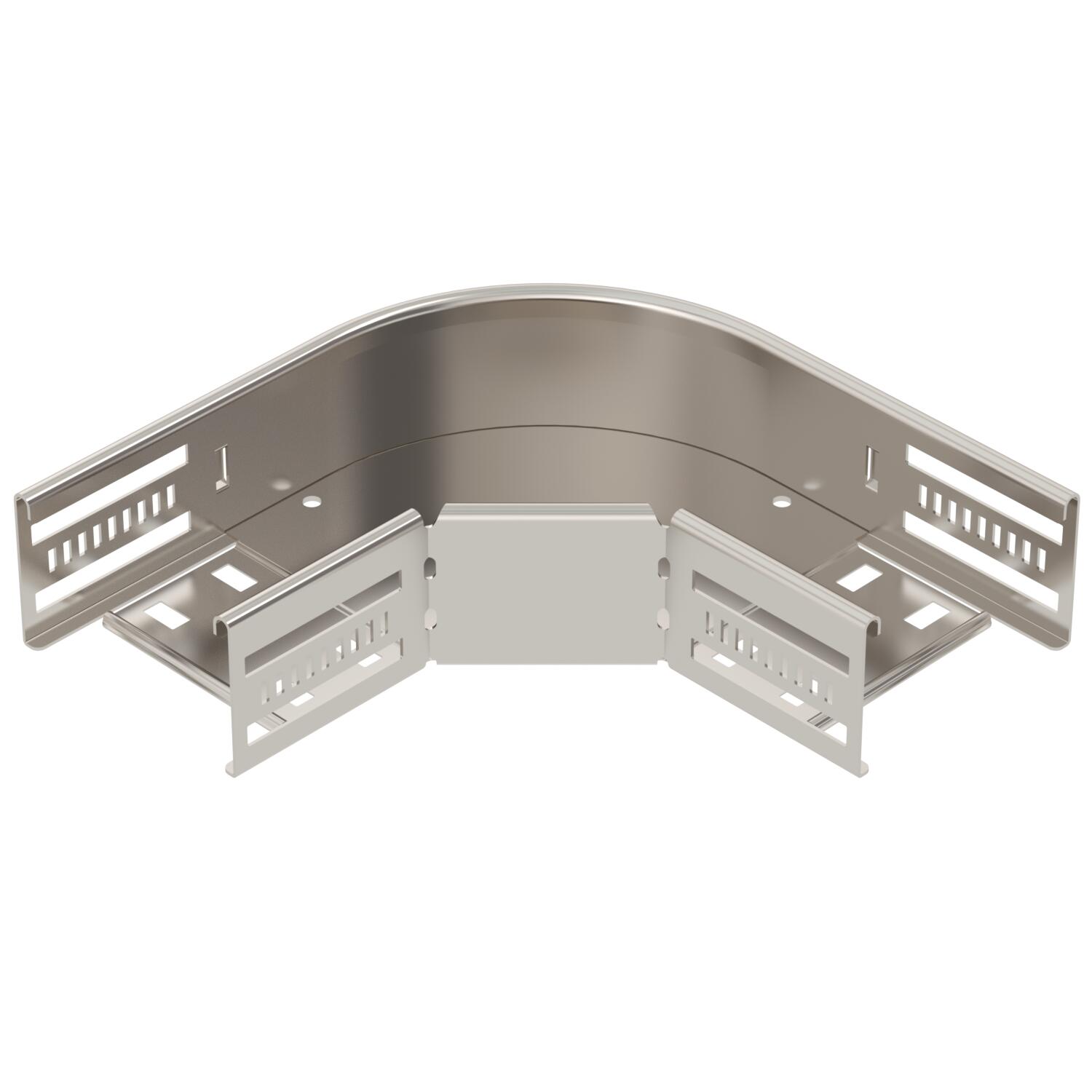

90-stopinjski lok 60 A4
Št. art. 6036650 | EAN 4012197343774
- Opis izdelka
-
Opis izdelka90-stopinjski lok za izdelavo vodoravnega razcepa, oblikovanec za kabelske kanale z možnostjo zaskoka ali vijačenja z višino stranice 60 mm. Montaža brez vijakov z dvojnimi sponami ali z vijačnim spojem s ploščatimi okroglimi vijaki FRS in kombiniranimi maticami M6. Za uporabo v notranjih in zunanjih prostorih. Pritrdilni material je treba naročiti posebej.
-
- Tehnični podatki
-
Tehnični podatki

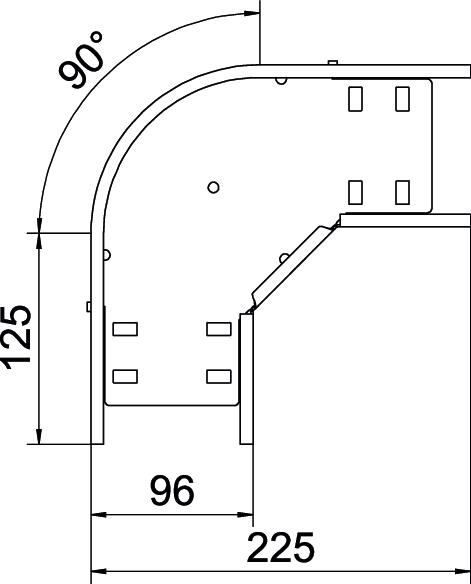

Barva legirano jeklo Debelina materiala talne plošče 0,8 mm Debelina pločevine 0,8 mm Debelina prečnika 1,25 mm Dimenzija 60x100 Izvedba spojke integrirana spojka Izvedba za daljše razpone ne Konstrukcijska izvedba Lok, tog Maks. temperaturno območje uporabe 120 °C Material Nerjaveče legirano jeklo 1.4571 Mera B 100 mm Mera R 50 mm Min. temperaturno območje uporabe -20 °C Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Odcep (kotnik) 90° Ohranitev delovanja naprav da Površina surovo, naknadno obdelano Priporočeno število vijakov 10 St. S pokrovom ne Širina 100 mm Sprememba smeri vodoravno Stranska perforacija da Višina 60 mm Vrsta spojke sistema kabelskih nosilcev privito Vzorec perforacije NATO ne - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota

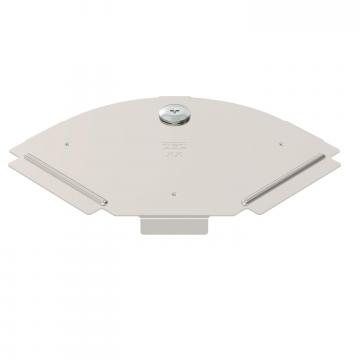

Pokrov za 90-stopinjski lok A4
RBD 90 100 A4 6036986 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Truss-head bolt with flange nut A4
FRSB 6x12 A4 6406142 100 Kos - Prenosi
-
Podatkovni list RB 90 610 A4 / 6036650 , 0.20MB , pdfEU-Izjava o skladnosti RB 90 610 A4 / 6036650 , 0.12MB , pdfZK Izjava o skladnosti RB 90 610 A4 / 6036650 , 0.09MB , pdfREACH Izjava o skladnosti RB 90 610 A4 / 6036650 , 0.12MB , pdfRoHS Izjava o skladnosti RB 90 610 A4 / 6036650 , 0.13MB , pdfNavodila za montažo Latchable Magic cable tray systems , 11.95MB , pdfNavodila za montažo Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfNavodila za montažo General information on the mounting , 2.65MB , pdf
