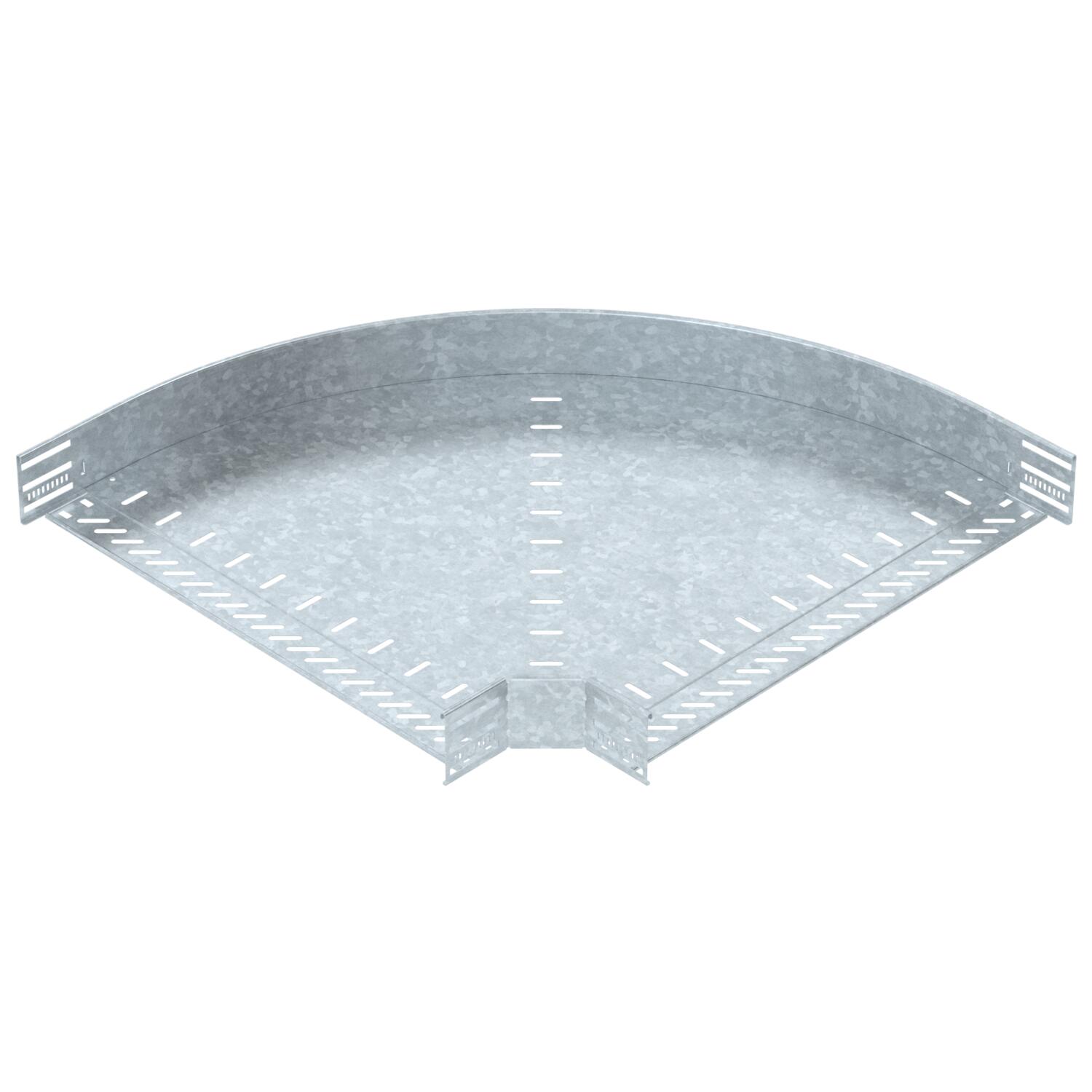

90-stopinjski lok 85 FT
Št. art. 6036722 | EAN 4012197344764
- Opis izdelka
-
Opis izdelka90-stopinjski lok za izdelavo vodoravnega razcepa, oblikovanec za kabelske kanale z možnostjo zaskoka ali vijačenja z višino stranice 85 mm. Montaža brez vijakov z dvojnimi sponami ali z vijačnim spojem s ploščatimi okroglimi vijaki FRS in kombiniranimi maticami M6. Za uporabo v notranjih in zunanjih prostorih. Pritrdilni material je treba naročiti posebej.
-
- Tehnični podatki
-
Tehnični podatki

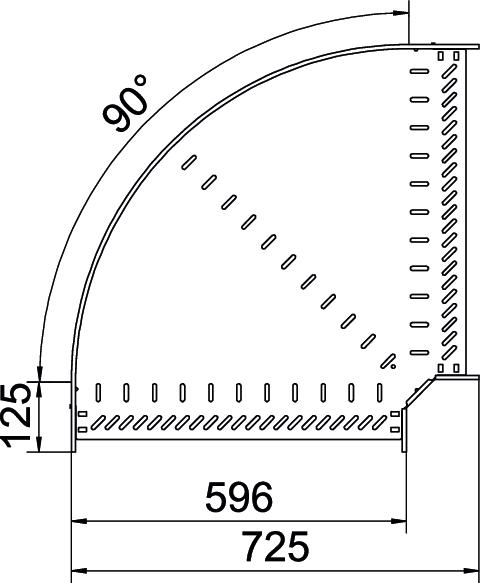

Barva cink Debelina materiala talne plošče 1 mm Debelina pločevine 1 mm Debelina prečnika 1,25 mm Dimenzija 80x600 Izvedba spojke integrirana spojka Izvedba za daljše razpone ne Konstrukcijska izvedba Lok, tog Maks. temperaturno območje uporabe 120 °C Material Jeklo Mera B 600 mm Mera R 50 mm Min. temperaturno območje uporabe -20 °C Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Odcep (kotnik) 90° Ohranitev delovanja naprav ne Površina vroče pocinkano Priporočeno število vijakov 20 St. S pokrovom ne Širina 600 mm Sprememba smeri vodoravno Stranska perforacija da Višina 85 mm Vrsta spojke sistema kabelskih nosilcev privito/speto Vzorec perforacije NATO ne - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota

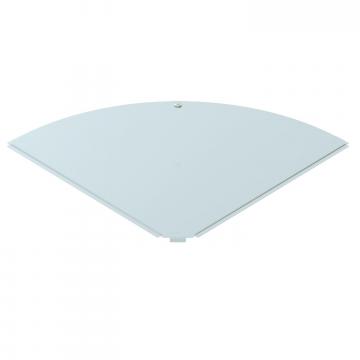

Pokrov za 90-stopinjski lok DD
RBD 90 600 DD 6036962 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Dvojna spona za montažo oblikovanca A2
DOP A2 6035998 10 Kos
Ploščati vijak s razširjeno matico F
FRSB 6x12 F 6406122 100 Kos - Prenosi
-
Podatkovni list RB 90 860 FT / 6036722 , 0.19MB , pdfEU-Izjava o skladnosti RB 90 860 FT / 6036722 , 0.17MB , pdfZK Izjava o skladnosti RB 90 860 FT / 6036722 , 0.14MB , pdfREACH Izjava o skladnosti RB 90 860 FT / 6036722 , 0.12MB , pdfRoHS Izjava o skladnosti RB 90 860 FT / 6036722 , 0.13MB , pdfNavodila za montažo Latchable Magic cable tray systems , 11.60MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdfNavodila za montažo Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
