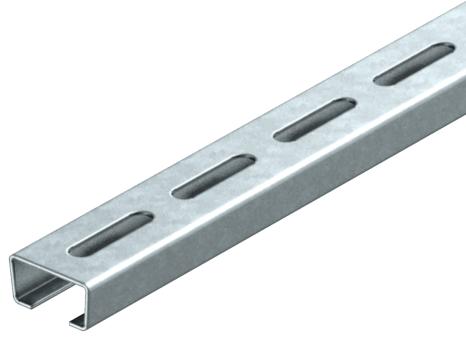

Anchor rail AML3518, slot width 16.5 mm, FT, perforated

Št. art. 1119672 | EAN 4012195053958

35 mm
18 mm
1,5 mm
Jeklo
Opis izdelka

Opis izdelka

Srednje težek jekleni montažni C-profil za polaganje kablov, v povezavi z veznimi objemkami s kladivasto glavo N. Uporaben tudi kot obešalna konstrukcija za sisteme nosilcev kablov.
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Slot width 16.5 mm for C profile
  • Clamp clip for C profile rail, slot width 16–17 mm
  • Bolt-firing tool
  • Nail device
  • Razred očuvanja funkcije E30
  • Razred očuvanja funkcije E90

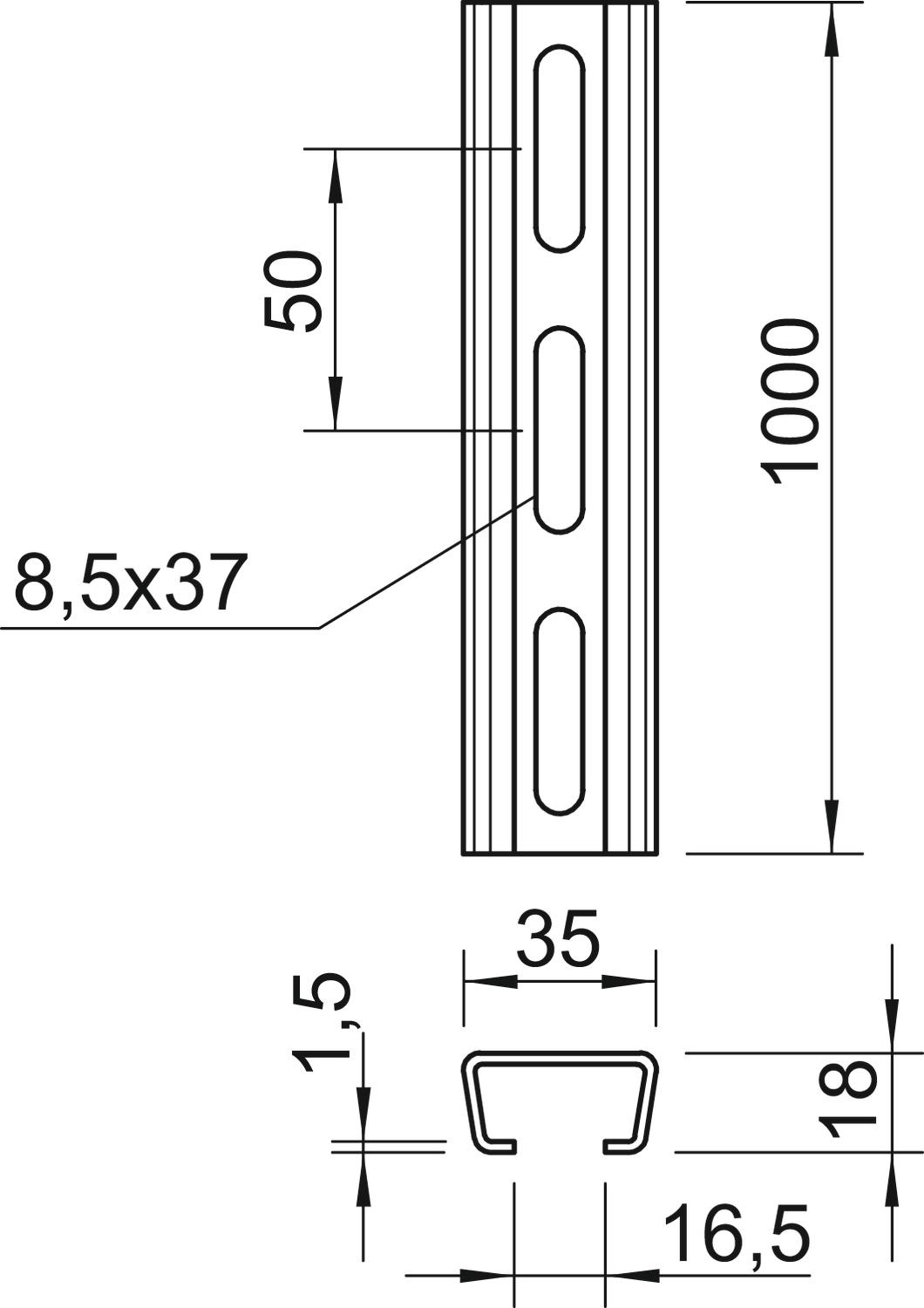

Tehnični podatki

Tehnični podatki

Debelina materiala 1,5 mm
Dimenzija 1000x35x18
Dolžina 1000 mm
Izvedba Enojni profil
Material Jeklo
Mera L 1000 mm
Oblika profila C-profil
Odlomljiv ne
Ohranitev delovanja naprav da
Površina vroče pocinkano
Razmik med izvrtinami na sredini 50 mm
S perforacijo da
Širina 35 mm
Širina utora 16,5 mm
Statična vrednost A 1,01 cm²
Statična vrednost ly 0,44 cm
Statična vrednost lz 1,84 cm
Statična vrednost Wy 0,42 cm²
Statična vrednost Wz 1,05 cm²
sveženj 10 m
Višina 18 mm
Vrsta perforacije Hrbet, perforiran
Z ozobljenjem ne
Vsi tipi

Vsi tipi

Tip Dolžina Širina Višina Debelina materiala Material Površina Št. art. Količina Min. prodajna enota
AML3518P2000FS 2000 mm 35 mm 18 mm 1,5 mm Jeklo neprekinjeno cinkano v ognju 1119648
2 m
AML3518P2000FT 2000 mm 35 mm 18 mm 1,5 mm Jeklo vroče pocinkano 1119656
2 m
AML3518P1000FT 1000 mm 35 mm 18 mm 1,5 mm Jeklo vroče pocinkano 1119672
10 m
Pribor

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota

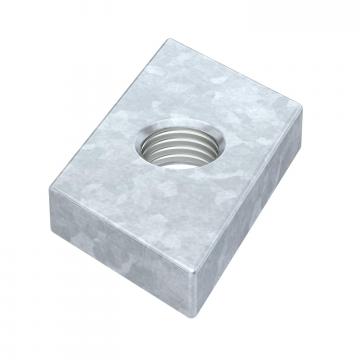

Slide nut ZL Slide nut ZL ACMSN M8 ZL 1147060
100 Kos

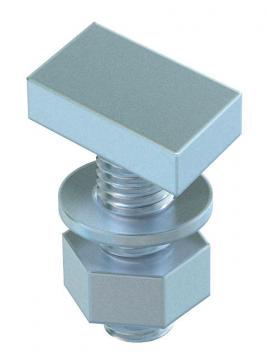

Hammer-head bolt ZL Hammer-head bolt ZL ACMHB M8x30 ZL 1148060
50 Kos

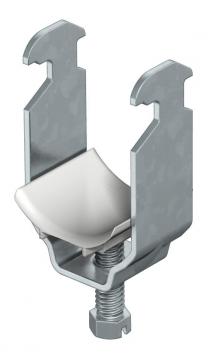

Stremenasta objemka, enojna, s plastično pričvrstilno ploščico, FT Stremenasta objemka, enojna, s plastično pričvrstilno ploščico, FT 2056 12 FT 1160125
100 Kos
Stremenasta objemka, enojna, s plastično pričvrstilno ploščico, FT Stremenasta objemka, enojna, s plastično pričvrstilno ploščico, FT 2056 22 FT 1160222
100 Kos
Stremenasta objemka, enojna, s plastično pričvrstilno ploščico, FT Stremenasta objemka, enojna, s plastično pričvrstilno ploščico, FT 2056 28 FT 1160281
100 Kos
