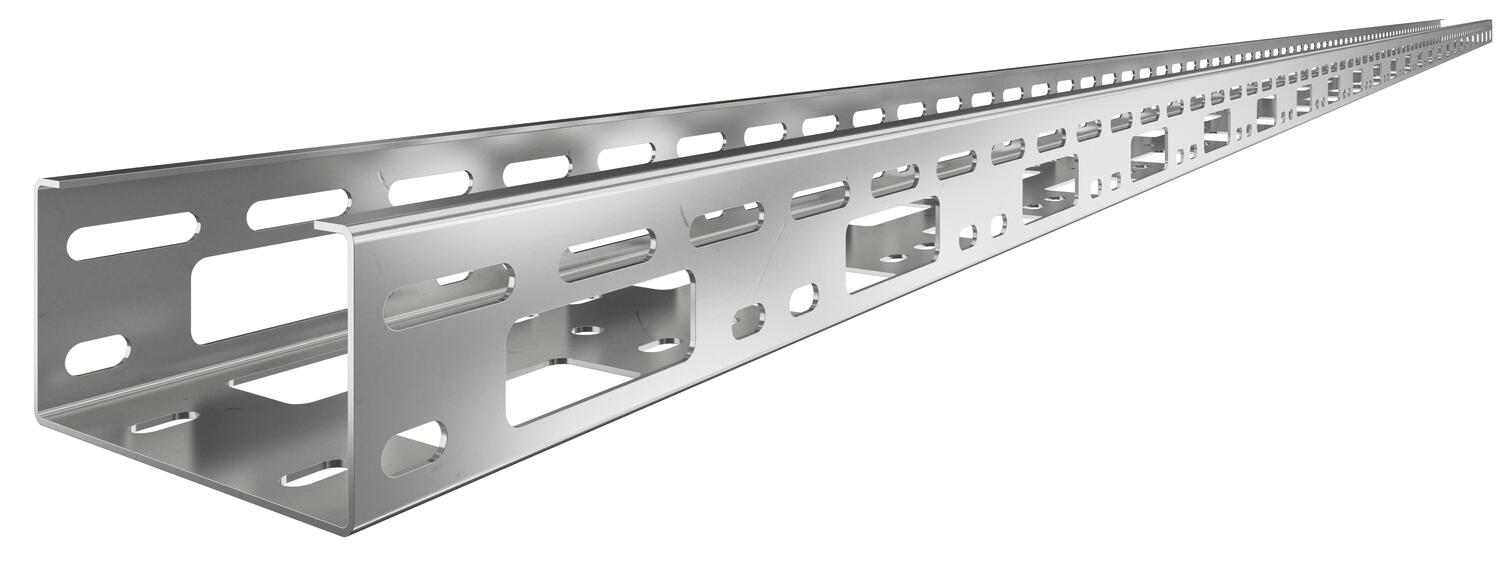

AZ small duct 100 A2
Št. art. 6075304 | EAN 4012196069255
- Opis izdelka
-
Opis izdelkaAZ channel with a side height of 50 mm.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
-
- Tehnični podatki
-
Tehnični podatki

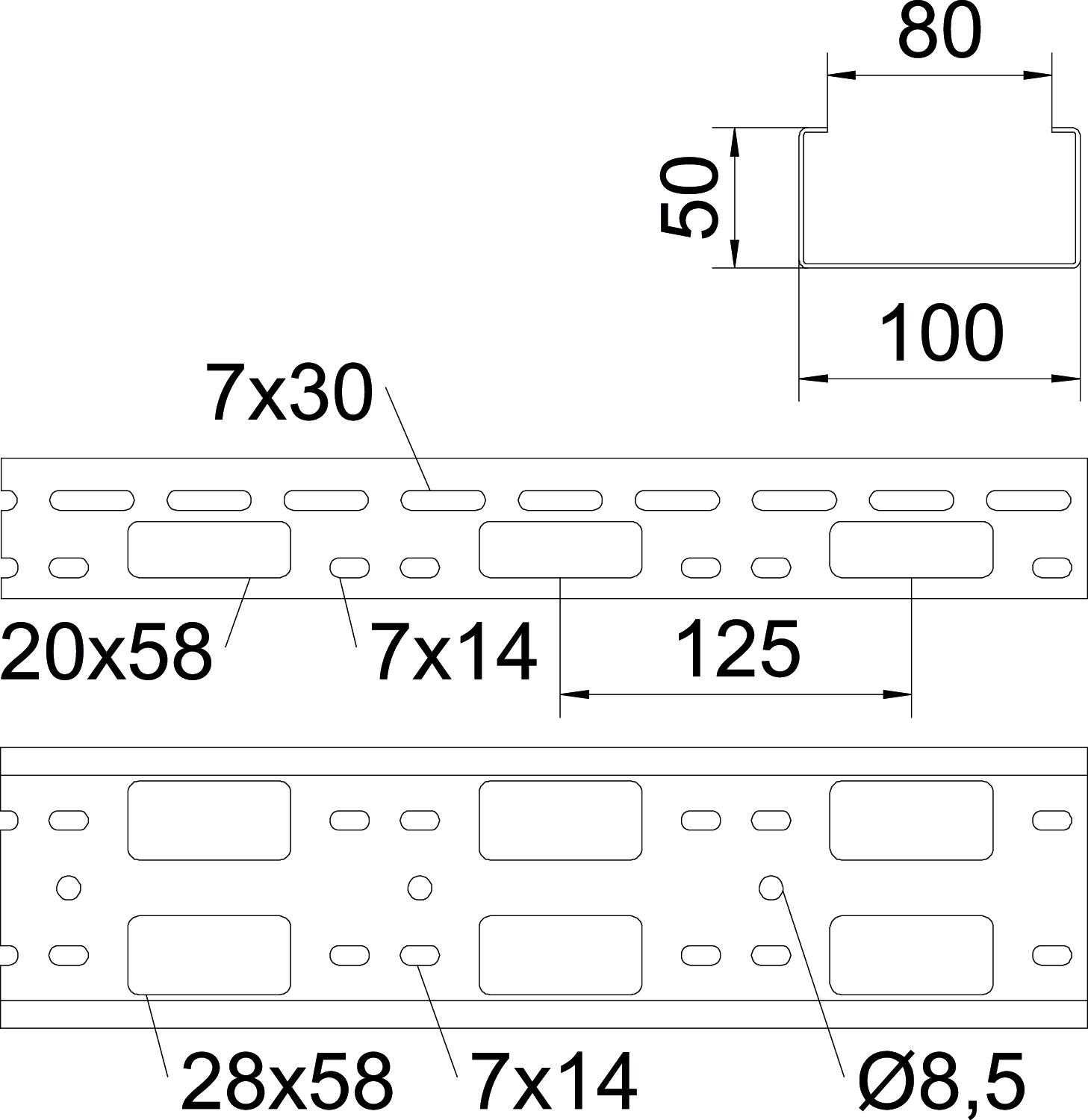

Barva legirano jeklo Debelina pločevine 1,5 mm Dimenzija 50x100x3000 Dolžina 3000 mm Izvedba spojke brez spojke Izvedba za daljše razpone ne Korisni presjek 50 cm² Korisni presjek 5000 mm² Material Nerjaveče jeklo 1.4301 Mera B 100 mm Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Odtis CO₂ (GWP) od zibelke do vrat 12,2187 kg CO₂e / 1 Meter Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Razmik nosilcev 1,0 m 1,7 kN/m Razmik nosilcev 1,5 m 1,5 kN/m Razmik nosilcev 2,0 m 1 kN/m Razmik nosilcev 2,5 m 0,8 kN/m Razmik nosilcev 3,0 m 0,25 kN/m Širina 100 mm Stranska perforacija da Višina 50 mm Vzorec perforacije NATO ne Tehnični podatki
Load diagram, AZ channel
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota

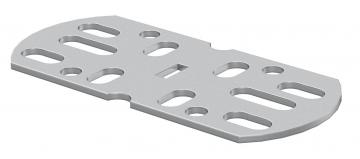

Straight and angle connector A2
VF AZK A2 6066569 10 Kos
Zaščitni obroč kabla 915 PE
KSR-915 PE 6066704 25 Kos
Zaščitni obroč kabla 910 PE
KSR-910 PE 6066712 25 Kos

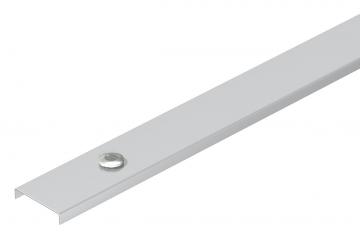

Cover with turn buckle A2
AZDMD 100 A2 6080294 3 m - Prenosi
-
