AZ small duct 100 FS
Št. art. 6075231 | EAN 4012196069132
- Opis izdelka
-

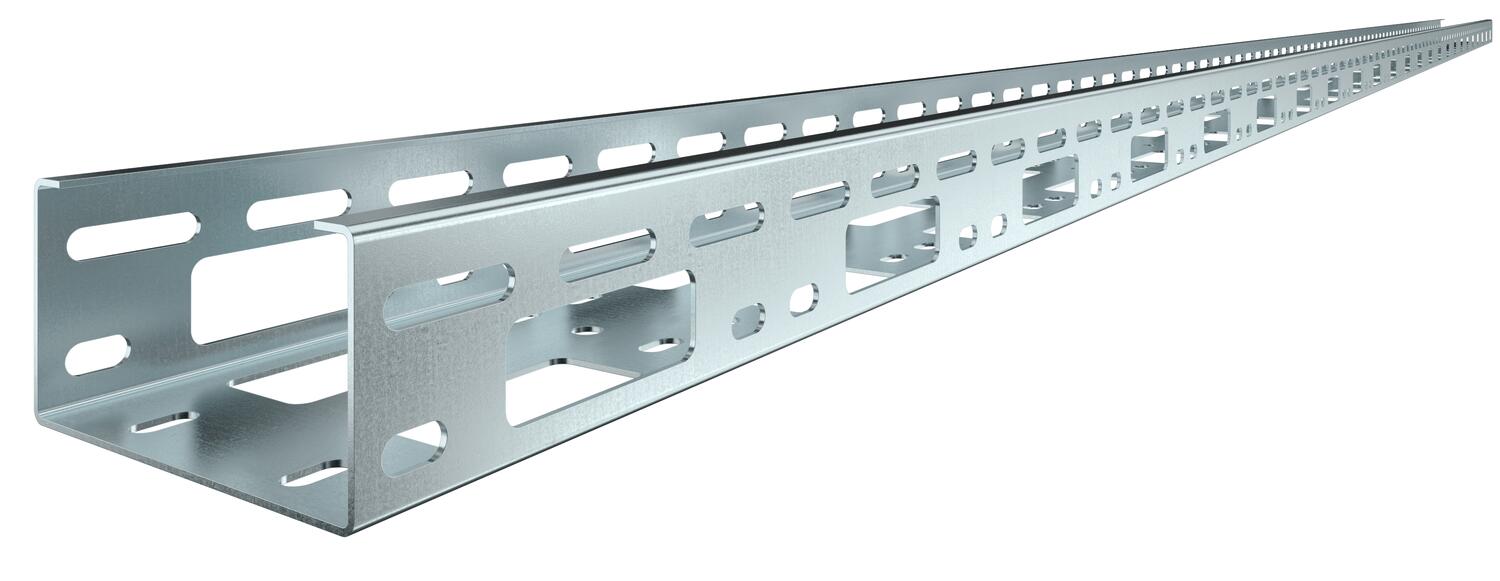

Opis izdelkaAZ channel with a side height of 50 mm.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
-
- Tehnični podatki
-
Tehnični podatki
Barva cink Debelina pločevine 1,5 mm Dimenzija 50x100x3000 Dimenzije 100 x 50 x 1,5 Dolžina 3000 mm Izvedba spojke brez spojke Izvedba za daljše razpone ne Korisni presjek 5000 mm² Korisni presjek 50 cm² Material Jeklo Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Odtis CO₂ (GWP) od zibelke do vrat 5,721 kg CO₂e / 1 Meter Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju Razmik nosilcev 1,0 m 1,7 kN/m Razmik nosilcev 1,5 m 1,5 kN/m Razmik nosilcev 2,0 m 1 kN/m Razmik nosilcev 2,5 m 0,8 kN/m Razmik nosilcev 3,0 m 0,25 kN/m Širina 100 mm Stranska perforacija da Višina 50 mm Vzorec perforacije NATO ne Tehnični podatki
Load diagram, AZ channel
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Straight and angle connector 50 FT
VF AZK FT 6066550 25 Kos
Zaščitni obroč kabla 915 PE
KSR-915 PE 6066704 25 Kos
Zaščitni obroč kabla 910 PE
KSR-910 PE 6066712 25 Kos
Cover with turn buckle FS
AZDMD 100 FS 6080227 3 m - Prenosi
-
Podatkovni list AZK 100 FS / 6075231 , 0.31MB , pdfEU-Izjava o skladnosti AZK 100 FS / 6075231 , 0.13MB , pdfZK Izjava o skladnosti AZK 100 FS / 6075231 , 0.14MB , pdfREACH Izjava o skladnosti AZK 100 FS / 6075231 , 0.12MB , pdfRoHS Izjava o skladnosti AZK 100 FS / 6075231 , 0.13MB , pdfDovoljenje za opremljanje z znaki Certifikat UL za majhen kanal AZ , 0.26MB , pdfIzjava o verodostojnosti okoljskih podatkov Umweltproduktdeklaration (EPD) , 1.48MB , pdfNavodila za montažo Navodila za montažo sistemov strukturnih sklopov , 0.05MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdf
