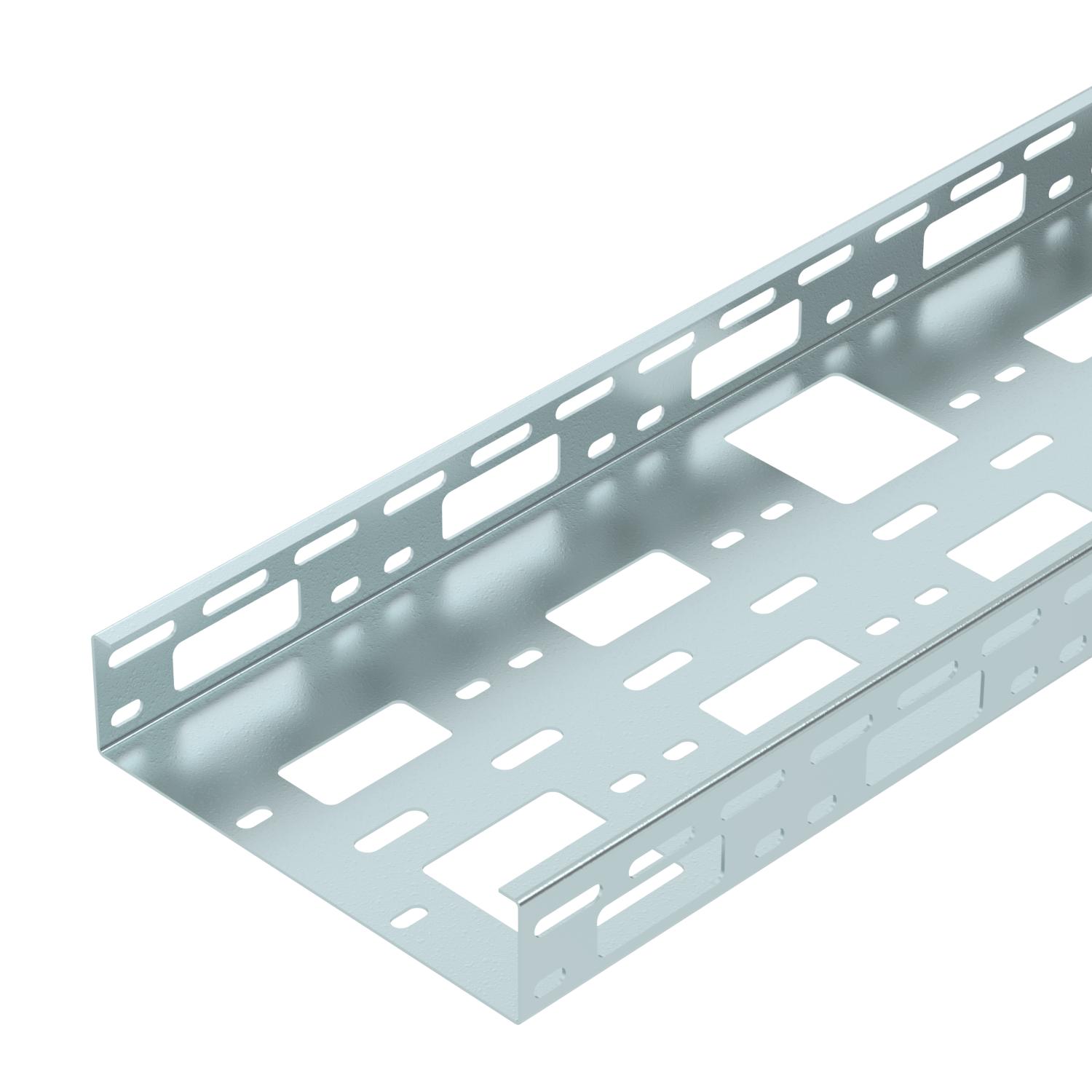

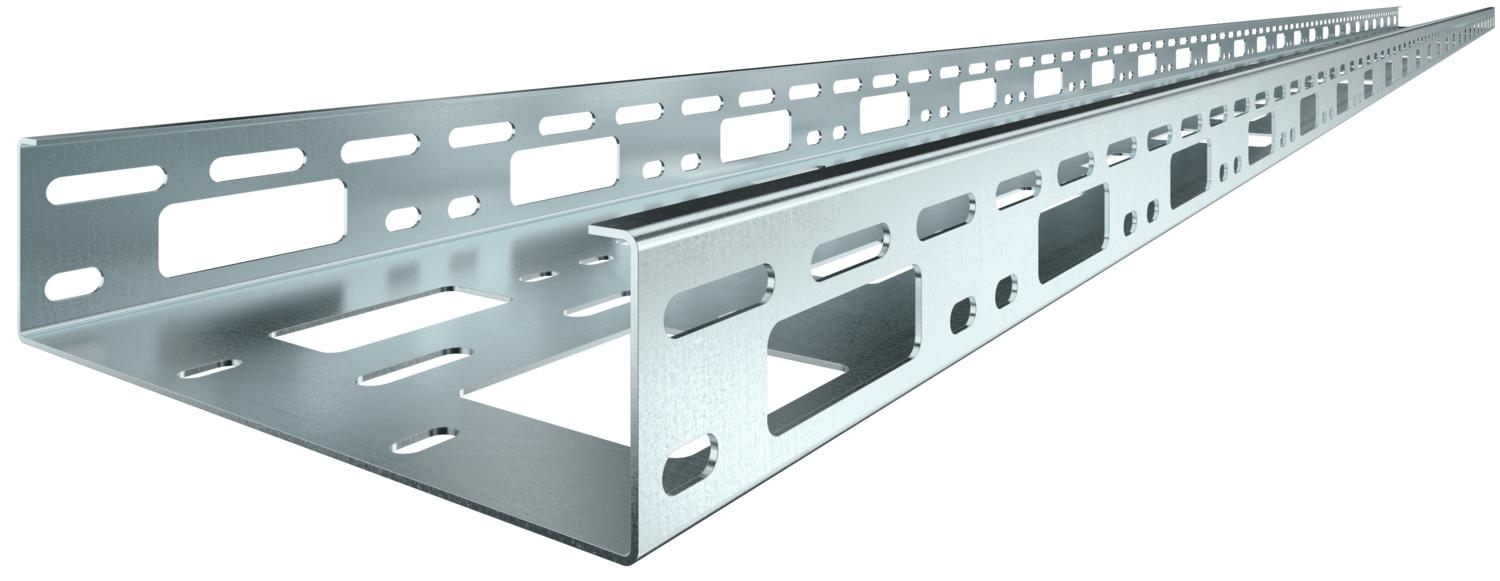

AZ small duct 200 FS
Št. art. 6075345 | EAN 4012195811183
- Opis izdelka
-
Opis izdelkaAZ channel with a side height of 50 mm.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
-
- Tehnični podatki
-
Tehnični podatki

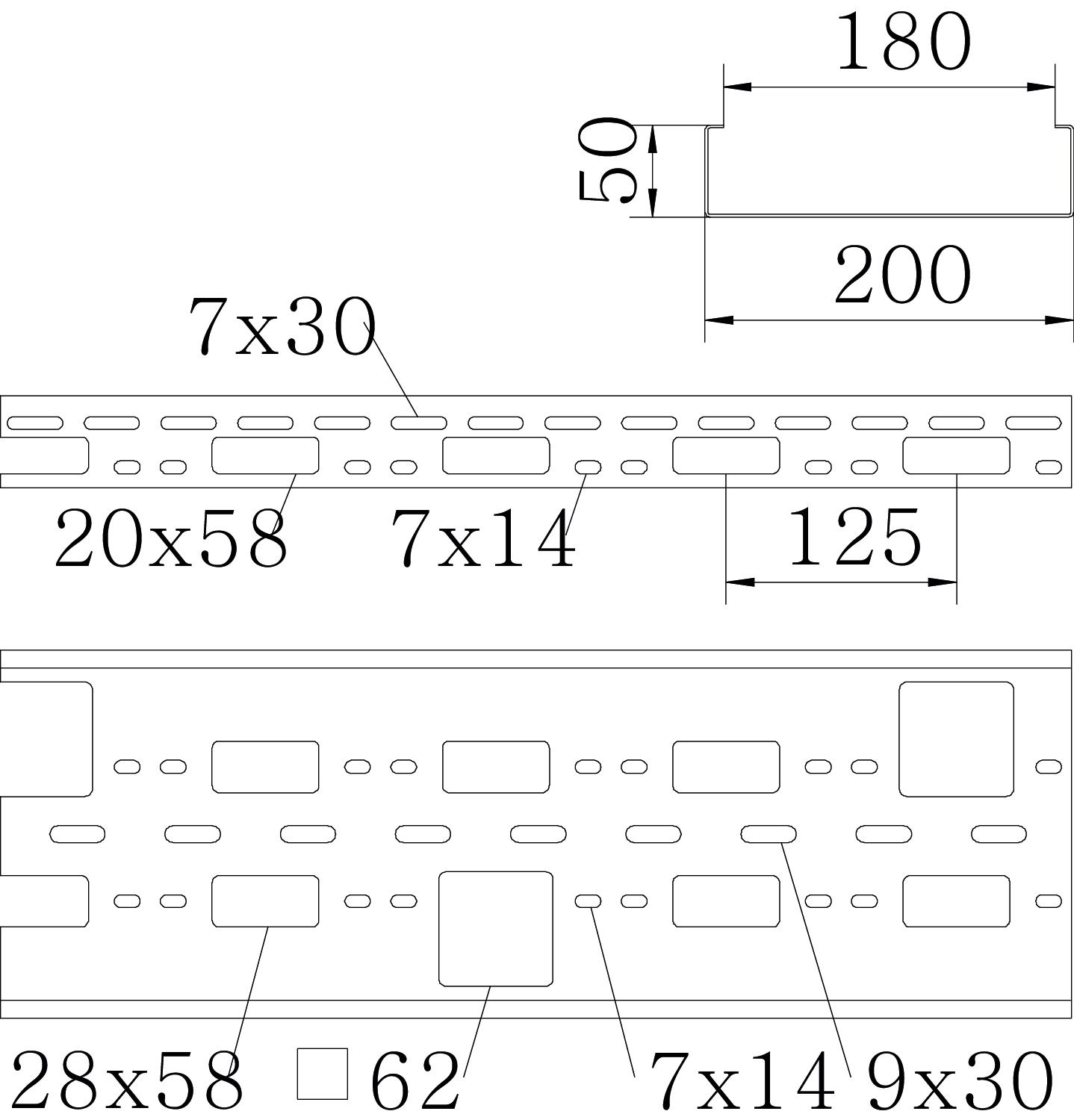

Barva cink Debelina pločevine 1,5 mm Dimenzija 50x200x3000 Dimenzije 50x200x1,5 Dolžina 3000 mm Izvedba spojke brez spojke Izvedba za daljše razpone ne Korisni presjek 10000 mm² Korisni presjek 100 cm² Material Jeklo Montažna perforacija na dnu da Nerjavno jeklo, luženo ne Odtis CO₂ (GWP) od zibelke do vrat 8,469 kg CO₂e / 1 Meter Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju Razmik nosilcev 1,0 m 2,5 kN/m Razmik nosilcev 1,5 m 1,9 kN/m Razmik nosilcev 2,0 m 1,3 kN/m Razmik nosilcev 2,5 m 0,8 kN/m Razmik nosilcev 3,0 m 0,3 kN/m Širina 200 mm Stranska perforacija da Višina 50 mm Vzorec perforacije NATO ne Tehnični podatki
Load diagram, AZ channel
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Straight and angle connector 50 FT
VF AZK FT 6066550 25 Kos
Zaščitni obroč kabla 915 PE
KSR-915 PE 6066704 25 Kos
Zaščitni obroč kabla 910 PE
KSR-910 PE 6066712 25 Kos

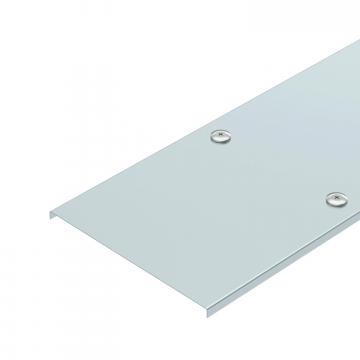

Cover with turn buckle FS
AZDMD 200 FS 6080885 3 m - Prenosi
-
