Beam clamp SSP 20-40, FT M6
Št. art. 1486238 | EAN 4012196342167
- Opis izdelka
-
Opis izdelka

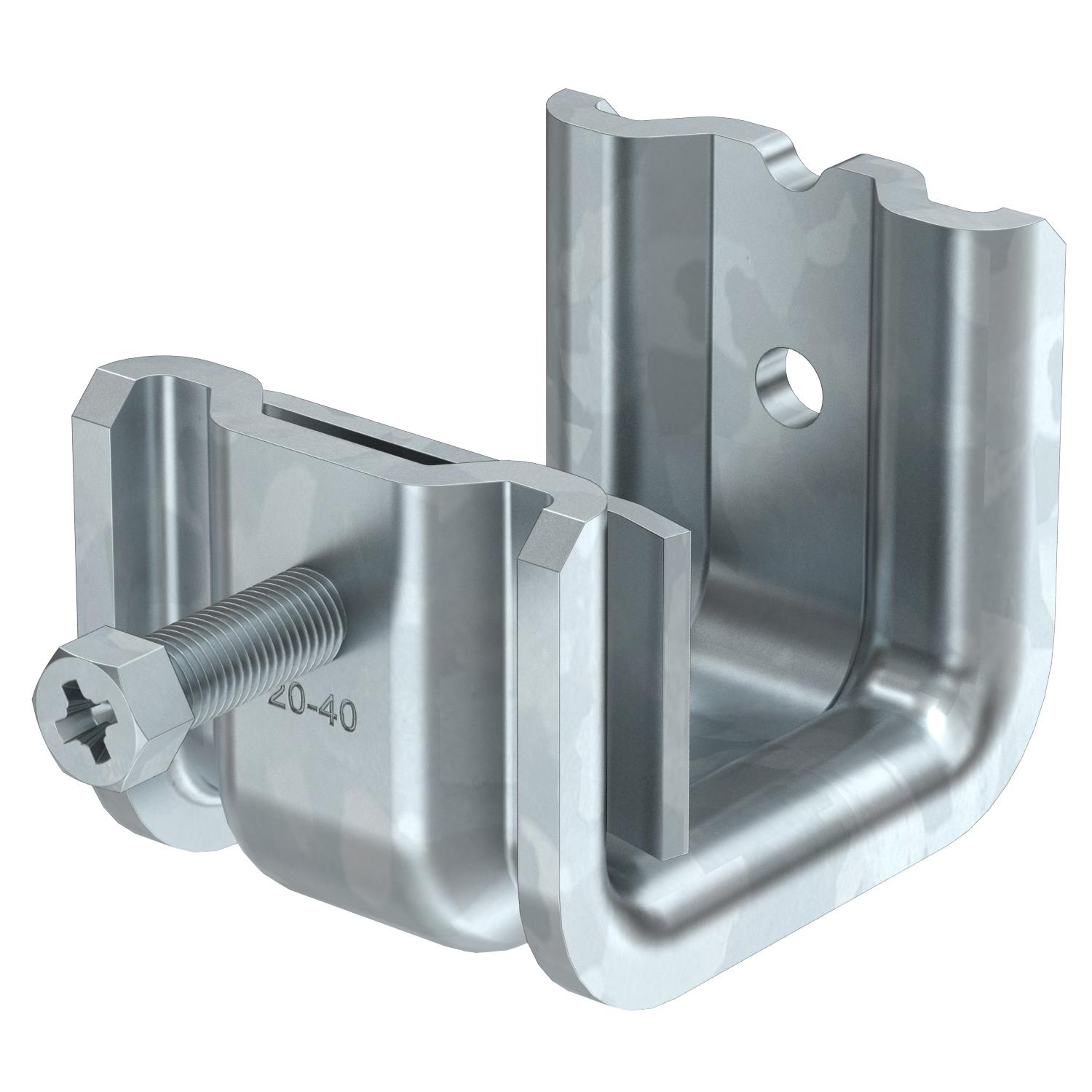

Ta vrsta nosilne spojke se natakne na nosilec ter pričvrsti s pričvrstilno ploščico in vijakom (M8) na nosilec ali ploščato železo. Šestrobi vijak je velikosti 10 mm. V telesu objemke sta dva navoja M6, npr. za pritrditev navojne palice.
-
- Tehnični podatki
-
Tehnični podatki
Dimenzija 20-40mm gibljivo ne Maks. debelina prirobnice F 40 mm Material Jeklo Metrični navoj 8 Min. debelina prirobnice F 20 mm Način priključitve/priključni element Navoj Način pritrditve sponke Nastavljiv tečaj ne Navoj M8 Površina vroče pocinkano Prelomna obremenitev F1 1,4 kN Prelomna obremenitev F2 1,3 kN Primerno za metrično navojno palico 6 Dimenzije

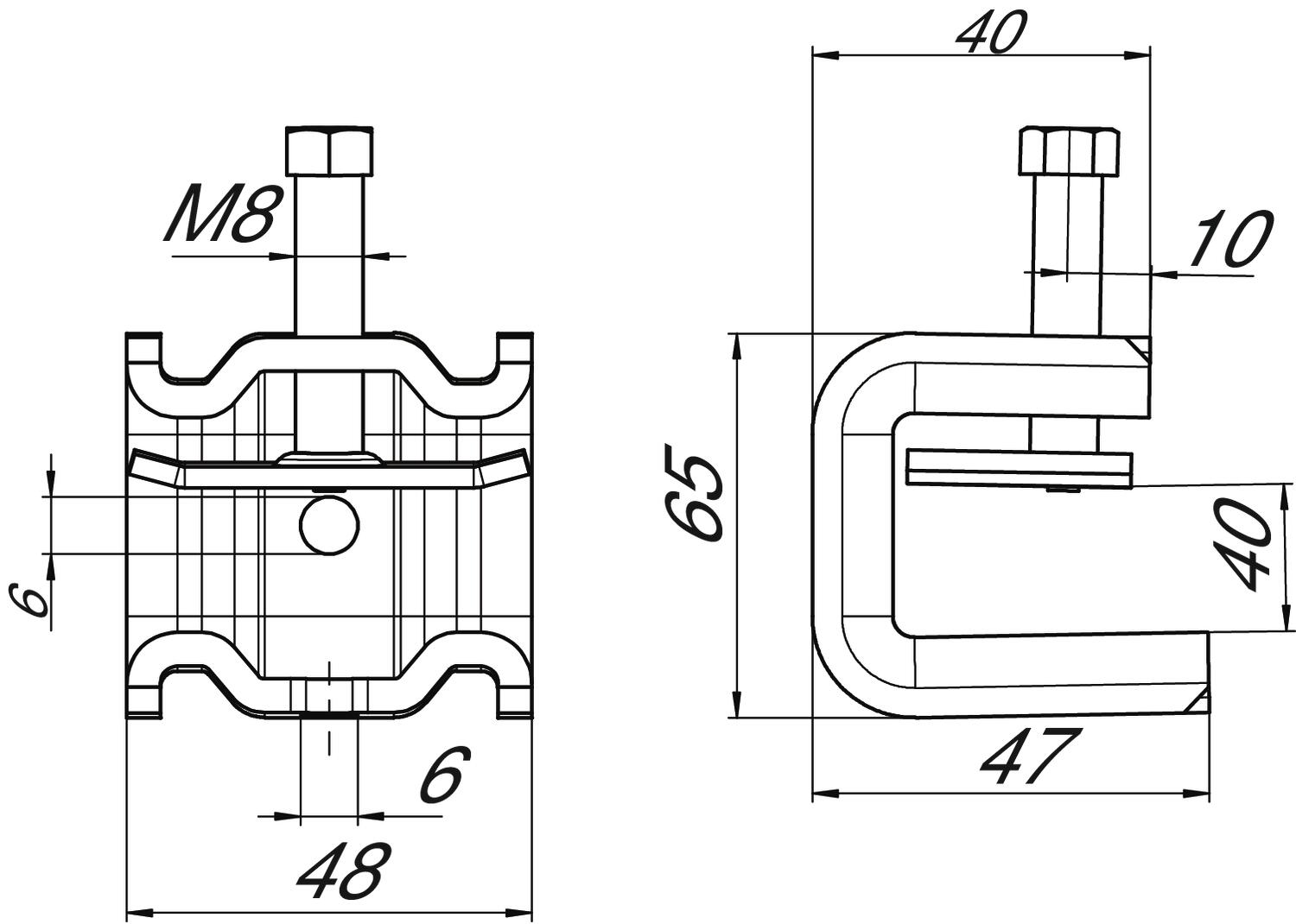

Mera B 48 mm Mera H 65 mm Mera L 47 mm - Vsi tipi
- Prenosi
-
Podatkovni list SSP 20-40 M6 FT / 1486238 , 0.25MB , pdfIzjava o skladnosti SSP 20-40 M6 FT / 1486238 , 0.04MB , pdfREACH Izjava o skladnosti SSP 20-40 M6 FT / 1486238 , 0.12MB , pdfRoHS Izjava o skladnosti SSP 20-40 M6 FT / 1486238 , 0.12MB , pdf
