Opomba: ta izdelek je ukinjen.
Izdelek ki ga nadomešča najdete tukaj: 3498691 / BZ3 bolt tie

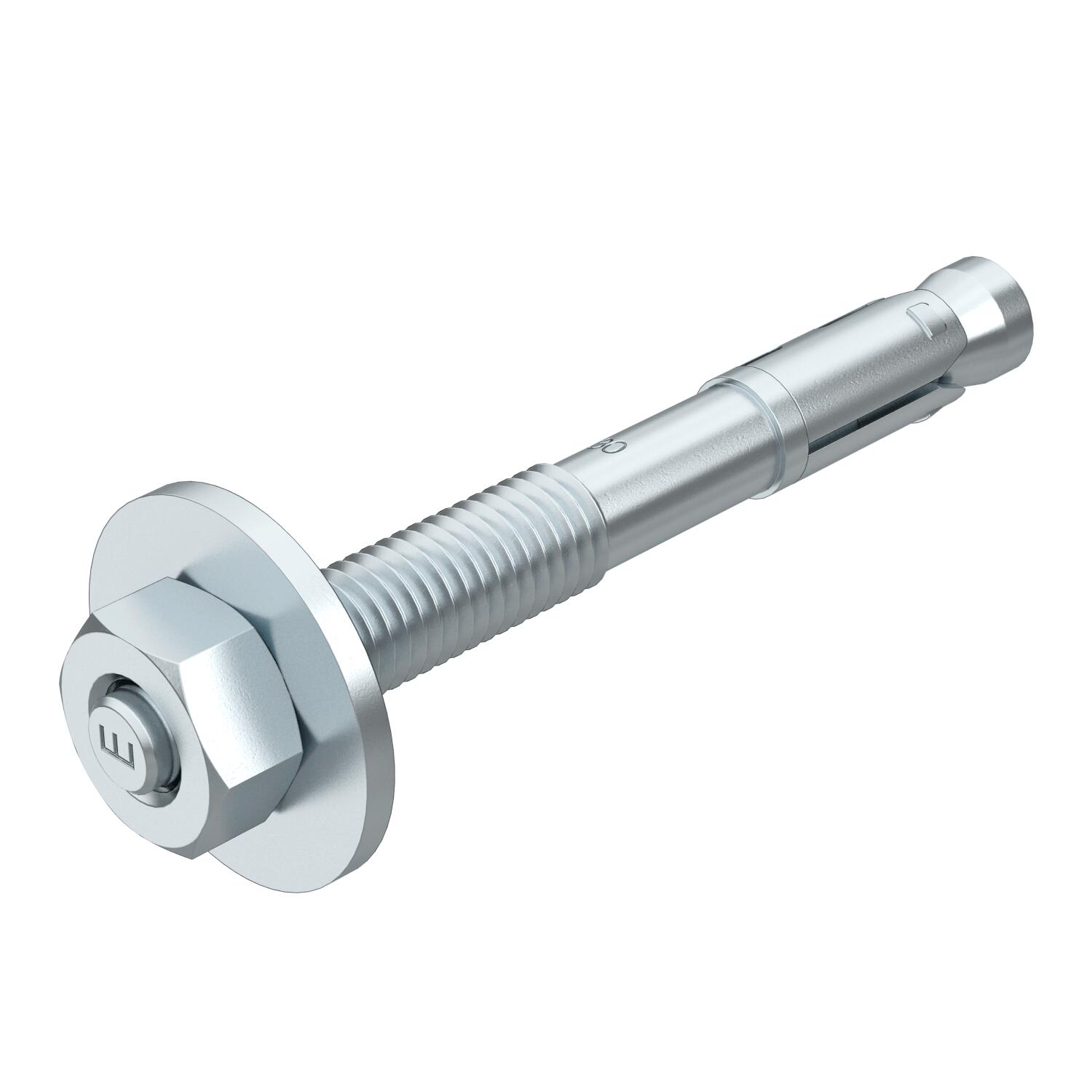

Bolt tie BZ-U G
Št. art. 3498334 | EAN 4012196411856
- Opis izdelka
-
Opis izdelka
Sidrni vijak BZ za sidranje srednje težkih do težkih bremen tako v razpokan kot nerazpokan beton. Združuje visoke dovoljene obremenitve in nizke robne ter osne odmike.
-
- Tehnični podatki
-
Tehnični podatki

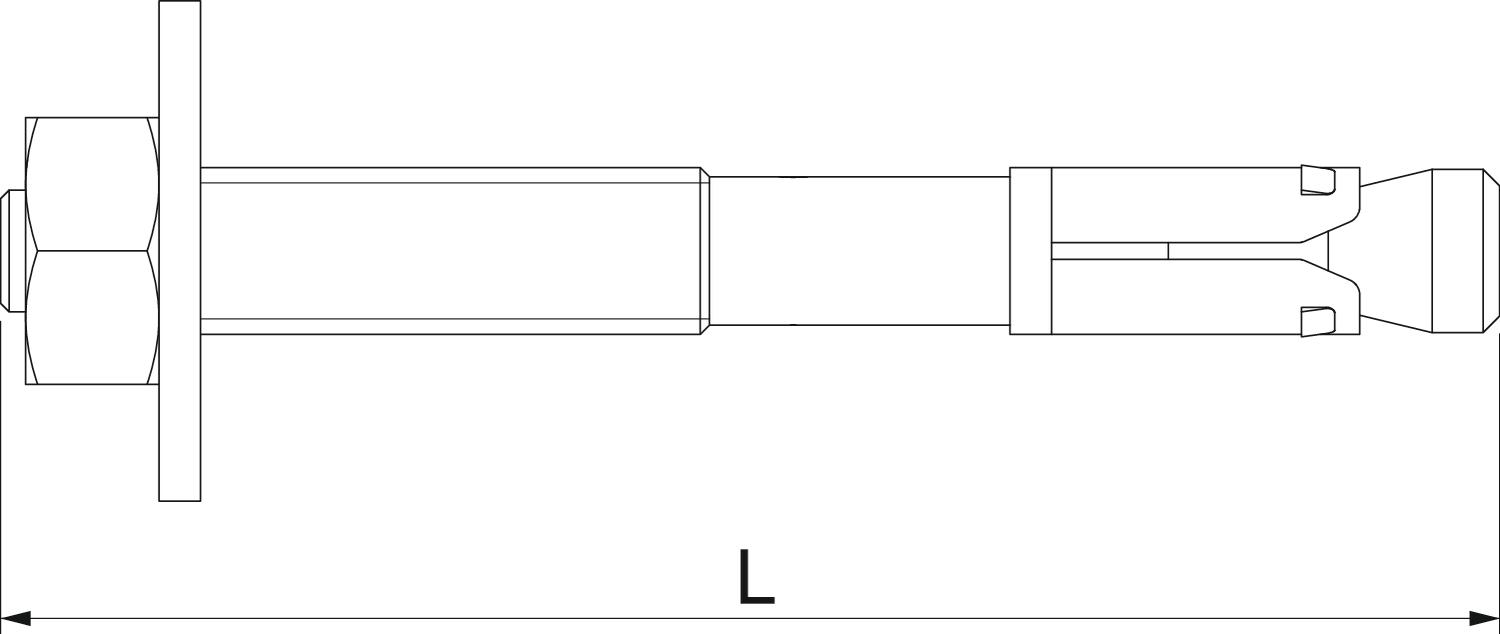

Dimenzija M10x90mm Dolžina 90 mm Dovoljenja so na voljo da Dovoljeno območje obremenitve Območje natega 4,3 Globina izvrtine 75 mm Izvedba za zabijanje Izvedba vložkov/žebljev/vijakov Razširljiv vložek Maks. vpenjalno območje 30 mm Material Jeklo Mera L 90 mm Metrični navoj 10 Min. premer izvrtine 10 mm Min. vpenjalno območje 10 mm Navoj M10 Površina galvansko cinkano Prižemna debelina 10 mm Tip navoja metrično - Vsi tipi
-
Vsi tipi
- Prenosi
-
Podatkovni list BZ-U 10-10-30/90 / 3498334 , 0.16MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfIzjava o skladnosti BZ-U 10-10-30/90 / 3498334 , 0.29MB , pdfREACH Izjava o skladnosti BZ-U 10-10-30/90 / 3498334 , 0.12MB , pdfRoHS Izjava o skladnosti BZ-U 10-10-30/90 / 3498334 , 0.12MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdfNavodila za montažo Navodila za montažo sidrnega vijaka BZ; BZ-U , 0.98MB , pdf
