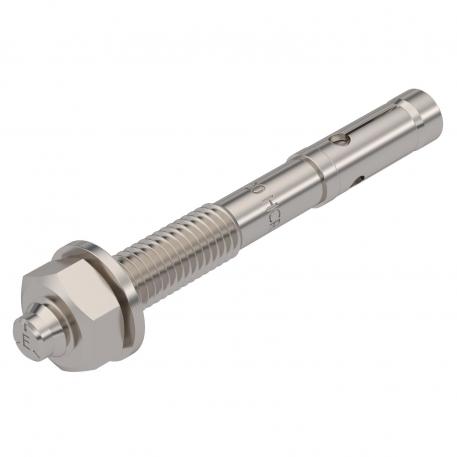

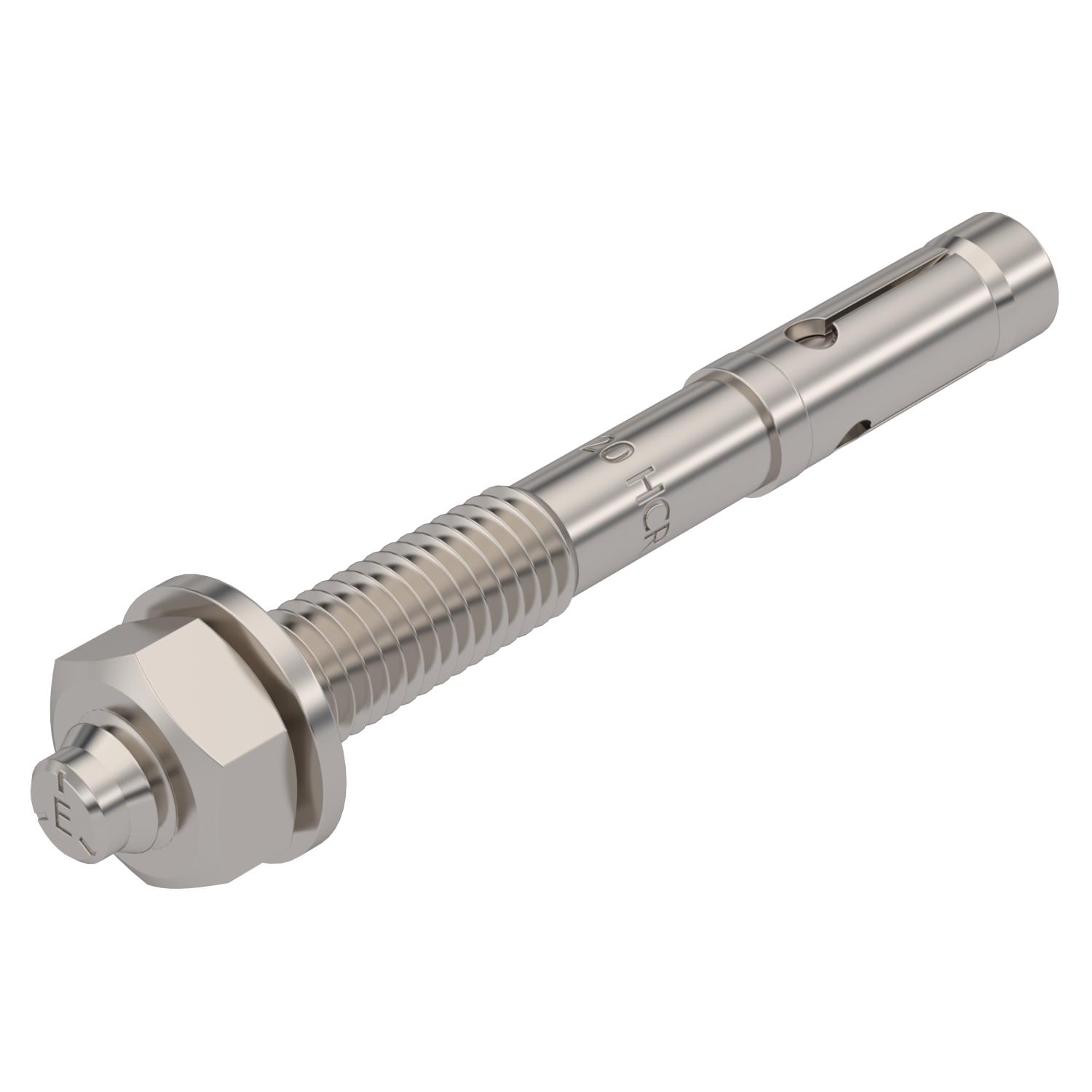

Bolt tie BZ3, A4

Št. art. 3498716 | EAN 4012197357030

Nerjaveče jeklo
Opis izdelka

Opis izdelka

Bolt tie BZ3 for the anchoring of medium-duty to heavy-duty loads, both in cracked and non-cracked concrete. Suitable for heavy loads with small edge and axial distances. For knocking in.

European Technical Approval ETA-19/0619, including characteristic values under fire ex-

posure to fire resistance R 120.

Proof of suitability in the event of seismic impacts, categories C1 and C2.

Shock approval by the Federal Office for Civil Protection in Bern, Switzerland.
* With large washer to DIN EN ISO 7093-1 (DIN 9021)
  • Communautés Européennes, EC declaration of conformity according to EC directives
Tehnični podatki

Tehnični podatki

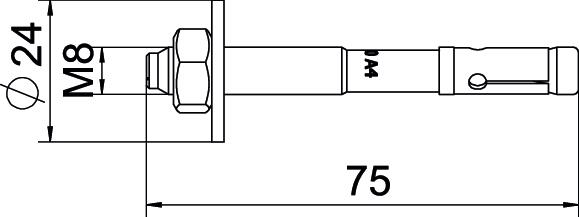

Dimenzija M8x75
Dolžina 75 mm
Dolžina navoja 33 mm
Izvedba za zabijanje
Izvedba sidra Zunanji navoj
Izvedba vložkov/žebljev/vijakov Razširljiv vložek
Maks. vpenjalno območje 20 mm
Material Nerjaveče jeklo
Mera L 75 mm
Metrični navoj 8
Min. premer izvrtine 8 mm
Način montaže vložkov, sider Poravnana montaža
Navoj M8
Ocena potresa ETA C1 in C2
Površina surovo, naknadno obdelano
Pritrdilna priprava za sidra Matica
Prižemna debelina 20 mm
Razred požarne varnosti po EN 13501-2 drugo
Tip navoja metrično
Velikost ključa 13
Vijačni sistem sidra Zunanji šestkotnik
Vsi tipi

Vsi tipi

Tip Dolžina Navoj Material Št. art. Količina Min. prodajna enota
BZ3 8x75/0-20A4 75 mm M8 Nerjaveče jeklo 3498716
50 Kos
BZ3 8x95/0-40A4 95 mm M8 Nerjaveče jeklo 3498718
50 Kos
BZ3 10x90/0-30A4 90 mm M10 Nerjaveče jeklo 3498720
50 Kos
BZ312x110/0-35A4 110 mm M12 Nerjaveče jeklo 3498722
25 Kos
