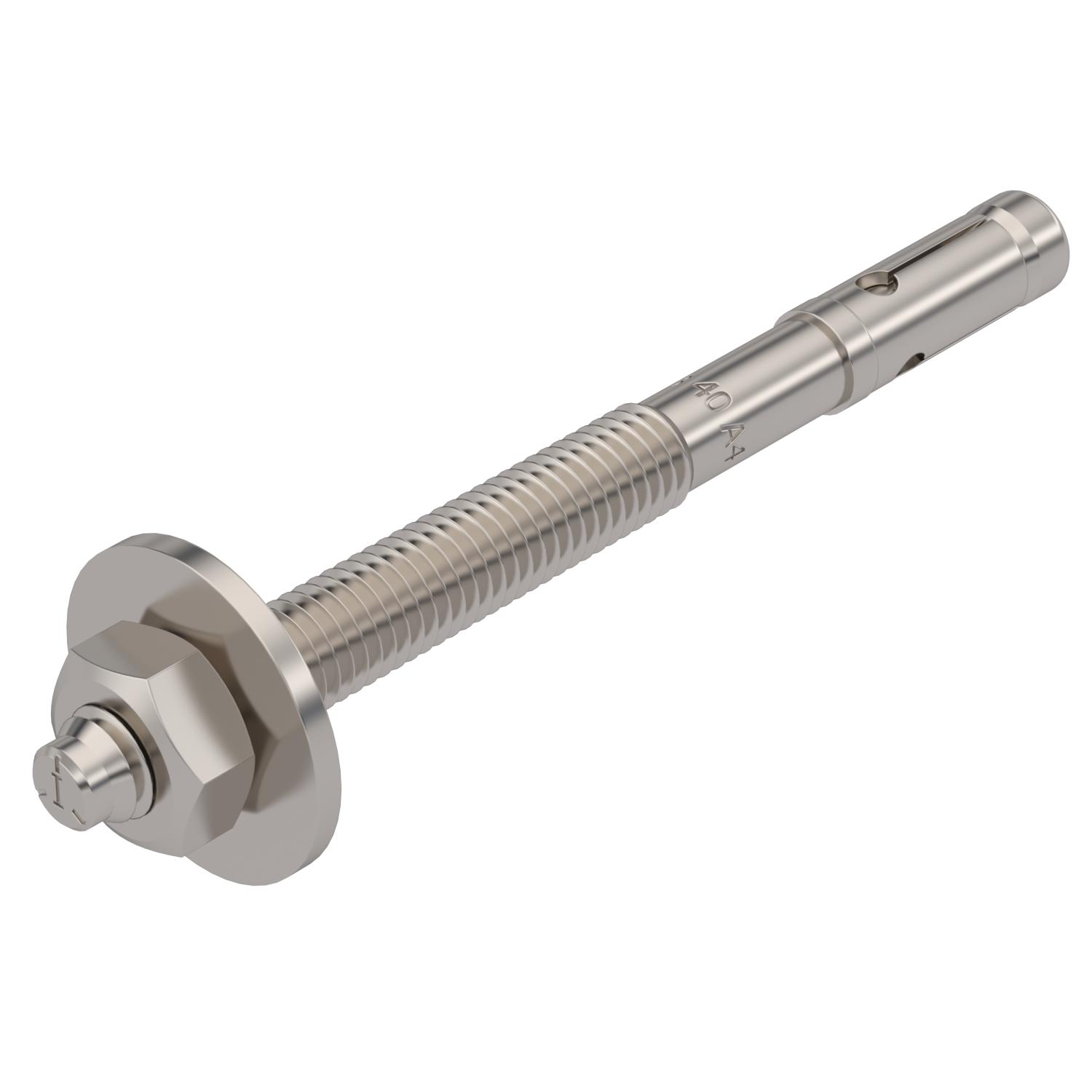

Bolt tie BZ3, A4
Št. art. 3498718 | EAN 4012197357078
- Opis izdelka
-
Opis izdelkaBolt tie BZ3 for the anchoring of medium-duty to heavy-duty loads, both in cracked and non-cracked concrete. Suitable for heavy loads with small edge and axial distances. For knocking in.
European Technical Approval ETA-19/0619, including characteristic values under fire ex-
posure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.
Shock approval by the Federal Office for Civil Protection in Bern, Switzerland.
* With large washer to DIN EN ISO 7093-1 (DIN 9021)
-
- Tehnični podatki
-
Tehnični podatki

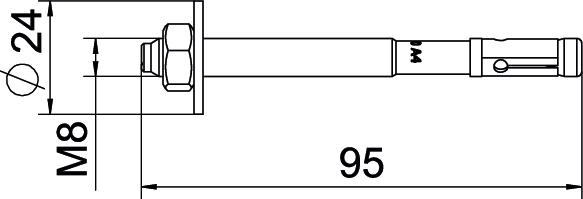

Barva legirano jeklo Dimenzija M8x95 Dolžina 95 mm Dolžina navoja 53 mm Globina izvrtine 55 mm Izvedba za zabijanje Izvedba sidra Zunanji navoj Izvedba vložkov/žebljev/vijakov Razširljiv vložek Maks. vpenjalno območje 40 mm Material Nerjaveče jeklo Mera L 95 mm Metrični navoj 8 Min. premer izvrtine 8 mm Način montaže vložkov, sider Poravnana montaža Navoj M8 Ocena potresa ETA C1 in C2 Površina surovo, naknadno obdelano Pritrdilna priprava za sidra Matica Prižemna debelina 40 mm Razred požarne varnosti po EN 13501-2 drugo Tip navoja metrično Velikost ključa 13 Vijačni sistem sidra Zunanji šestkotnik - Vsi tipi
- Prenosi
-
Podatkovni list BZ3 8x95/0-40A4 / 3498718 , 0.17MB , pdfEU-Izjava o skladnosti BZ3 8x95/0-40A4 / 3498718 , 0.11MB , pdfREACH Izjava o skladnosti BZ3 8x95/0-40A4 / 3498718 , 0.12MB , pdfRoHS Izjava o skladnosti BZ3 8x95/0-40A4 / 3498718 , 0.12MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdf
