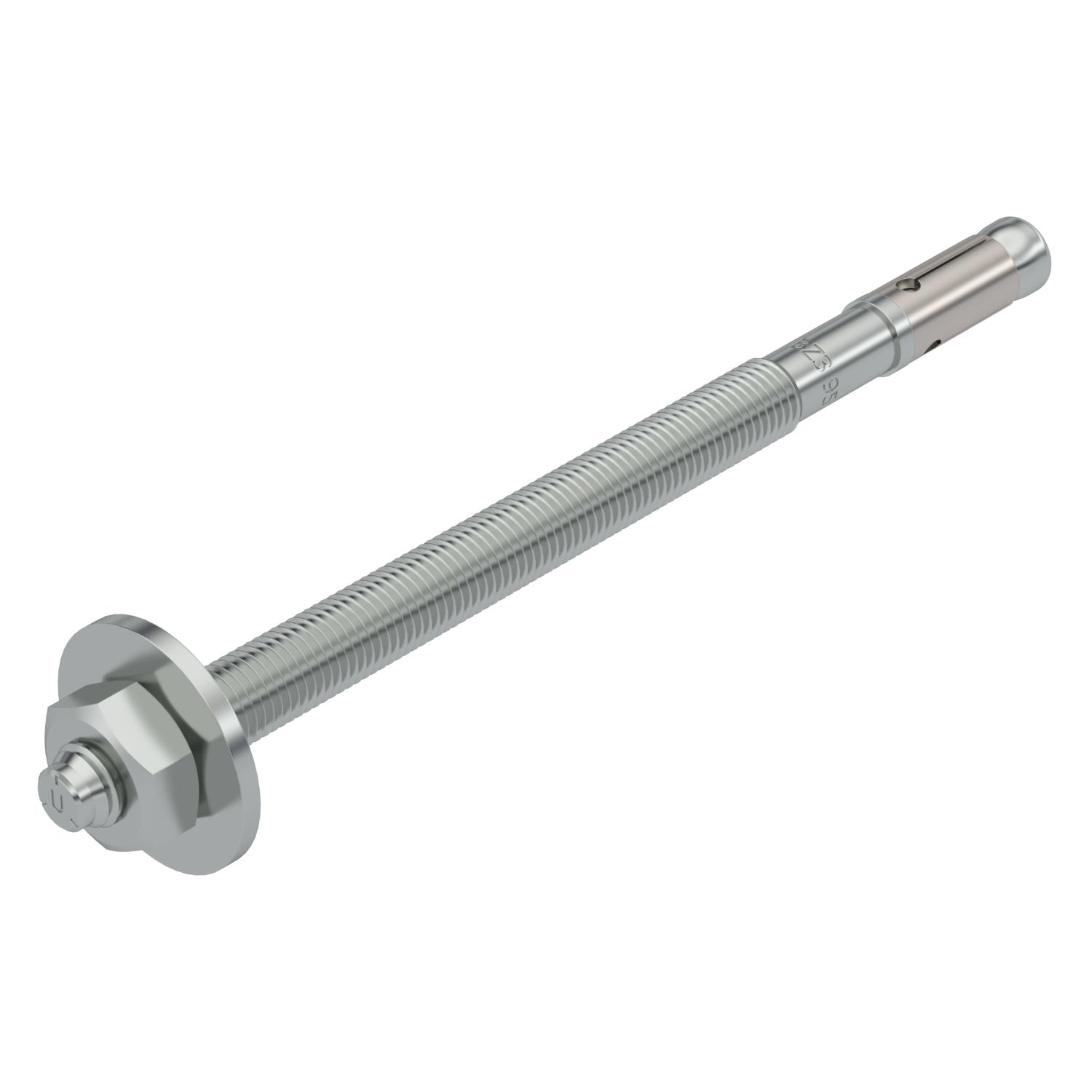

BZ3 bolt tie

Št. art. 3498695 | EAN 4012197357474

Št. art. / Tip

Dolžina

Navoj

Material	Jeklo

Opis izdelka

Opis izdelka

Bolt tie BZ3 for the anchoring of medium-duty to heavy-duty loads, both in cracked and non-cracked concrete. Suitable for heavy loads with small edge and axial distances. For knocking in.

European Technical Approval ETA-19/0619, including characteristic values under fire ex-

posure to fire resistance R 120.

Proof of suitability in the event of seismic impacts, categories C1 and C2.

Shock approval by the Federal Office for Civil Protection in Bern, Switzerland.
* With large washer to DIN EN ISO 7093-1 (DIN 9021)

Tehnični podatki

Tehnični podatki

Barva	cink

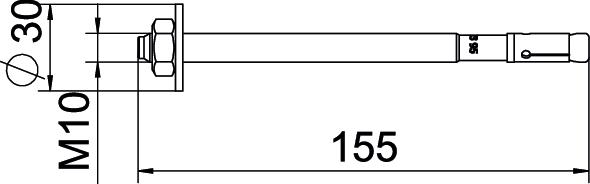

Dimenzija	M10x155
Dolžina	155 mm
Dolžina navoja	110 mm
Dovoljenja so na voljo	da
Globina izvrtine	71 mm
Izvedba	za zabijanje
Izvedba sidra	Zunanji navoj
Izvedba vložkov/žebljev/vijakov	Razširljiv vložek
Maks. vpenjalno območje	95 mm
Material	Jeklo
Mera L	155 mm
Metrični navoj	10

Min. premer izvrtine	10 mm
Min. vpenjalno območje	35 mm
Način montaže vložkov, sider	Poravnana montaža
Navoj	M10
Ocena potresa ETA	C1 in C2
Površina	galvansko cinkano
Pritrdilna priprava za sidra	Matica
Prižemna debelina	95 mm
Razred požarne varnosti po EN 13501-2	drugo
Tip navoja	metrično
Velikost ključa	17
Vijačni sistem sidra	Zunanji šestkotnik

Vsi tipi

Vsi tipi

Tip	Dolžina	Navoj	Material	Št. art.	Količina	Min. prodajna enota
BZ3 8x65/0-10	65 mm	M8	Jeklo	3498680	Kos	50 Kos
BZ3 8x75/0-20	75 mm	M8	Jeklo	3498683	Kos	50 Kos
BZ3 8x95/0-40	95 mm	M8	Jeklo	3498685	Kos	50 Kos
BZ3 10x70/0-10	70 mm	M10	Jeklo	3498689	Kos	50 Kos
BZ3 10x90/0-30	90 mm	M10	Jeklo	3498691	Kos	50 Kos
BZ3 10x110/0-50	110 mm	M10	Jeklo	3498693	Kos	50 Kos
BZ3 10x155/35-95	155 mm	M10	Jeklo	3498695	Kos	50 Kos
BZ312x85/0-10	85 mm	M12	Jeklo	3498701	Kos	25 Kos
BZ3 12x110/0-35	110 mm	M12	Jeklo	3498703	Kos	25 Kos
BZ312x180/30-105	180 mm	M12	Jeklo	3498705	Kos	25 Kos
