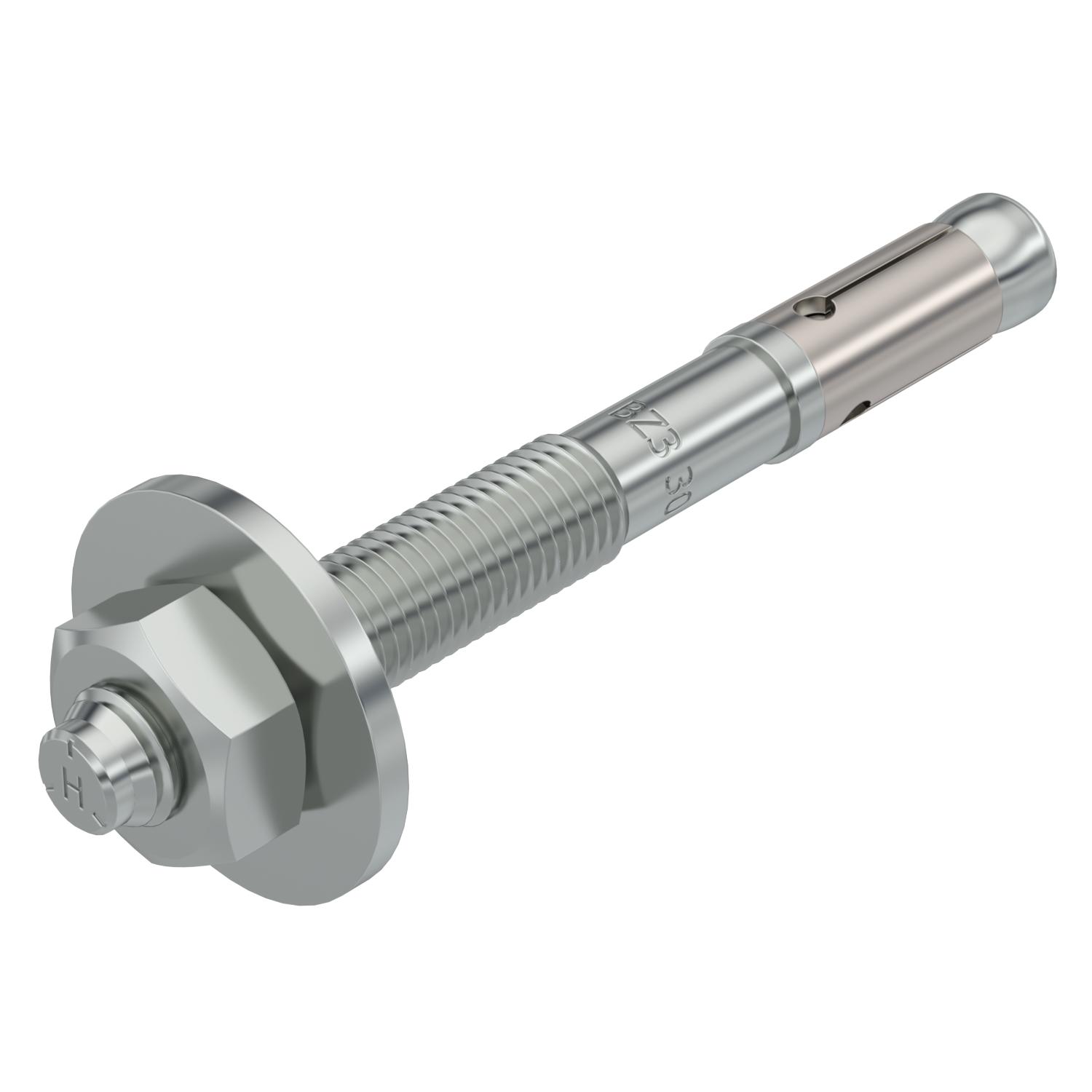

BZ3 bolt tie
Št. art. 3498691 | EAN 4012197357399
- Opis izdelka
-
Opis izdelkaBolt tie BZ3 for the anchoring of medium-duty to heavy-duty loads, both in cracked and non-cracked concrete. Suitable for heavy loads with small edge and axial distances. For knocking in.
European Technical Approval ETA-19/0619, including characteristic values under fire ex-
posure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.
Shock approval by the Federal Office for Civil Protection in Bern, Switzerland.
* With large washer to DIN EN ISO 7093-1 (DIN 9021)
-
- Tehnični podatki
-
Tehnični podatki

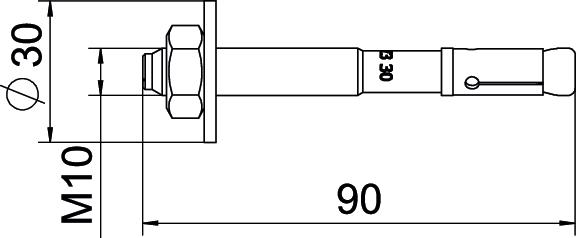

Barva cink Dimenzija M10x90 Dolžina 90 mm Dolžina navoja 45 mm Dovoljenja so na voljo da Izvedba za zabijanje Izvedba sidra Zunanji navoj Izvedba vložkov/žebljev/vijakov Razširljiv vložek Maks. vpenjalno območje 30 mm Material Jeklo Mera L 90 mm Metrični navoj 10 Min. premer izvrtine 10 mm Način montaže vložkov, sider Poravnana montaža Navoj M10 Ocena potresa ETA C1 in C2 Površina galvansko cinkano Pritrdilna priprava za sidra Matica Prižemna debelina 30 mm Razred požarne varnosti po EN 13501-2 drugo Tip navoja metrično Velikost ključa 17 Vijačni sistem sidra Zunanji šestkotnik - Vsi tipi
-
Vsi tipi
- Prenosi
-
Podatkovni list BZ3 10x90/0-30 / 3498691 , 0.15MB , pdfEU-Izjava o skladnosti BZ3 10x90/0-30 / 3498691 , 0.11MB , pdfREACH Izjava o skladnosti BZ3 10x90/0-30 / 3498691 , 0.12MB , pdfRoHS Izjava o skladnosti BZ3 10x90/0-30 / 3498691 , 0.12MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdf
