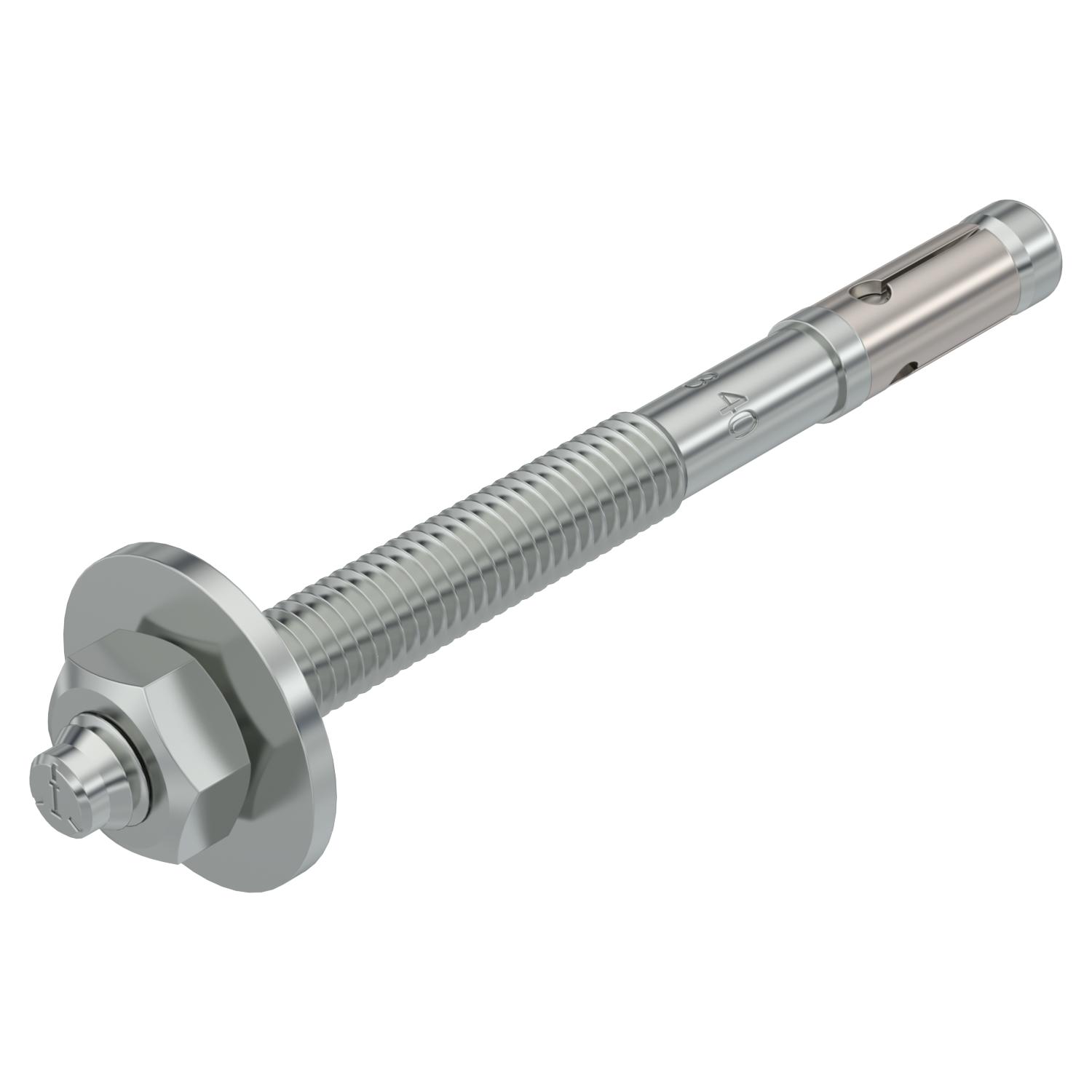

BZ3 bolt tie

Št. art. 3498685 | EAN 4012197357276

Jeklo
Opis izdelka

Opis izdelka

Bolt tie BZ3 for the anchoring of medium-duty to heavy-duty loads, both in cracked and non-cracked concrete. Suitable for heavy loads with small edge and axial distances. For knocking in.

European Technical Approval ETA-19/0619, including characteristic values under fire ex-

posure to fire resistance R 120.

Proof of suitability in the event of seismic impacts, categories C1 and C2.

Shock approval by the Federal Office for Civil Protection in Bern, Switzerland.
* With large washer to DIN EN ISO 7093-1 (DIN 9021)
  • Communautés Européennes, EC declaration of conformity according to EC directives
Tehnični podatki

Tehnični podatki

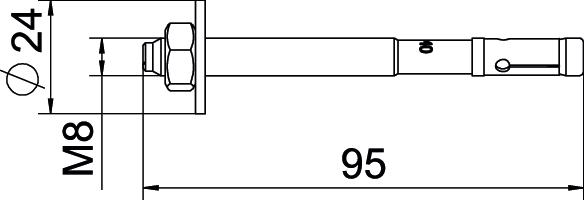

Dimenzija M8x95
Dolžina 95 mm
Dolžina navoja 53 mm
Dovoljenja so na voljo da
Izvedba za zabijanje
Izvedba sidra Zunanji navoj
Izvedba vložkov/žebljev/vijakov Razširljiv vložek
Maks. vpenjalno območje 40 mm
Material Jeklo
Mera L 95 mm
Metrični navoj 8
Min. premer izvrtine 8 mm
Način montaže vložkov, sider Poravnana montaža
Navoj M8
Ocena potresa ETA C1 in C2
Površina galvansko cinkano
Pritrdilna priprava za sidra Matica
Prižemna debelina 40 mm
Razred požarne varnosti po EN 13501-2 drugo
Tip navoja metrično
Velikost ključa 13
Vijačni sistem sidra Zunanji šestkotnik
Vsi tipi

Vsi tipi

Tip Dolžina Navoj Material Št. art. Količina Min. prodajna enota
BZ3 8x65/0-10 65 mm M8 Jeklo 3498680
50 Kos
BZ3 8x75/0-20 75 mm M8 Jeklo 3498683
50 Kos
BZ3 8x95/0-40 95 mm M8 Jeklo 3498685
50 Kos
BZ3 10x70/0-10 70 mm M10 Jeklo 3498689
50 Kos
BZ3 10x90/0-30 90 mm M10 Jeklo 3498691
50 Kos
BZ3 10x110/0-50 110 mm M10 Jeklo 3498693
50 Kos
BZ3 10x155/35-95 155 mm M10 Jeklo 3498695
50 Kos
BZ312x85/0-10 85 mm M12 Jeklo 3498701
25 Kos
BZ3 12x110/0-35 110 mm M12 Jeklo 3498703
25 Kos
BZ312x180/30-105 180 mm M12 Jeklo 3498705
25 Kos
