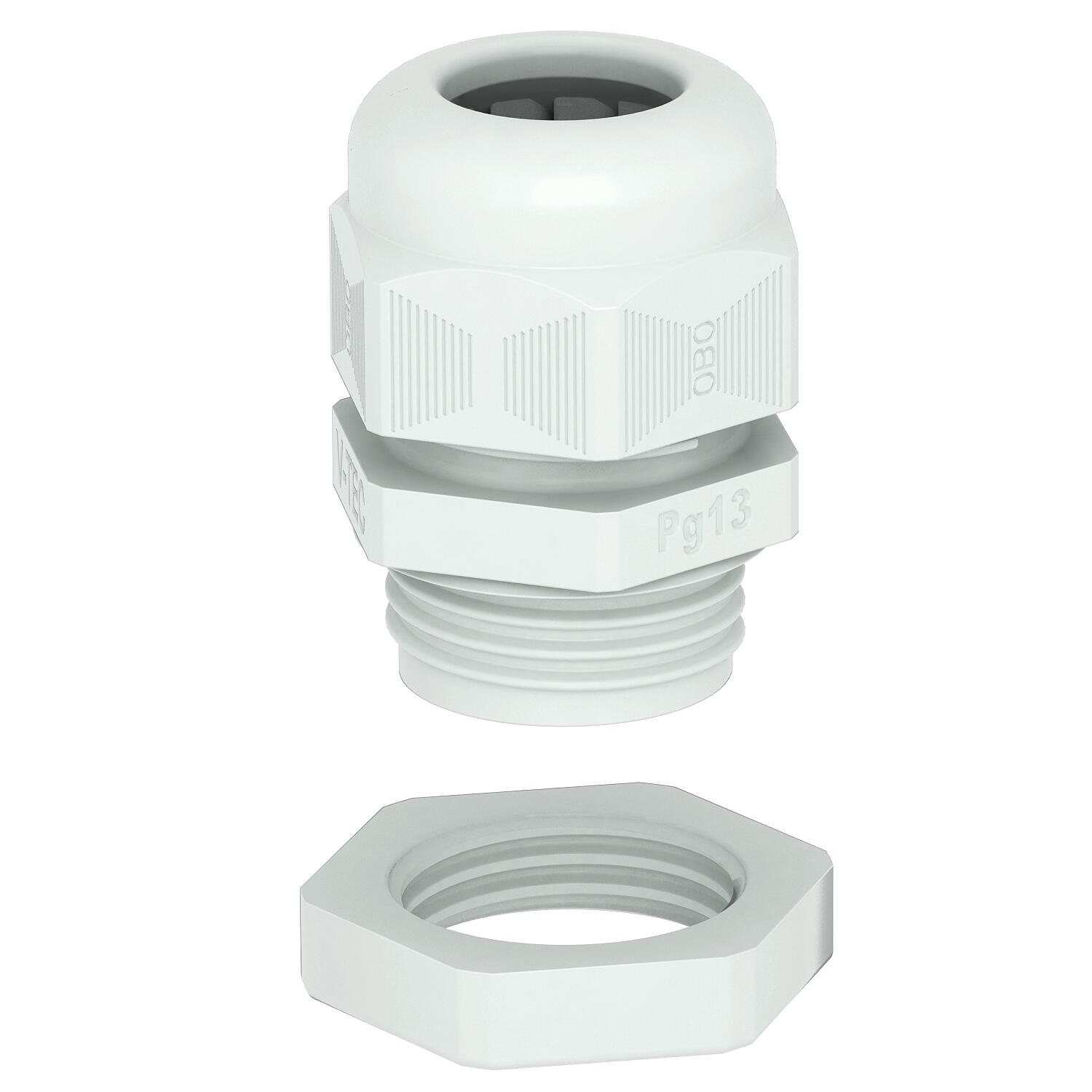

Cable gland, PG thread, set with locknut, light grey
Št. art. 2024659 | EAN 4012195861058
- Opis izdelka
-
Opis izdelkaNajhitrejši in najenostavnejši način doseganja razbremenitve natega in tesnjenja s kabelskimi uvodnicami na kabelskih razdelilnih dozah: zanesljive kabelske uvodnice V-TEC VM podjetja OBO. Z integrirano tesnilno izboklino in posebno tehniko lamel OBO je dosežen razred zaščite IP68. Razbremenitev natega in tesnjenje sta preizkušena po standardu DIN EN 62444.
Priključni navoj je navoj PG. Ko je instalacija enkrat pritrjena, drži večno: optimalna prilagoditev navoja z ustrezno strmino zagotavlja dolgoročno odpornost proti vibracijam.
Uporaba: od zasebnih stanovanjskih stavb s kabelskimi razdelilnimi dozami do industrijske uporabe v razdelilnih dozah.
Temperaturno območje uporabe: od –20 °C do +65 °C
Stolpec preglednice D1: tesnilno območje v skladu z VDE 0619, kjer ni potrebna razbremenitev natega
Stolpec preglednice D2: tesnilno območje z razbremenitvijo natega in zaščito pred zvijanjem v skladu z VDE 0619
-
- Tehnični podatki
-
Tehnični podatki

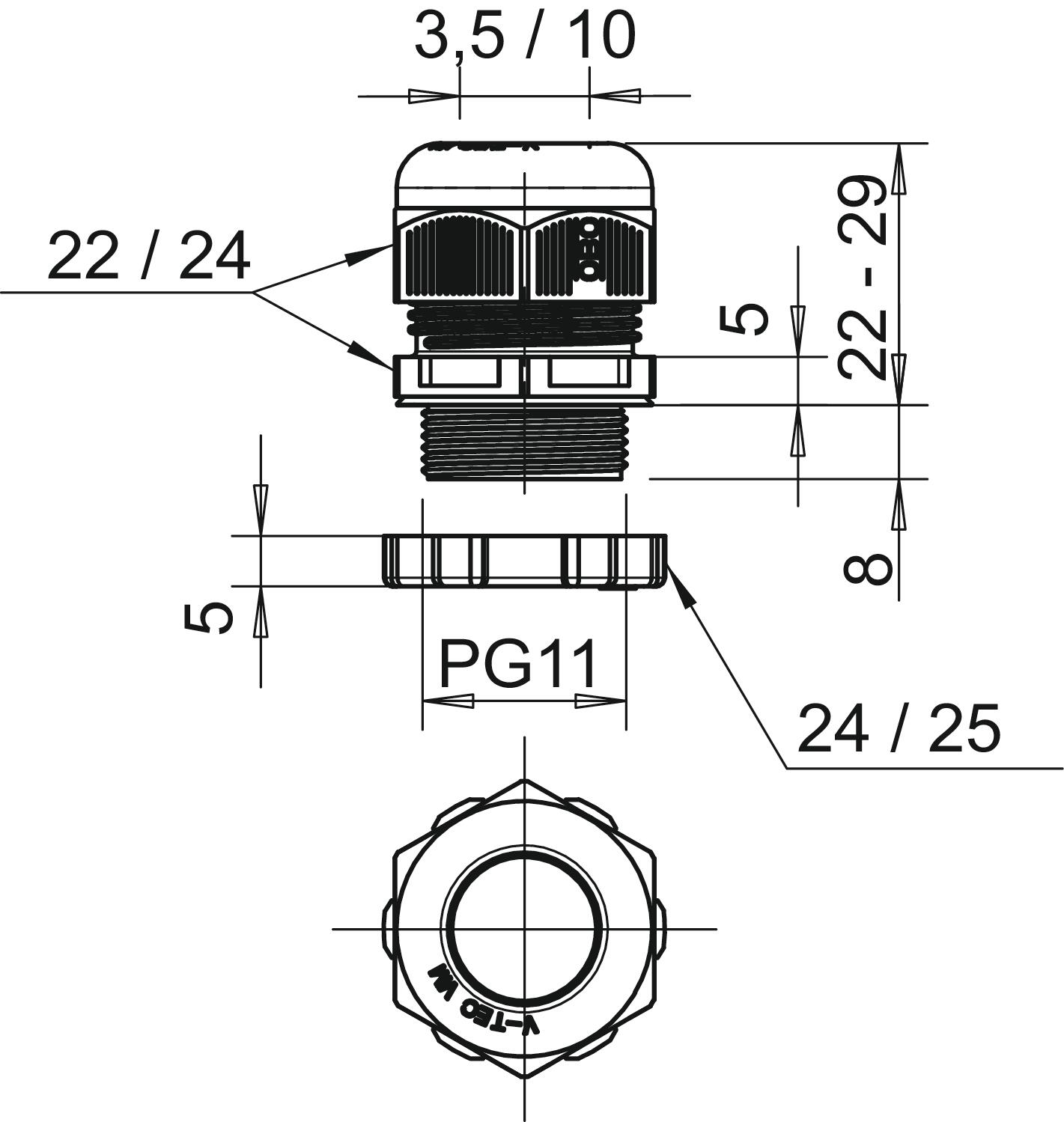

Barva svetlo siva RAL 7035 Brez halogenov da Deljiv vijačni spoj ne Dimenzija PG11 Dolžina navoja 8 mm Izvedba ravno Maks. temperaturno območje uporabe 65 °C Material poliamid Mera E1 (mm) 25 mm Mera E2 24 mm Mera L maks. 29 mm Mera L min. 22 mm Mera L1 8 mm Mera L2 5 mm Mera L3 5 mm Min. temperaturno območje uporabe -20 °C Možnosti natezne razbremenitve da Navoj Pg 11 Navojni priključek ploščatega kabla ne Nazivna velikost navoja 11 Ojačan s steklenimi vlakni ne S protimatico da Šestkotnik – kotna mera 25 mm Strmina navoja 1,5 mm Tesnilno območje D maks. 10 mm Tesnilno območje D min. 3,5 mm Tip navoja PG Udarna trdnost ne Večkratni tesnilni vložek ne Velikost ključa 1 22 mm Velikost ključa 2 24 mm Vrsta tesnila Tesnilni obroč Vrsta zaščite IP68 za Ex-cono brez za plin za Ex-cono brez za prah za Ex-cono brez Zaščita pred upogibanjem ne Zaščiten pred eksplozijo ne - Vsi tipi
-
Vsi tipi
- Prenosi
-
Podatkovni list V-TEC PG11+ LGR / 2024659 , 0.23MB , pdfEU-Izjava o skladnosti V-TEC PG11+ LGR / 2024659 , 0.06MB , pdfREACH Izjava o skladnosti V-TEC PG11+ LGR / 2024659 , 0.12MB , pdfRoHS Izjava o skladnosti V-TEC PG11+ LGR / 2024659 , 0.12MB , pdf
