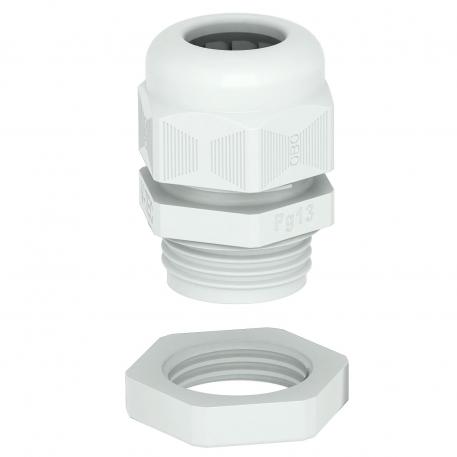

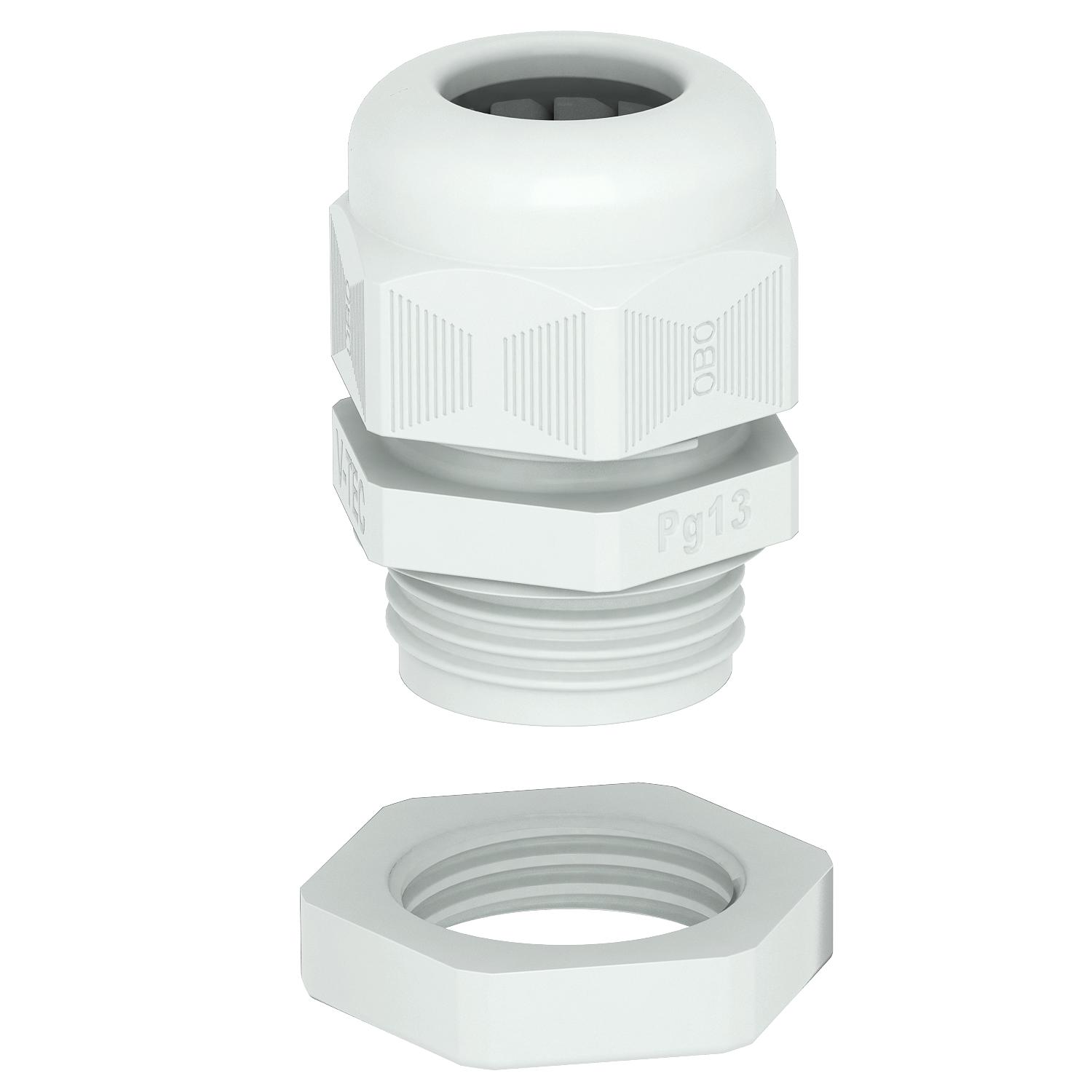

Cable gland, PG thread, set with locknut, light grey | | Pg 16 | ne | svetlo siva RAL 7035

Cable gland, PG thread, set with locknut, light grey

Št. art. 2024663 | EAN 4012195861072

Št. art. / Tip

Navoj

Večkratni tesnilni vložek	ne

Barva	svetlo siva RAL 7035

Opis izdelka

Opis izdelka

Najhitrejši in najenostavnejši način doseganja razbremenitve natega in tesnjenja s kabelskimi uvodnicami na kabelskih razdelilnih dozah: zanesljive kabelske uvodnice V-TEC VM podjetja OBO. Z integrirano tesnilno izboklino in posebno tehniko lamel OBO je dosežen razred zaščite IP68. Razbremenitev natega in tesnjenje sta preizkušena po standardu DIN EN 62444.
Priključni navoj je navoj PG. Ko je instalacija enkrat pritrjena, drži večno: optimalna prilagoditev navoja z ustrezno strmino zagotavlja dolgoročno odpornost proti vibracijam.
Uporaba: od zasebnih stanovanjskih stavb s kabelskimi razdelilnimi dozami do industrijske uporabe v razdelilnih dozah.
Temperaturno območje uporabe: od –20 °C do +65 °C
Stolpec preglednice D1: tesnilno območje v skladu z VDE 0619, kjer ni potrebna razbremenitev natega
Stolpec preglednice D2: tesnilno območje z razbremenitvijo natega in zaščito pred zvijanjem v skladu z VDE 0619

Tehnični podatki

Tehnični podatki

Barva	svetlo siva RAL 7035
Brez halogenov	da
Deljiv vijačni spoj	ne
Dimenzija	PG16
Dolžina navoja	10 mm
Izvedba	ravno
Maks. temperaturno območje uporabe	65 °C
Material	poliamid

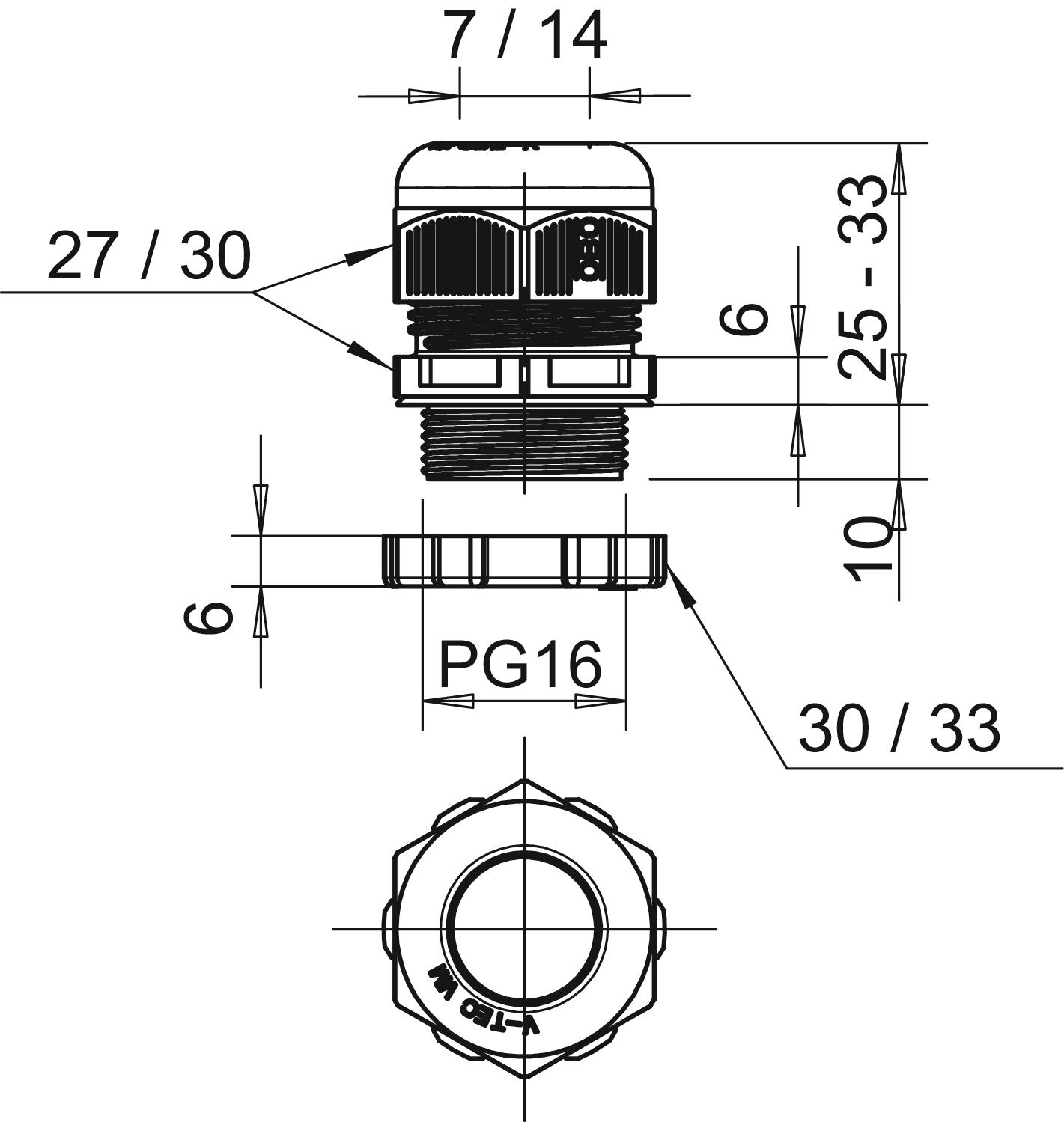

Mera E1 (mm)	30 mm
Mera E2	33 mm
Mera L maks.	33 mm
Mera L min.	25 mm
Mera L1	10 mm
Mera L2	6 mm
Mera L3	6 mm
Min. temperaturno območje uporabe	-20 °C
Možnosti natezne razbremenitve	da
Navoj	Pg 16
Navojni priključek ploščatega kabla	ne

Nazivna velikost navoja	16
Ojačan s steklenimi vlakni	ne
S protimatico	da
Šestkotnik – kotna mera	30 mm
Strmina navoja	1,5 mm
Tesnilno območje D maks.	14 mm
Tesnilno območje D min.	7 mm
Tip navoja	PG
Udarna trdnost	ne
Večkratni tesnilni vložek	ne
Velikost ključa 1	27 mm
Velikost ključa 2	30 mm
Vrsta tesnila	Tesnilni obroč
Vrsta zaščite	IP68
za Ex-cono	brez
za plin za Ex-cono	brez
za prah za Ex-cono	brez
Zaščita pred upogibanjem	ne
Zaščiten pred eksplozijo	ne

Vsi tipi

Vsi tipi

Tip	Navoj	Večkratni tesnilni vložek	Barva	Št. art.	Količina	Min. prodajna enota
V-TEC PG7+ LGR	Pg 7	ne	svetlo siva RAL 7035	2024655	Kos	50 Kos
V-TEC PG9+ LGR	Pg 9	ne	svetlo siva RAL 7035	2024657	Kos	50 Kos
V-TEC PG11+ LGR	Pg 11	ne	svetlo siva RAL 7035	2024659	Kos	50 Kos
V-TEC PG13,5+LGR	Pg 13,5	ne	svetlo siva RAL 7035	2024661	Kos	50 Kos
V-TEC PG16+ LGR	Pg 16	ne	svetlo siva RAL 7035	2024663	Kos	25 Kos
V-TEC PG21+ LGR	Pg 21	ne	svetlo siva RAL 7035	2024665	Kos	25 Kos
V-TEC PG29+ LGR	Pg 29	ne	svetlo siva RAL 7035	2024667	Kos	20 Kos
V-TEC PG36+ LGR	Pg 36	ne	svetlo siva RAL 7035	2024669	Kos	10 Kos
V-TEC PG42+ LGR	Pg 42	ne	svetlo siva RAL 7035	2024671	Kos	5 Kos
V-TEC PG48+ LGR	Pg 48	ne	svetlo siva RAL 7035	2024673	Kos	5 Kos
