Opomba: ta izdelek je ukinjen.

Cable ladder LG 45, 6 m FT 6000 | 200 | 1,25 | | Jeklo | vroče pocinkano

Cable ladder LG 45, 6 m FT

Št. art. 6200605 | EAN 4012195063711

Št. art. / Tip

Dolžina	6000 mm

Širina

Debelina prečnika	1,25 mm

Material	Jeklo

Površina	vroče pocinkano

Opis izdelka

Opis izdelka

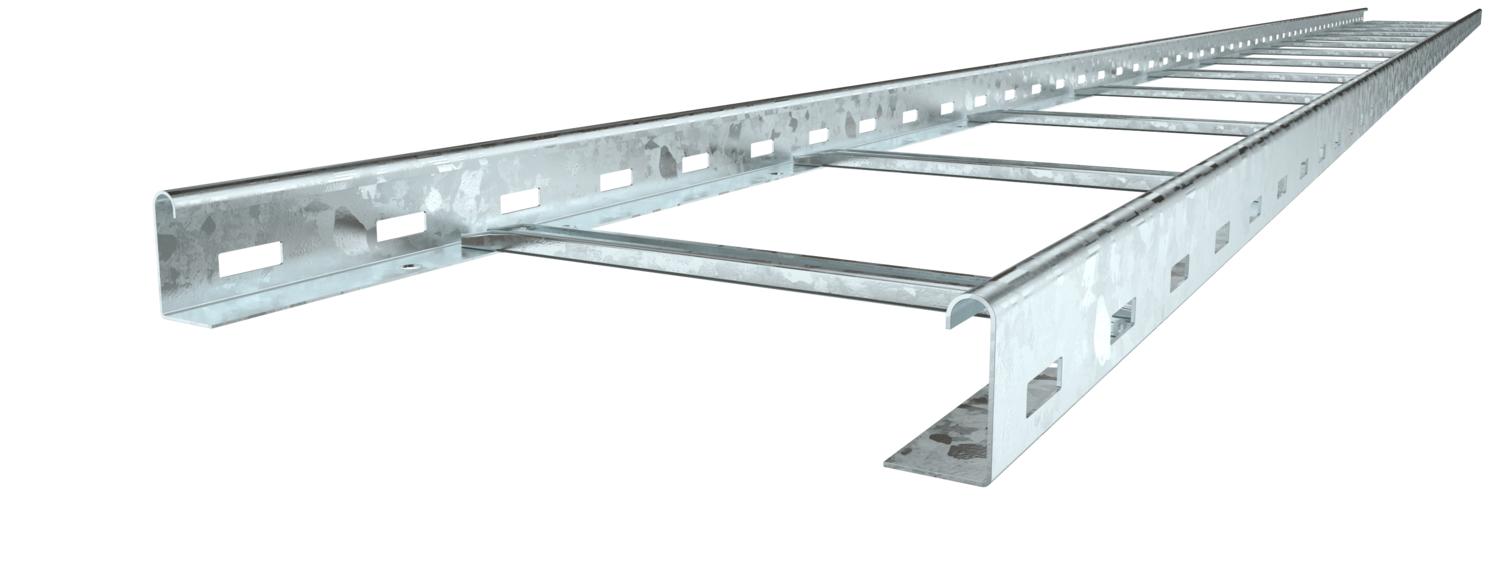

Cable ladder with perforated side rail of side height 45 mm with riveted C profile rungs, open in an upwards direction.
Magnetic shield insulation without cover 10 dB, with cover 15 dB.

Tehnični podatki

Tehnični podatki

Debelina prečnika	1,25 mm
Dimenzija	45x200x6000
Dimenzije	45x200x6000
Dolžina	6000 mm
Dolžina	6000 ft
Izvedba prečk	Profil, perforiran
Izvedba stranice	Profil (odprt)
Izvedba stranskega prečnika	ploščati profil
Izvedba za daljše razpone	ne
Korisni presjek	68 cm²
Korisni presjek	6800 mm²
Material	Jeklo

Mera B	200 mm
Nerjavno jeklo, luženo	ne
Površina	vroče pocinkano
Pritrditev prečke	kovičeno s slepo zakovico
Razdalja prečk	300 mm
Razmik nosilcev 1,5 m	1,8 kN/m
Razmik nosilcev 2,0 m	1,4 kN/m
Razmik nosilcev 2,5 m	1 kN/m
Razmik nosilcev 3,0 m	0,55 kN/m
Širina	200 mm
Stranska perforacija	da
Višina	45 mm

Tehnični podatki

Load diagram, cable ladder, type LG 45 NS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Debelina prečnika	Material	Površina	Št. art.	Količina	Min. prodajna enota
LG 420 NS 6 FT	6000 mm	200 mm	1,25 mm	Jeklo	vroče pocinkano	6200605	m	6 m
LG 440 NS 6 FT	6000 mm	400 mm	1,25 mm	Jeklo	vroče pocinkano	6200611	m	6 m
LG 450 NS 6 FT	6000 mm	500 mm	1,25 mm	Jeklo	vroče pocinkano	6200614	m	6 m
