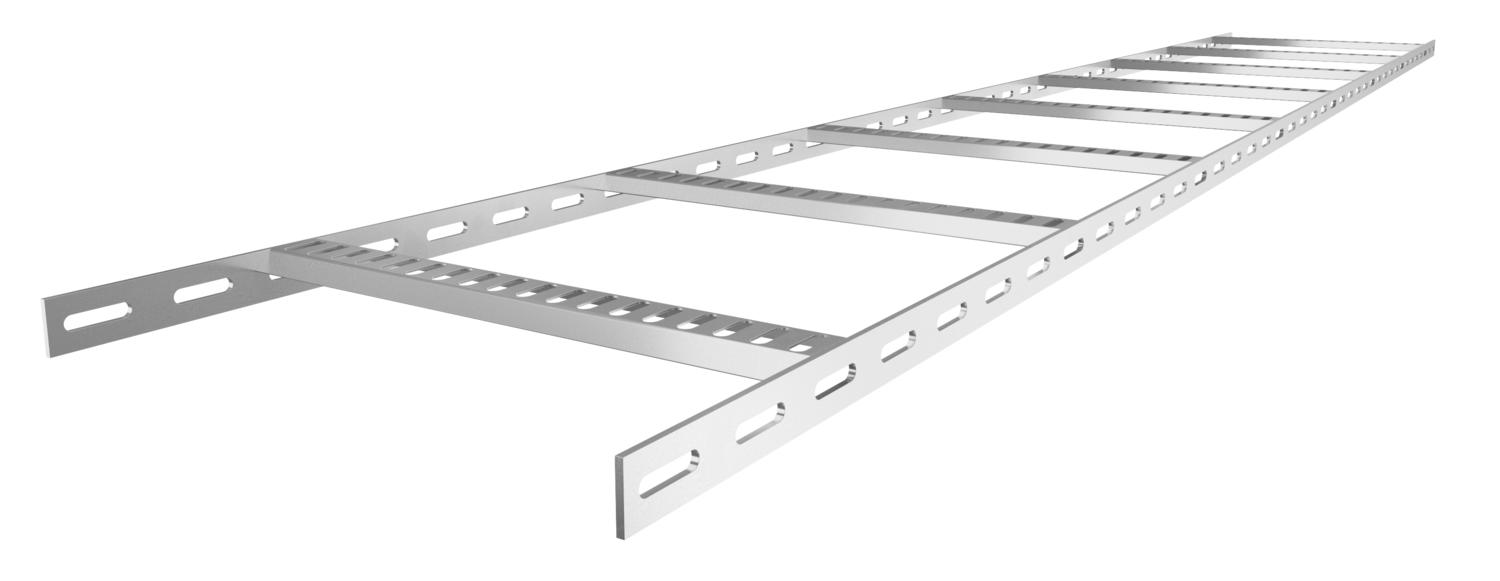

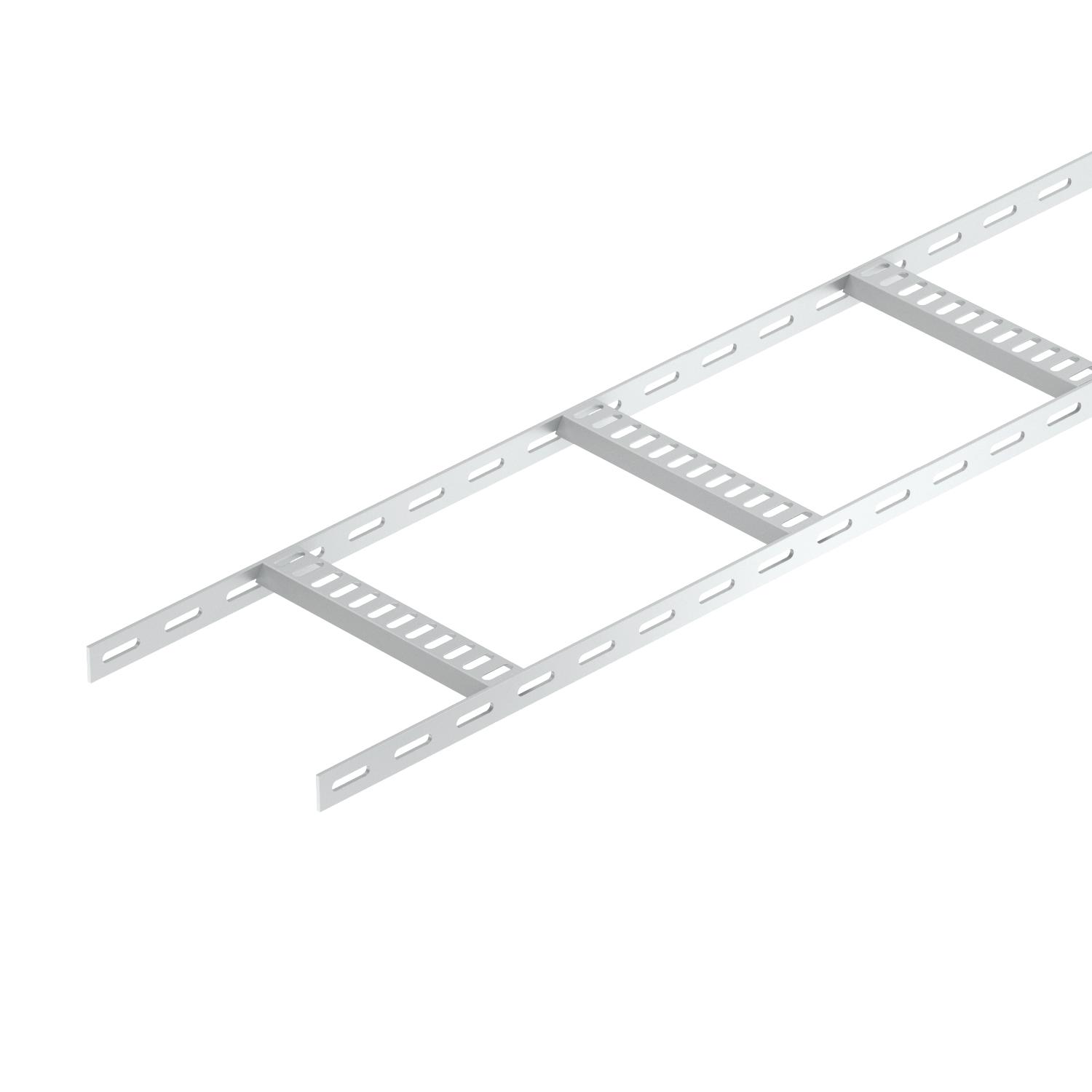

Cable ladder with trapezoidal rungs, light duty ALU

Št. art. 7099722 | EAN 4012196509874

2000 mm
3 mm
ne
Opis izdelka

Opis izdelka

Shipbuilding cable ladder with perforated side rail of side height 25 mm with welded, perforated trapezoidal rungs which open in a downwards direction.
  • Det Norske Veritas
  • Communautés Européennes, EC declaration of conformity according to EC directives
Tehnični podatki

Tehnični podatki

Debelina prečnika 3 mm

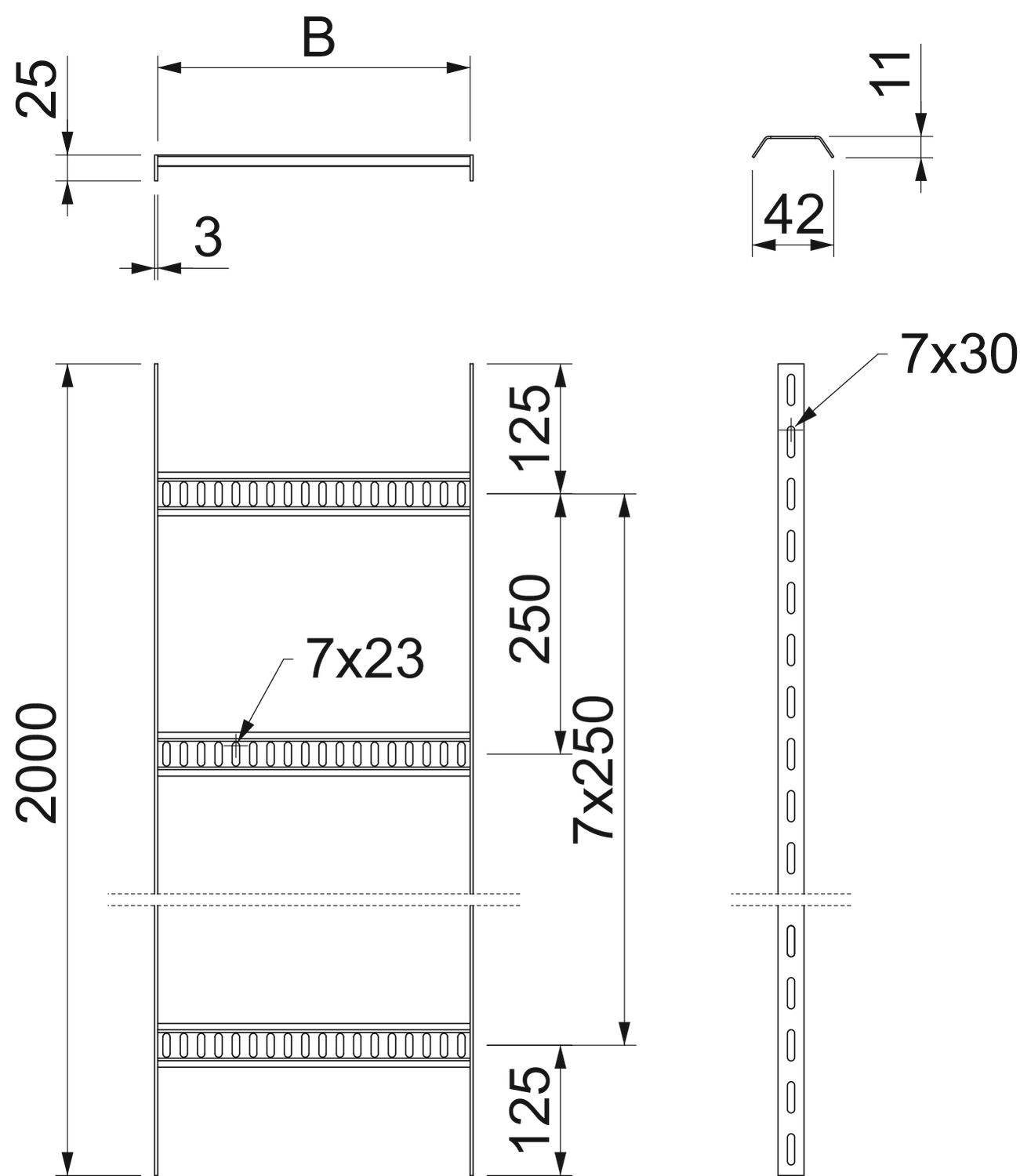

Dimenzija 25x81x2000
Dolžina 2000 mm
Dolžina 2000 ft
Izvedba prečk Profil, perforiran
Izvedba stranskega prečnika ploščati profil
Izvedba za daljše razpone ne
Material aluminij
Mera B 81 mm
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav ne
Površina luženo
Pritrditev prečke zavarjeno
Razdalja prečk 250 mm
Razmik nosilcev 1,0 m 0,75 kN/m
Razmik nosilcev 1,5 m 0,2 kN/m
Razmik nosilcev 2,0 m 0,1 kN/m
Širina 75 mm
Stranska perforacija da
Višina 25 mm

Tehnični podatki

Load diagram, cable ladder, type SL42 ALU

Load diagram, cable ladder, type SL42 ALU
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
  • Load scheme during testing Load scheme during testing
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina prečnika Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
SL 42 075 ALU 2000 mm 75 mm 3 mm ne 7099722
2 m
SL 42 100 ALU 2000 mm 100 mm 3 mm ne 7099724
2 m
SL 42 150 ALU 2000 mm 150 mm 3 mm ne 7099726
2 m
SL 42 200 ALU 2000 mm 200 mm 3 mm ne 7099728
2 m
SL 42 250 ALU 2000 mm 250 mm 3 mm ne 7099730
2 m
SL 42 300 ALU 2000 mm 300 mm 3 mm ne 7099732
2 m
