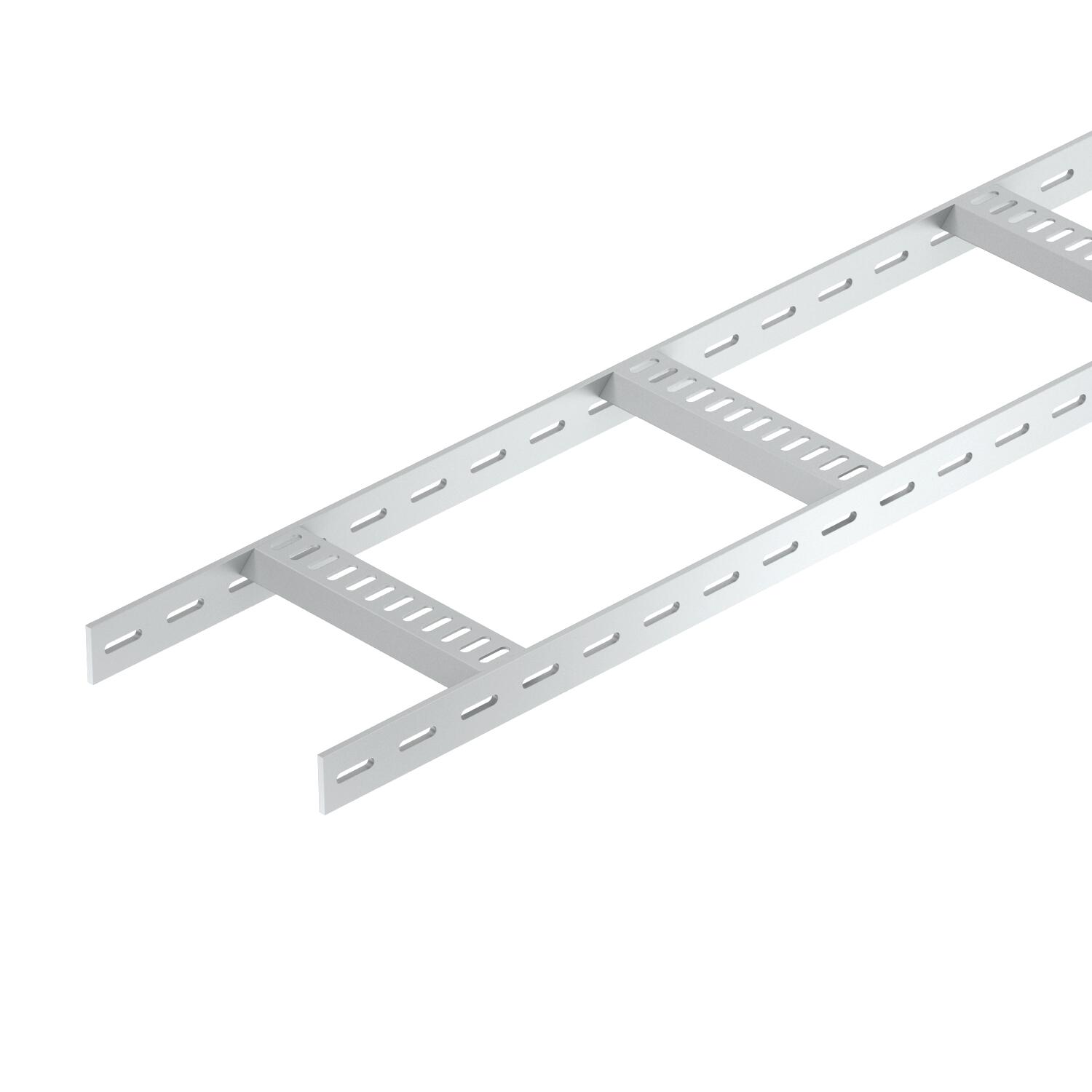

Cable ladder with trapezoidal rungs, standard ALU

Št. art. 7099752 | EAN 4012196509973

3000 mm
5 mm
ne
Opis izdelka

Opis izdelka

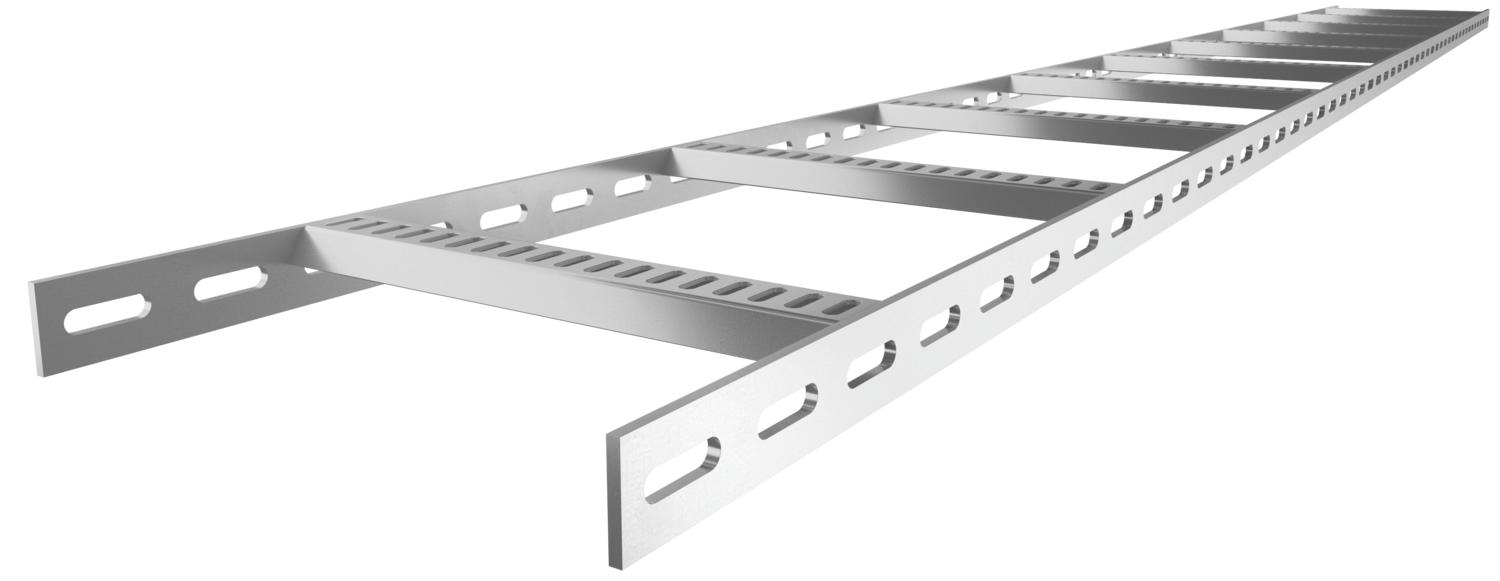

Shipbuilding cable ladder with perforated side rail of side height 40 mm with welded, perforated trapezoidal rungs which open in a downwards direction.
  • Det Norske Veritas
  • Communautés Européennes, EC declaration of conformity according to EC directives
Tehnični podatki

Tehnični podatki

Debelina prečnika 5 mm

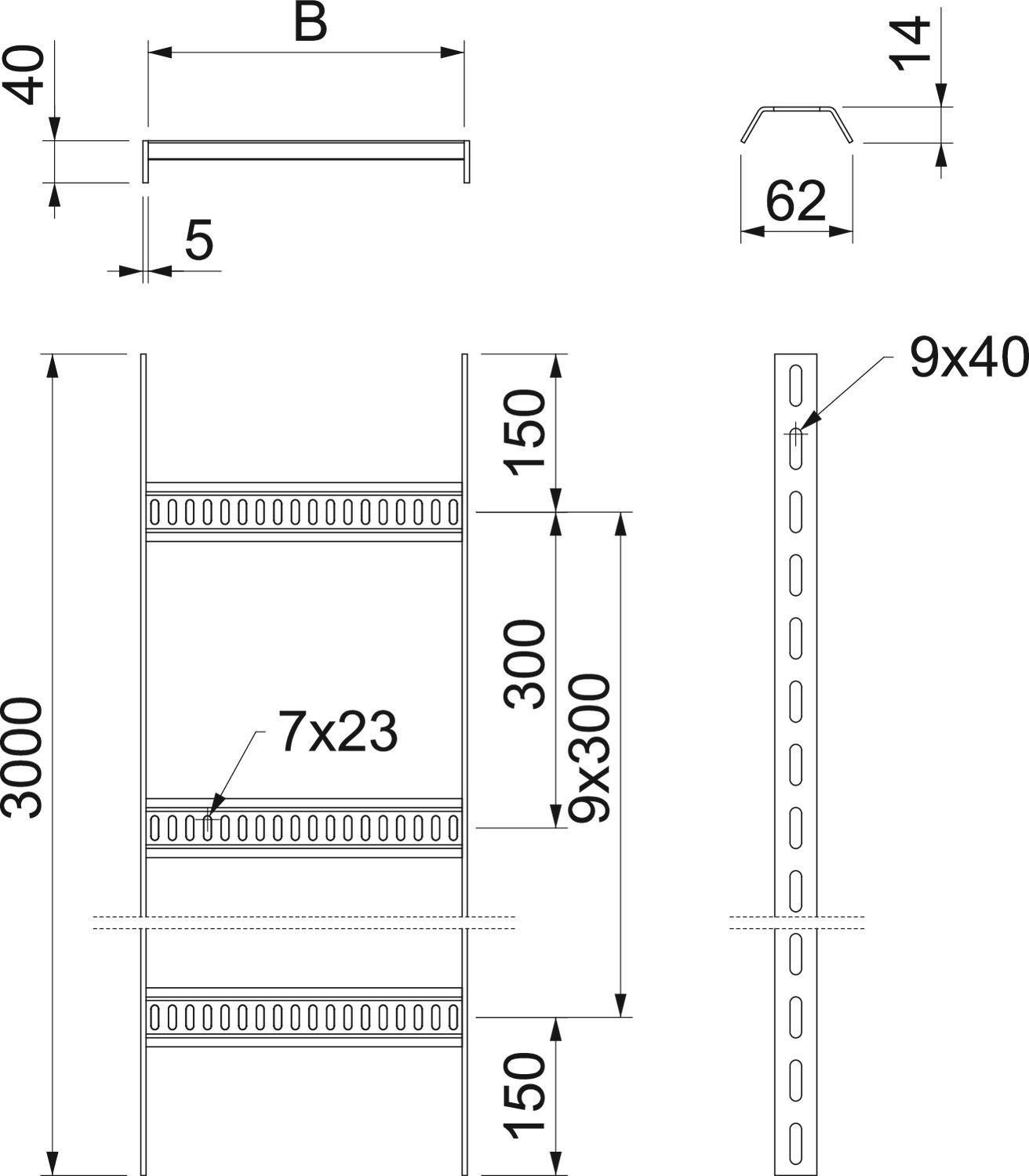

Dimenzija 40x110x3000
Dolžina 3000 ft
Dolžina 3000 mm
Izvedba prečk Profil, perforiran
Izvedba stranskega prečnika ploščati profil
Izvedba za daljše razpone ne
Material aluminij
Mera B 110 mm
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav ne
Površina luženo
Pritrditev prečke zavarjeno
Razdalja prečk 300 mm
Razmik nosilcev 1,5 m 1,4 kN/m
Razmik nosilcev 2,0 m 0,65 kN/m
Razmik nosilcev 2,5 m 0,35 kN/m
Razmik nosilcev 3,0 m 0,2 kN/m
Širina 100 mm
Stranska perforacija da
Višina 40 mm

Tehnični podatki

Load diagram, cable ladder, type SL62 ALU

Load diagram, cable ladder, type SL62 ALU
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina prečnika Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
SL 62 100 ALU 3000 mm 100 mm 5 mm ne 7099752
3 m
SL 62 200 ALU 3000 mm 200 mm 5 mm ne 7099754
3 m
SL 62 300 ALU 3000 mm 300 mm 5 mm ne 7099756
3 m
SL 62 400 ALU 3000 mm 400 mm 5 mm ne 7099758
3 m
SL 62 500 ALU 3000 mm 500 mm 5 mm ne 7099760
3 m
SL 62 600 ALU 3000 mm 600 mm 5 mm ne 7099762
3 m
