Cable tray IKS 60 FS 3000 | 100 | 1 | ne | Jeklo | neprekinjeno cinkano v ognju
morepic-1 morepic-2 video-1

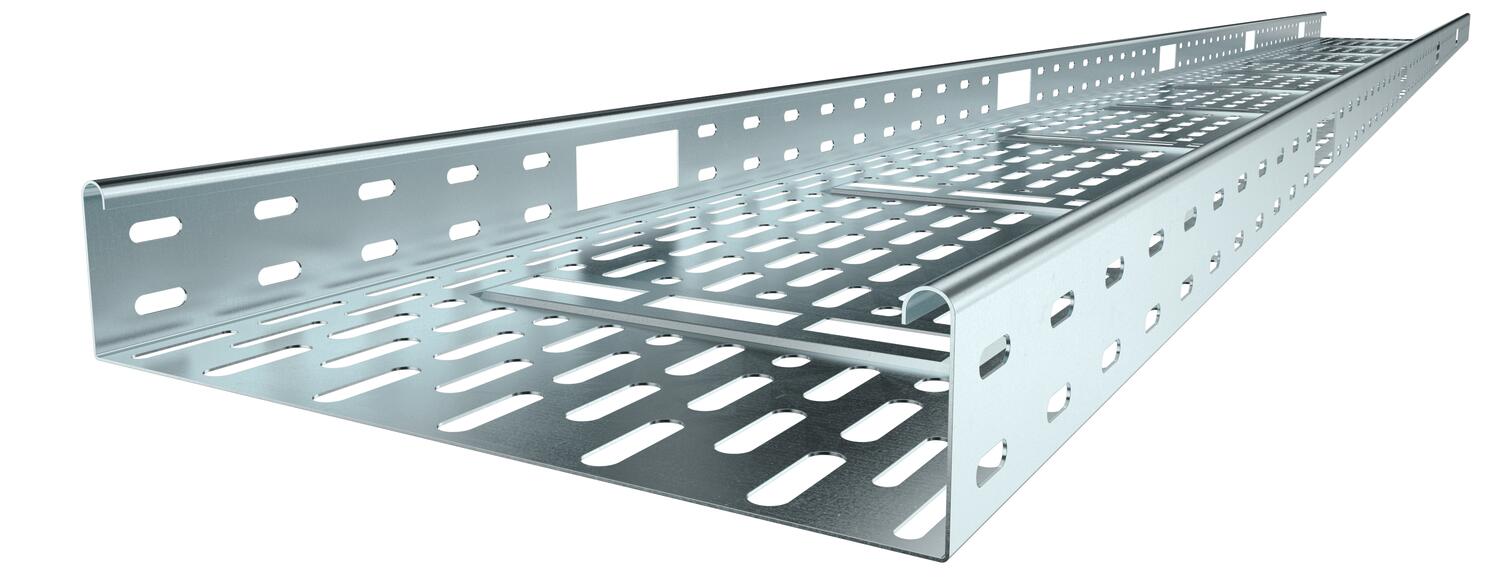

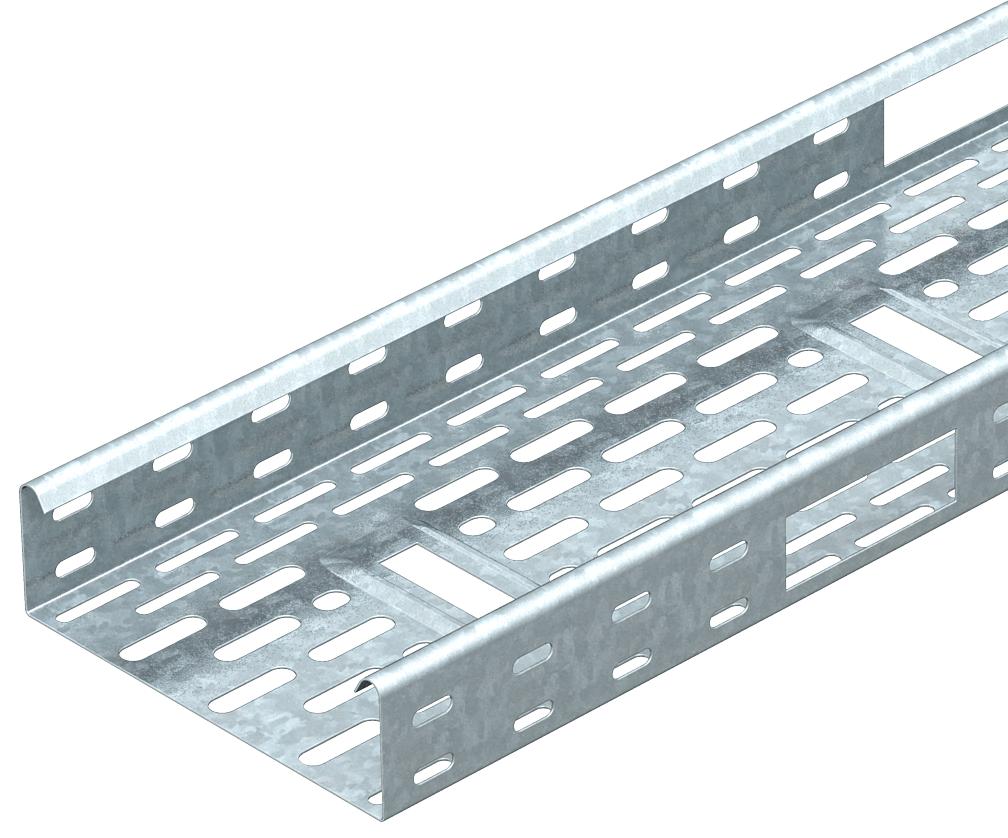

Cable tray IKS 60 FS

Št. art. 6087116 | EAN 4012196168439

6087116 / IKS 610 FS
3000 mm
100 mm
1 mm
ne
Jeklo
neprekinjeno cinkano v ognju
Opis izdelka
Opis izdelka
IKS 60 = installation cable tray system with 60 mm side height.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Barva cink
Debelina pločevine 1 mm
Debelina pločevine 0,04 in

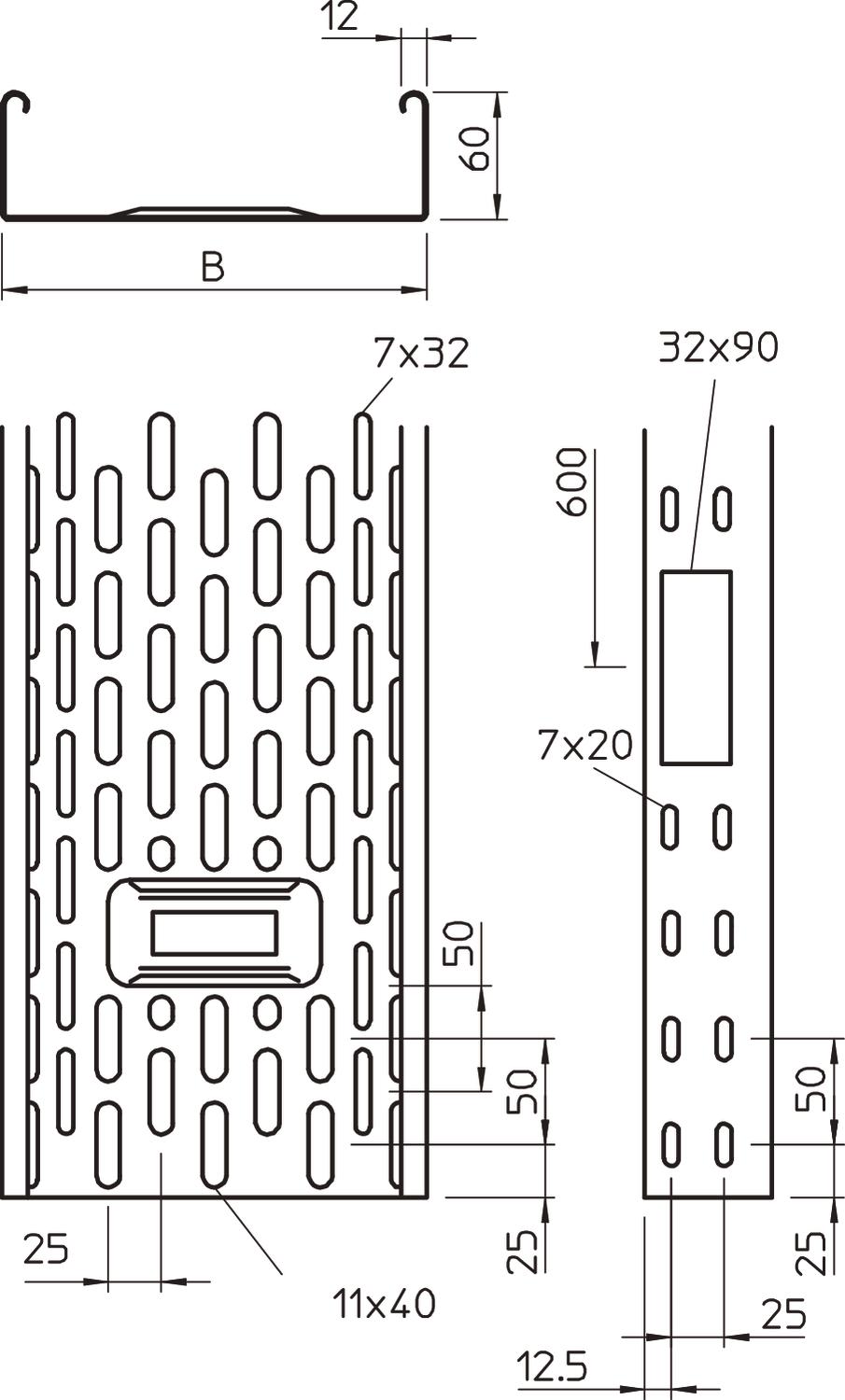

Dimenzija 60x100x3000
Dimenzije 60 x 100
Dolžina 3000 mm
Dolžina 10 ft
Izvedba spojke brez spojke
Izvedba za daljše razpone ne
Korisni presjek 5800 mm²
Korisni presjek 58 cm²
Material Jeklo
Mera B 100 mm
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Odtis CO₂ (GWP) od zibelke do vrat 4,4545 kg CO₂e / 1 Meter
Ohranitev delovanja naprav ne
Površina neprekinjeno cinkano v ognju
Razmik nosilcev 1,0 m 0,9 kN/m
Razmik nosilcev 1,5 m 0,9 kN/m
Razmik nosilcev 2,0 m 0,7 kN/m
Razmik nosilcev 2,5 m 0,45 kN/m
S pokrovom ne
Širina 4 in
Širina 100 mm
Stranska perforacija da
Višina 2 in
Višina 60 mm
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev privito
Vstavek za škropilno napravo da
Vzorec perforacije NATO ne

Tehnični podatki

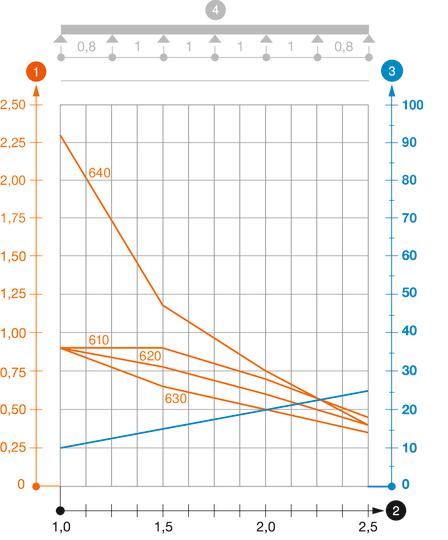

Load diagram, cable tray, type IKS 60

Load diagram, cable tray, type IKS 60
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina pločevine Ohranitev delovanja naprav Material Površina Št. art. Količina Min. prodajna enota
IKS 610 FS 3000 mm 100 mm 1 mm ne Jeklo neprekinjeno cinkano v ognju 6087116
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka FT Vzdolžna spojka FT RLVK 60 FT 6067603
10 Kos
Ojačitveni element DD Ojačitveni element DD SSLB 100 DD 7070306
20 Kos
45-stopinjski lok 60 FT 45-stopinjski lok 60 FT RB 45 610 FT 6036130
1 Kos
90-stopinjski lok 60 FT 90-stopinjski lok 60 FT RB 90 610 FT 6036590
1 Kos
Lok s prilagodljivim kotom 60 FT Lok s prilagodljivim kotom 60 FT RB W 610 FT 6037120
1 Kos
Priključni razdelilni element 60 FT Priključni razdelilni element 60 FT RAA 610 FT 6042211
1 Kos
T-element 60 FT T-element 60 FT RT 610 FT 6038130
1 Kos
Križni element 60 FT Križni element 60 FT RK 610 FT 7027411
1 Kos
Pokrov z vrtljivim zapahom DD Pokrov z vrtljivim zapahom DD DRL 100 DD 6052703
3 m
Pregrada 60 DD Pregrada 60 DD TSG 60 DD 6062327
3 m
90-stopinjski lok 60 FS 90-stopinjski lok 60 FS RB 90 610 FS 6043216
1 Kos
