Cable tray MKS 35 FT 3000 | 100 | 1 | ne | Jeklo | vroče pocinkano
morepic-1 morepic-2 video-1

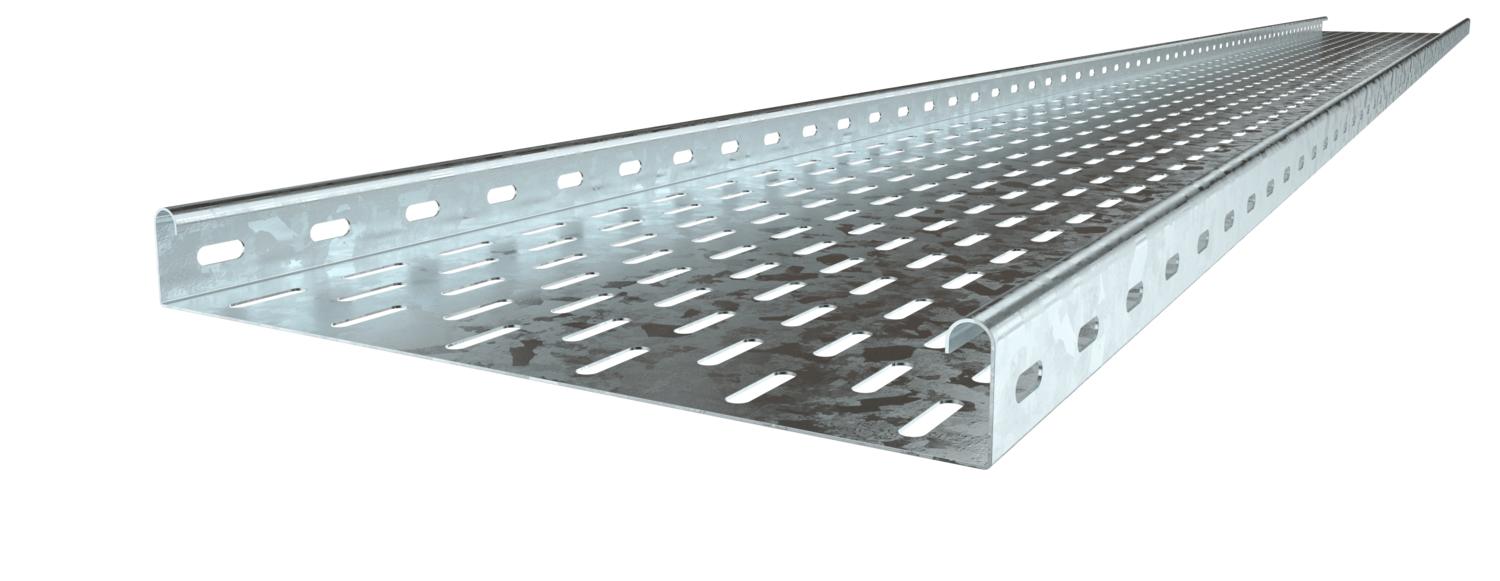

Cable tray MKS 35 FT

Št. art. 6053106 | EAN 4012196059294

3000 mm
1 mm
ne
Jeklo
vroče pocinkano
Opis izdelka

Opis izdelka

MKS 35 = Medium duty cable tray system with a side height of 35 mm.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Debelina pločevine 1 mm
Debelina pločevine 0,04 in
Dimenzija 35x100x3000
Dimenzije 35 x 100
Dolžina 3000 mm
Dolžina 10 ft
Izvedba spojke brez spojke
Izvedba za daljše razpone ne
Korisni presjek 3300 mm²
Korisni presjek 33 cm²
Material Jeklo
Mera B 100 mm
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav ne
Površina vroče pocinkano
Razmik nosilcev 1,0 m 1,2 kN/m
Razmik nosilcev 1,5 m 0,75 kN/m
Razmik nosilcev 2,0 m 0,55 kN/m
Razmik nosilcev 2,5 m 0,3 kN/m
Razmik nosilcev 3,0 m 0,2 kN/m
S pokrovom ne
Širina 4 in
Širina 100 mm
Stranska perforacija da
Višina 35 mm
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev privito
Vzorec perforacije NATO ne

Tehnični podatki

Load diagram, cable tray, type MKS 35

Load diagram, cable tray, type MKS 35
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina pločevine Ohranitev delovanja naprav Material Površina Št. art. Količina Min. prodajna enota
MKS 310 FT 3000 mm 100 mm 1 mm ne Jeklo vroče pocinkano 6053106
3 m
MKS 320 FT 3000 mm 200 mm 1 mm ne Jeklo vroče pocinkano 6053203
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka FT Vzdolžna spojka FT RLVK 35 FT 6067301
10 Kos

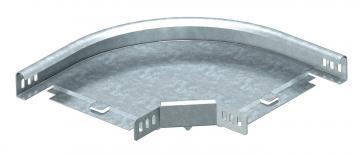

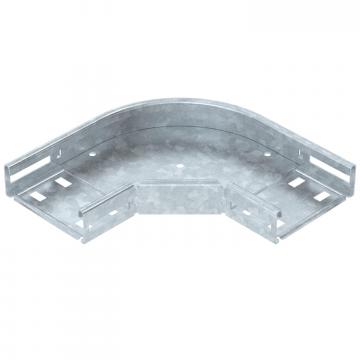

90-stopinjski lok 35 FT 90-stopinjski lok 35 FT RB 90 310 FT 6036510
1 Kos
Pokrov z vrtljivim zapahom DD Pokrov z vrtljivim zapahom DD DRL 100 DD 6052703
3 m
Pregrada 30 DD Pregrada 30 DD TSG 30 DD 6062314
3 m
90-stopinjski lok 35 FT 90-stopinjski lok 35 FT RB 90 310 FT 7124120
1 Kos
