Cable tray MKS 60 A2 3000 | 100 | 1 | ne | Nerjaveče jeklo 1.4301 | surovo, naknadno obdelano
morepic-1 morepic-2 video-1

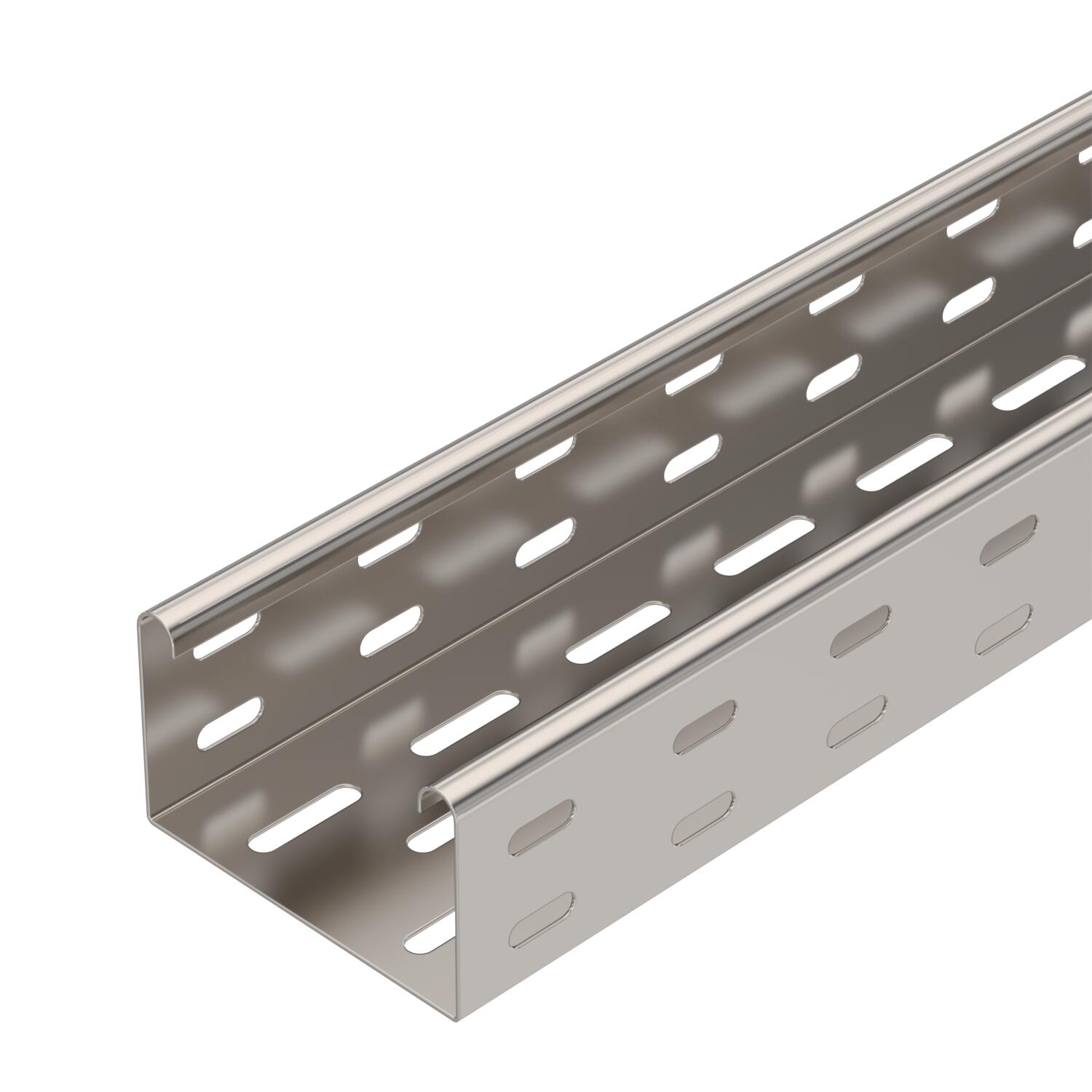

Cable tray MKS 60 A2

Št. art. 6056016 | EAN 4012196389292

3000 mm
1 mm
ne
Nerjaveče jeklo 1.4301
surovo, naknadno obdelano
Opis izdelka

Opis izdelka

MKS 60 = Medium-duty cable tray system with a side height of 60 mm.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Underwriters Laboratories Inc., ZDA in Kanada
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Debelina pločevine 0,04 in
Debelina pločevine 1 mm

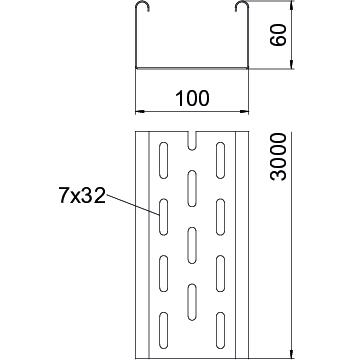

Dimenzija 60x100x3000
Dolžina 3000 mm
Dolžina 10 ft
Izvedba spojke brez spojke
Izvedba za daljše razpone ne
Korisni presjek 5800 mm²
Korisni presjek 58 cm²
Material Nerjaveče jeklo 1.4301
Mera B 100 mm
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav ne
Površina surovo, naknadno obdelano
Razmik nosilcev 1,5 m 1,5 kN/m
Razmik nosilcev 1,75 m 1,25 kN/m
Razmik nosilcev 2,0 m 1 kN/m
Razmik nosilcev 2,5 m 0,5 kN/m
S pokrovom ne
Širina 4 in
Širina 100 mm
Stranska perforacija da
Višina 60 mm
Višina 2 in
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev privito
Vzorec perforacije NATO ne

Tehnični podatki

Load diagram, cable tray, type MKS 60 VA

Load diagram, cable tray, type MKS 60 VA
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina pločevine Ohranitev delovanja naprav Material Površina Št. art. Količina Min. prodajna enota
MKS 610 A2 3000 mm 100 mm 1 mm ne Nerjaveče jeklo 1.4301 surovo, naknadno obdelano 6056016
3 m
MKS 620 A2 3000 mm 200 mm 1 mm ne Nerjaveče jeklo 1.4301 surovo, naknadno obdelano 6056024
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota

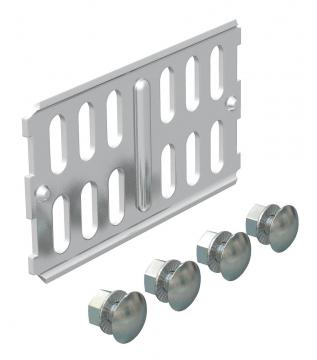

Vzdolžna spojka A2 Vzdolžna spojka A2 RLVK 60 A2 6067654
10 Kos
90-stopinjski lok 60 A2 90-stopinjski lok 60 A2 RB 90 610 A2 6036620
1 Kos
Priključni razdelilni element 60 A2 Priključni razdelilni element 60 A2 RAA 610 A2 6042311
1 Kos
T-element 60/100 A2 T-element 60/100 A2 RT 610 A2 6038160
1 Kos
Pokrov z vrtljivim zapahom A2 Pokrov z vrtljivim zapahom A2 DRL 100 A2 6052878
3 m
Pregrada 60 A2 Pregrada 60 A2 TSG 60 A2 6062084
3 m
