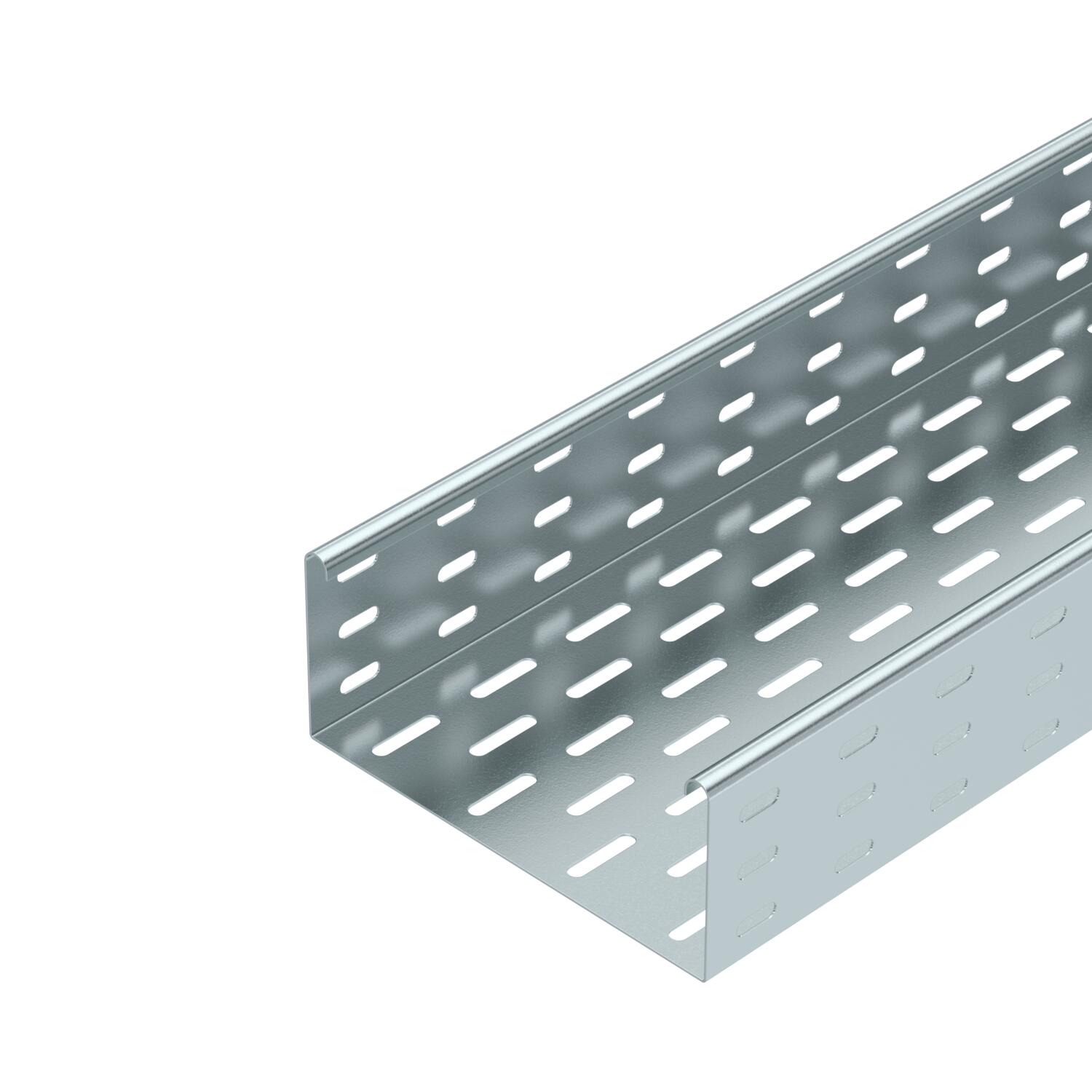

Cable tray MKS 85 FS

Št. art. / Tip

Dolžina	3000 mm

Širina

Debelina pločevine	1 mm

Ohranitev delovanja naprav	ne

Material	Jeklo

Površina	neprekinjeno cinkano v ognju

Opis izdelka

Opis izdelka

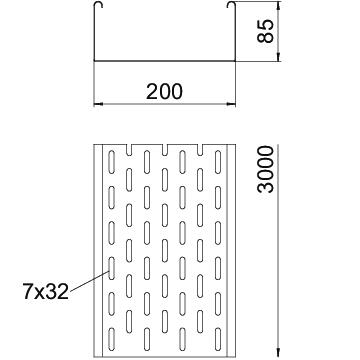

MKS 85 = medium-duty cable tray system with a side height of 85 mm.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.

Tehnični podatki

Ohranitev delovanja naprav	ne
Površina	neprekinjeno cinkano v ognju
Razmik nosilcev 1,5 m	1,75 kN/m
Razmik nosilcev 1,75 m	1,4 kN/m
Razmik nosilcev 2,0 m	1,1 kN/m
Razmik nosilcev 2,5 m	0,5 kN/m
S pokrovom	ne
Širina	200 mm
Širina	8 in
Stranska perforacija	da
Višina	3 in
Višina	85 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	privito
Vzorec perforacije NATO	ne

Vsi tipi

Tip	Dolžina	Širina	Debelina pločevine	Ohranitev delovanja naprav	Material	Površina	Št. art.	Količina	Min. prodajna enota
MKS 810 FS	3000 mm	100 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	ne	Jeklo	neprekinjeno cinkano v ognju	6057535	m	3 m

Pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Vzdolžna in kotna spojka FS	RLVL 85 FS	6067123	Kos	10 Kos
Ojačitveni element FS	SSLB 200 FS	7070213	Kos	20 Kos

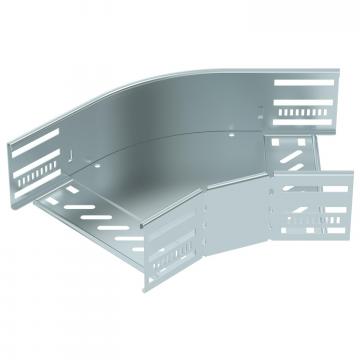

45-stopinjski lok 85 FS	RB 45 820 FS	6036202	Kos	1 Kos

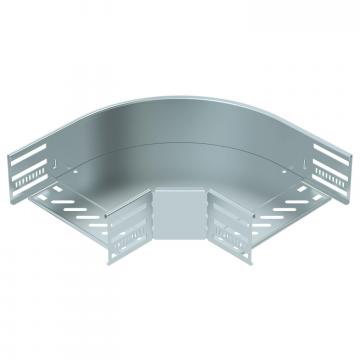

90-stopinjski lok 85 FS	RB 90 820 FS	6036702	Kos	1 Kos

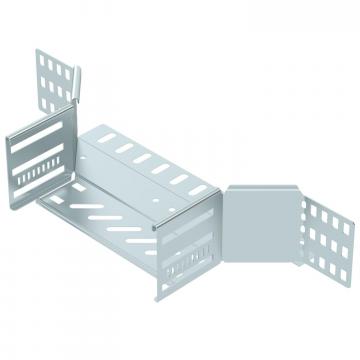

Priključni razdelilni element 85 FS	RAA 820 FS	6042133	Kos	1 Kos
Pokrov z vrtljivim zapahom FS	DRL 200 FS	6052207	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m

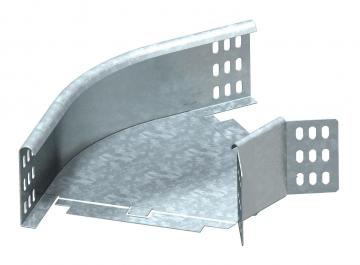

45-stopinjski lok 85 FS	RB 45 820 FS	7000499	Kos	1 Kos
90-stopinjski lok 85 FS	RB 90 820 FS	7001789	Kos	1 Kos
