Cable tray MKSU 60 FT 3000 | 100 | 1 | ne | Jeklo | vroče pocinkano
morepic-1 morepic-2 video-1

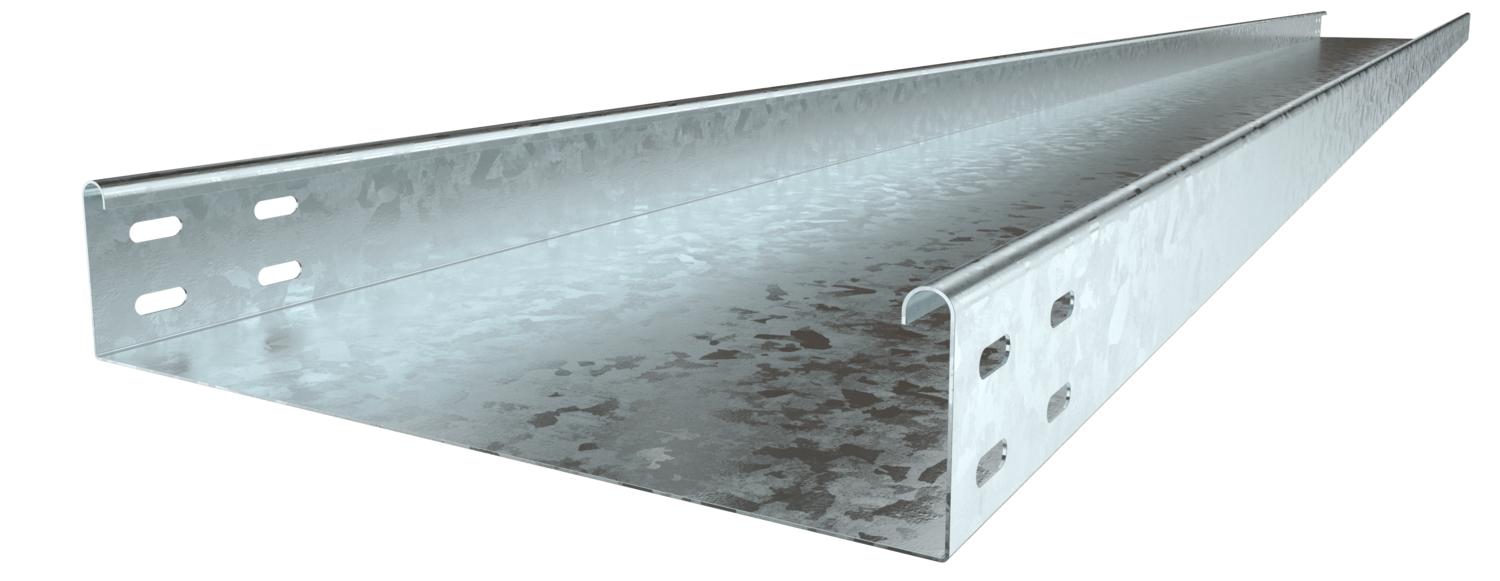

Cable tray MKSU 60 FT

Št. art. 6064302 | EAN 4012196396795

6064302 / MKSU 610 FT
3000 mm
100 mm
1 mm
ne
Jeklo
vroče pocinkano
Opis izdelka

Opis izdelka

MKSU 60 = Medium duty cable tray system, unperforated, with a side height of 60 mm.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Underwriters Laboratories Inc., ZDA in Kanada
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Debelina pločevine 1 mm
Debelina pločevine 0,04 in
Dimenzija 60x100x3000
Dolžina 10 ft
Dolžina 3000 mm
Izvedba spojke brez spojke
Izvedba za daljše razpone ne
Korisni presjek 5800 mm²
Korisni presjek 58 cm²
Material Jeklo
Montažna perforacija na dnu ne
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav ne
Površina vroče pocinkano
Razmik nosilcev 1,5 m 1,5 kN/m
Razmik nosilcev 1,75 m 1,25 kN/m
Razmik nosilcev 2,0 m 1 kN/m
Razmik nosilcev 2,5 m 0,5 kN/m
S pokrovom ne
Širina 100 mm
Širina 4 in
Stranska perforacija ne
Višina 2 in
Višina 60 mm
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev privito
Vzorec perforacije NATO ne

Tehnični podatki

Load diagram, cable tray, type MKSU 60 FS FT

Load diagram, cable tray, type MKSU 60 FS FT
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina pločevine Ohranitev delovanja naprav Material Površina Št. art. Količina Min. prodajna enota
MKSU 610 FT 3000 mm 100 mm 1 mm ne Jeklo vroče pocinkano 6064302
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna spojka FT Vzdolžna spojka FT RLVK 60 FT 6067603
10 Kos
Ojačitveni element DD Ojačitveni element DD SSLB 100 DD 7070306
20 Kos
45-stopinjski lok 60 FT 45-stopinjski lok 60 FT RB 45 610 FT 6036130
1 Kos
90-stopinjski lok 60 FT 90-stopinjski lok 60 FT RB 90 610 FT 6036590
1 Kos
Lok s prilagodljivim kotom 60 FT Lok s prilagodljivim kotom 60 FT RB W 610 FT 6037120
1 Kos
Priključni razdelilni element 60 FT Priključni razdelilni element 60 FT RAA 610 FT 6042211
1 Kos
T-element 60 FT T-element 60 FT RT 610 FT 6038130
1 Kos
Križni element 60 FT Križni element 60 FT RK 610 FT 7027411
1 Kos
Pokrov z vrtljivim zapahom DD Pokrov z vrtljivim zapahom DD DRL 100 DD 6052703
3 m
Pregrada 60 DD Pregrada 60 DD TSG 60 DD 6062327
3 m
90-stopinjski lok 60 FT 90-stopinjski lok 60 FT RB 90 610 FT 7125100
1 Kos
Prenosi

Prenesi

Prenesi
Prenesi

Prenesi
Prenesi

Prenesi
Izjava o verodostojnosti okoljskih podatkov Umweltproduktdeklaration (EPD) , 1.48MB , pdf
Prenesi

Prenesi
Prenesi

MKSU 610 FT / 6064302
