Cable tray SKS 85 FT 3000 | 200 | 1,5 | ne | Jeklo | vroče pocinkano
morepic-1 morepic-2 video-1

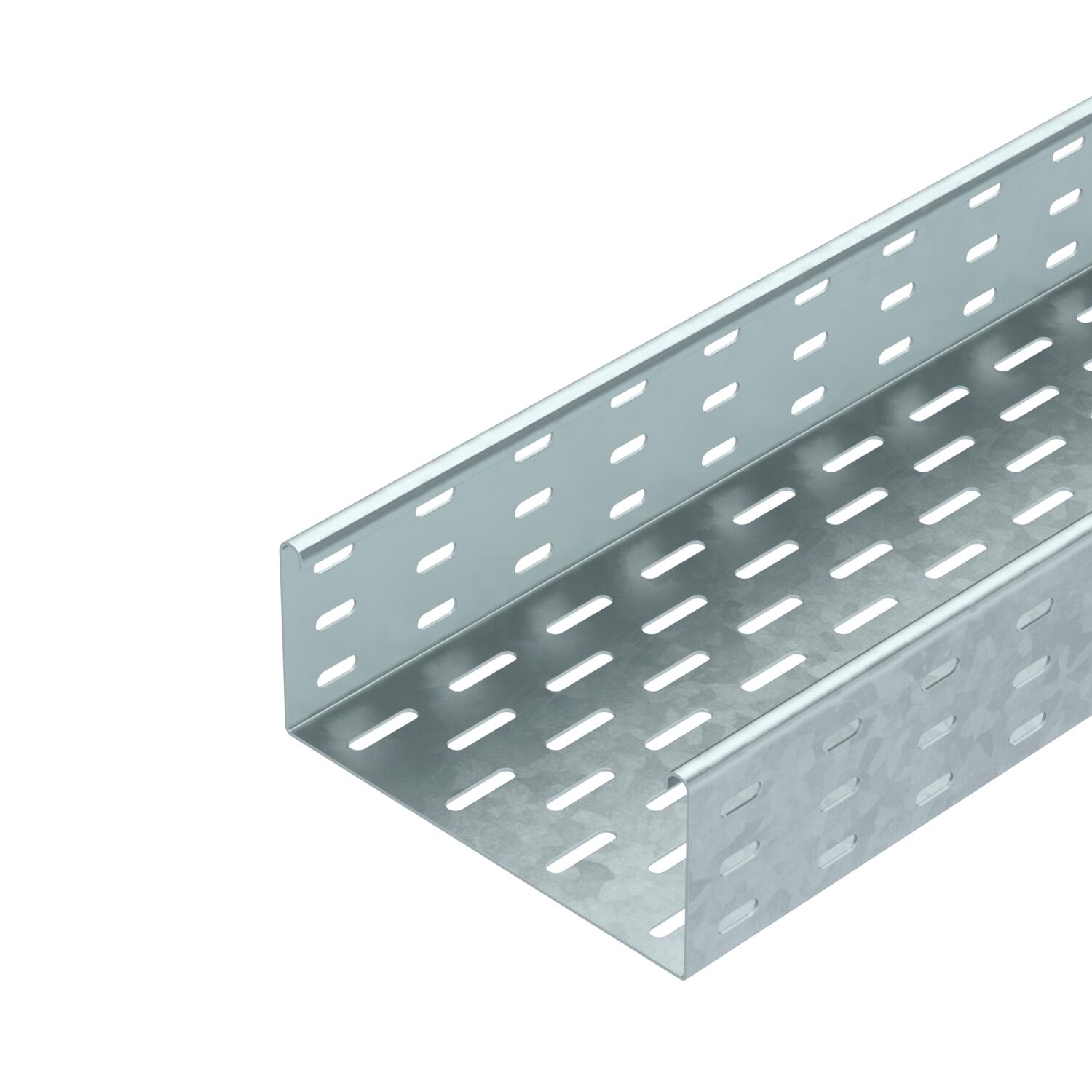

Cable tray SKS 85 FT

Št. art. 6058647 | EAN 4012196061518

6058647 / SKS 820 FT
3000 mm
200 mm
1,5 mm
ne
Jeklo
vroče pocinkano
Opis izdelka

Opis izdelka

SKS 85 = heavy-duty cable tray system with 85 mm side height.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Debelina pločevine 0,6 in
Debelina pločevine 1,5 mm

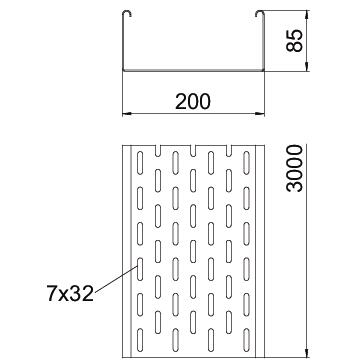

Dimenzija 85x200x3000
Dimenzije 85 x 200
Dolžina 10 ft
Dolžina 3000 mm
Izvedba spojke brez spojke
Izvedba za daljše razpone ne
Korisni presjek 18600 mm²
Korisni presjek 186 cm²
Material Jeklo
Mera B 200 mm
Montažna perforacija na dnu da
Nerjavno jeklo, luženo ne
Ohranitev delovanja naprav ne
Površina vroče pocinkano
Razmik nosilcev 1,5 m 2,8 kN/m
Razmik nosilcev 2,0 m 2,25 kN/m
Razmik nosilcev 2,5 m 1,5 kN/m
Razmik nosilcev 3,0 m 0,75 kN/m
S pokrovom ne
Širina 200 mm
Širina 8 in
Stranska perforacija da
Višina 3 in
Višina 85 mm
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev privito
Vzorec perforacije NATO ne

Tehnični podatki

Load diagram, cable tray, type SKS 85

Load diagram, cable tray, type SKS 85
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina pločevine Ohranitev delovanja naprav Material Površina Št. art. Količina Min. prodajna enota
SKS 820 FT 3000 mm 200 mm 1,5 mm ne Jeklo vroče pocinkano 6058647
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna in kotna spojka FT Vzdolžna in kotna spojka FT RLVL 85 FT 6067816
10 Kos
Pokrov z vrtljivim zapahom DD Pokrov z vrtljivim zapahom DD DRL 200 DD 6052709
3 m
Pregrada 85 DD Pregrada 85 DD TSG 85 DD 6062331
3 m
