Cable tray SKSU 110 FS 3000 | 100 | 1,5 | ne | Jeklo | neprekinjeno cinkano v ognju
morepic-1 morepic-2 video-1

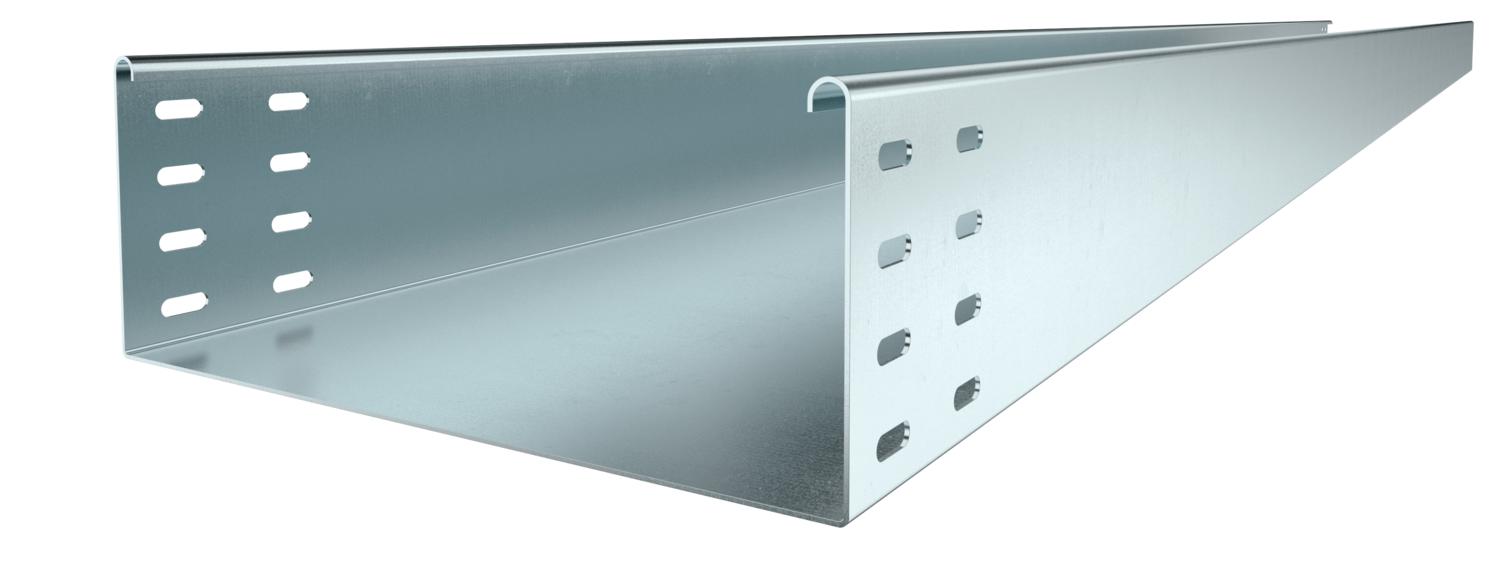

Cable tray SKSU 110 FS

Št. art. 6063403 | EAN 4012196395231

6063403 / SKSU 110 FS
3000 mm
100 mm
1,5 mm
ne
Jeklo
neprekinjeno cinkano v ognju
Opis izdelka
Opis izdelka
SKSU 110 = heavy-duty cable tray system, unperforated, with 110 mm side height.
Magnetic shield insulation without cover 20 dB, with cover 50 dB.
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Barva cink
Debelina pločevine 0,06 in
Debelina pločevine 1,5 mm
Dimenzija 110x100x3000
Dimenzije 110 x 100
Dolžina 3000 mm
Dolžina 10 ft
Izvedba spojke brez spojke
Izvedba za daljše razpone ne
Korisni presjek 108 cm²
Korisni presjek 10800 mm²
Material Jeklo
Mera B 100 mm
Montažna perforacija na dnu ne
Nerjavno jeklo, luženo ne
Odtis CO₂ (GWP) od zibelke do vrat 9,385 kg CO₂e / 1 Meter
Ohranitev delovanja naprav ne
Površina neprekinjeno cinkano v ognju
Razmik nosilcev 1,5 m 3 kN/m
Razmik nosilcev 2,0 m 2,4 kN/m
Razmik nosilcev 2,5 m 1,76 kN/m
Razmik nosilcev 3,0 m 1,2 kN/m
Razmik nosilcev 3,5 m 0,84 kN/m
Razmik nosilcev 4,0 m 0,8 kN/m
S pokrovom ne
Širina 100 mm
Širina 4 in
Stranska perforacija ne
Višina 4 in
Višina 110 mm
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev privito
Vzorec perforacije NATO ne

Tehnični podatki

Load diagram, cable tray, type SKSU 110

Load diagram, cable tray, type SKSU 110
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Debelina pločevine Ohranitev delovanja naprav Material Površina Št. art. Količina Min. prodajna enota
SKSU 110 FS 3000 mm 100 mm 1,5 mm ne Jeklo neprekinjeno cinkano v ognju 6063403
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Vzdolžna in kotna spojka 110 FS Vzdolžna in kotna spojka 110 FS RLVL 110 FS 6067131
10 Kos
Ojačitveni element FS Ojačitveni element FS SSLB 100 FS 7070205
20 Kos

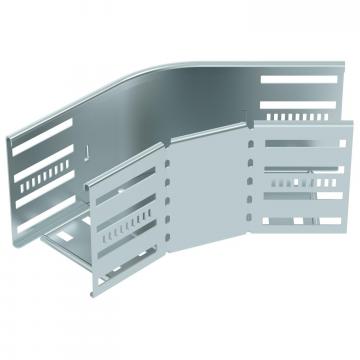

45-stopinjski lok 110 FS 45-stopinjski lok 110 FS RB 45 110 FS 6036300
1 Kos

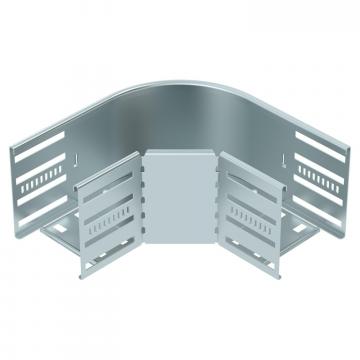

90-stopinjski lok 110 FS 90-stopinjski lok 110 FS RB 90 110 FS 6036800
1 Kos

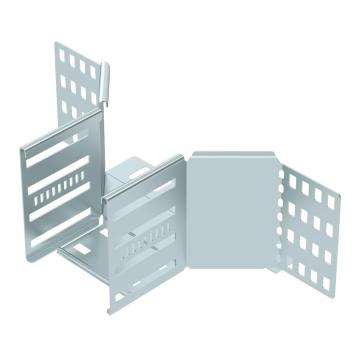

Priključni razdelilni element 110 FS Priključni razdelilni element 110 FS RAA 110 FS 6042151
1 Kos

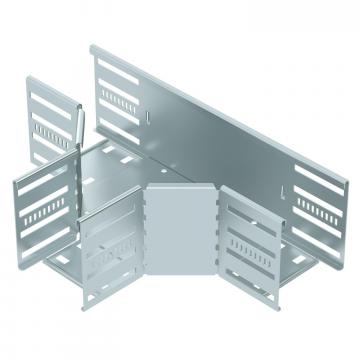

T-element 110 FS T-element 110 FS RT 110 FS 6038300
1 Kos

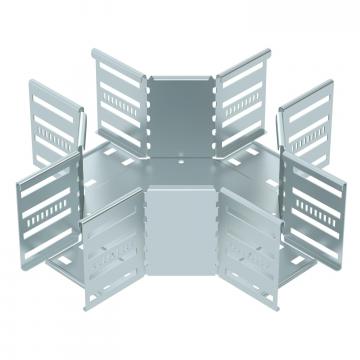

Križni element 110 FS Križni element 110 FS RK 110 FS 7027351
1 Kos
Pokrov z vrtljivim zapahom FS Pokrov z vrtljivim zapahom FS DRL 100 FS 6052096
3 m
Pregrada 110 FS Pregrada 110 FS TSG 110 FS 6062122
3 m

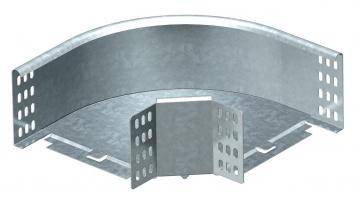

90-stopinjski lok 110 FS 90-stopinjski lok 110 FS RB 90 110 FS 7001894
1 Kos
