Cavity wall connection box

Št. art. 2003449 | EAN 4012195033011

2003449 / HV 100 KD
50 mm
20 mm
20
Opis izdelka

Opis izdelka

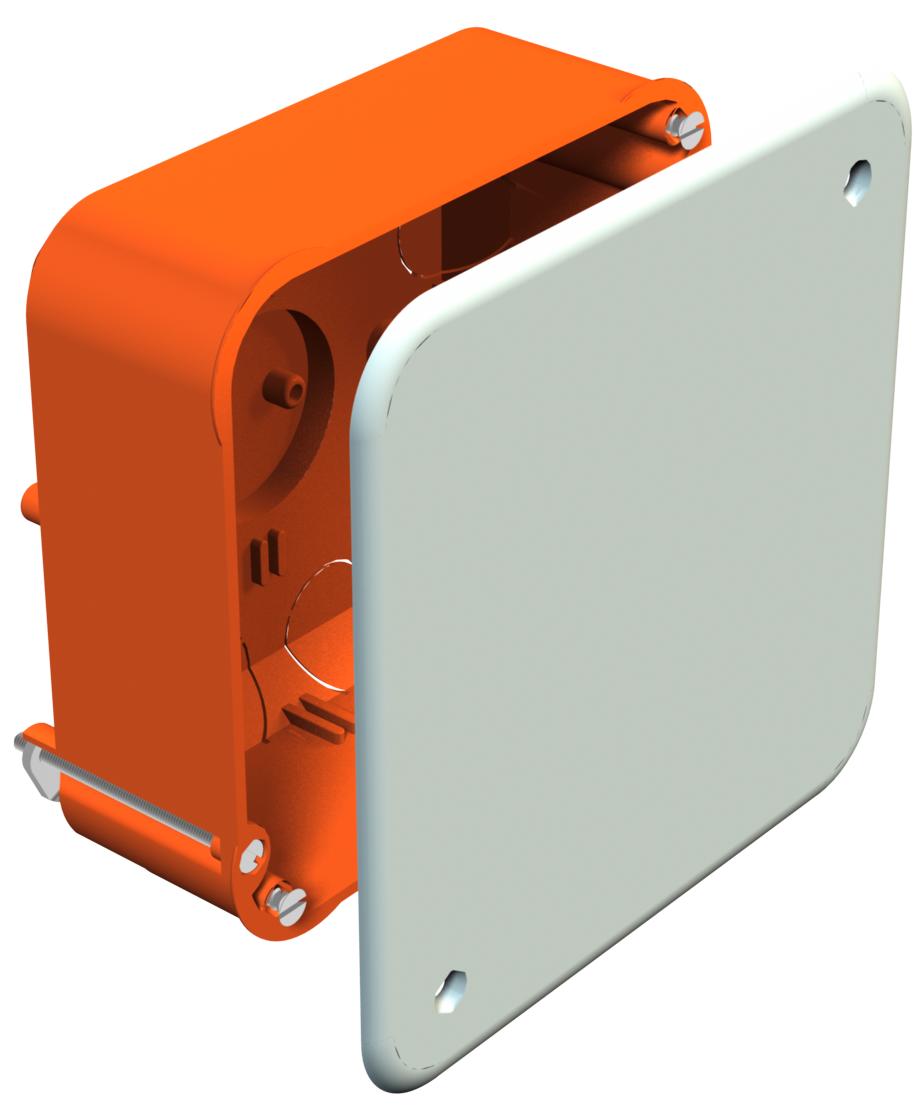

Povezovalna omarica za votle stene za uporabo v votlih stenah z vgradno globino najmanj 50 mm in debelino plošče od 7 do 35 mm. Z belim pokrovom in vijaki za pokrov Primerna za vgradnjo standardnih vodil (U-profili in nosilni profili) za vrstne sponke.
• 8 uvodnic s Ø 20 mm
• 8 uvodnic za kabel NYM 3 x 1,5 mm²
• 4 uvodnice za podatkovne kable (majhna napetost)
V skladu z IEC 60670-1, IEC 60670-22 in DIN 49073-1.
  • Flame resistant 850 °C
  • Halogen-free; without chlorine, fluorine and bromine
  • Communautés Européennes, EC declaration of conformity according to EC directives
Tehnični podatki

Tehnični podatki

Barva oranžna
Brez halogenov da
Dimenzija 105x105x50
Dolžina 105 mm
izbijejo. 20
Maks. nazivni presek 4 mm²
Maks. presek vodnika 4 mm²
Material polipropilen
Merilna napetost 400 V
Min. nazivni presek 2,5 mm²
Min. višina tal 50 mm
Nastavek brez
Oblika kvadratno
ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 850 °C
Ohranitev delovanja naprav brez
Pokrov ni prozorno
pri montaži brez
Primerno za debelino plošče maks. 35 mm
Primerno za debelino plošče min. 7 mm
Pritrditev pokrova privito
S spono za žebelj ne
Širina 105 mm
Število uvodnic 20
Udarna trdnost ne
Uvodnica od zadaj da
Višina 50 mm
Vrsta skoznjika v ohišju z vtisnjenimi odprtinami
Vrsta uvodnice Kabli NYM, podatkovni kabli in valovita cev
Vrsta zaščite IP30
Z možnostjo zaplombiranja ne
Z vijaki da
Z zaščito ne
Za premer cevi 20 mm
Zrakotesen ne
Vsi tipi

Vsi tipi

Tip Višina Za premer cevi Število uvodnic Št. art. Količina Min. prodajna enota
HV 100 KD 50 mm 20 mm 20 2003449
25 Kos
