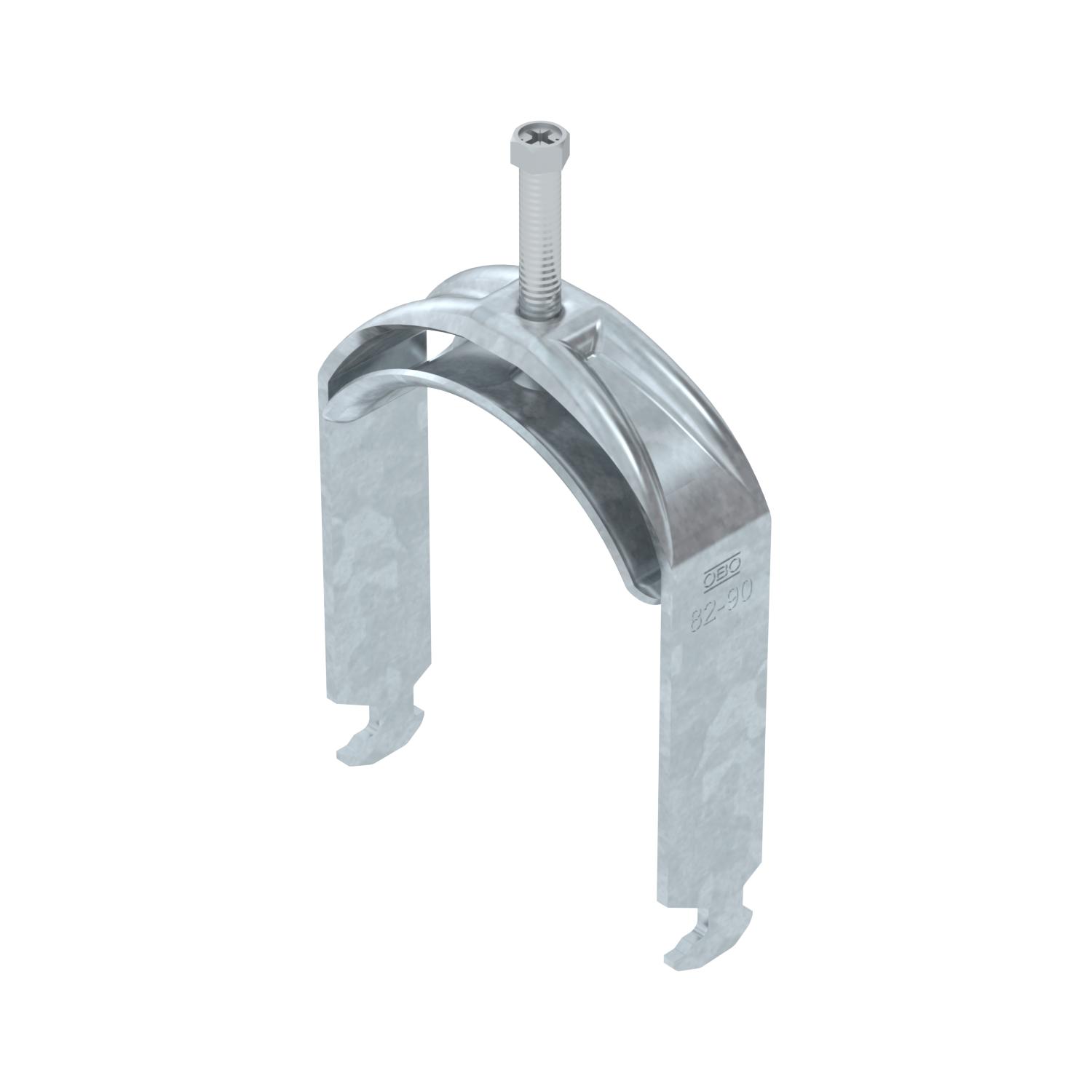

Clamp clip 2056 H-foot, 1-fold, metal pressure sleeve, FT

Št. art. 1186089 | EAN 4012196848829

Opis izdelka
Opis izdelka
Clamp clip with hammerhead foot, metal pressure sleeve with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For a slot width 16–17 mm. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. The counter-sleeve must be ordered separately.
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Slot width 16–17 mm
  • Clamp clip for C profile rail, slot width 16–17 mm
  • Razred očuvanja funkcije E30
  • Razred očuvanja funkcije E90
Tehnični podatki

Tehnični podatki

Brez halogenov da
Debelina pločevine 3 mm
Dimenzija 82-90mm
Dodatna površina vroče pocinkano
Dodatni material Jeklo
Dolžina 27 mm
Maks. vpenjalno območje D 90 mm
Maks. Zatezni moment 5 Nm
Material Jeklo
Material kadi Jeklo

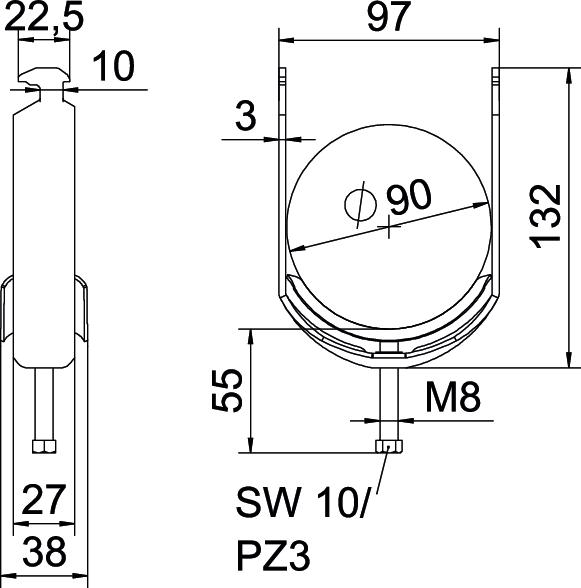

Mera A 27 mm
Mera B 97 mm
Mera C 38 mm
Mera G (mm) M8
Mera H 132 mm
Mera L 55 mm
Mera t 3 mm
Min. vpenjalno območje D 82 mm
Način montaže Jekleni montažni profil
Navoj M8
Odtis CO₂ (GWP) od zibelke do vrat 0,564 kg CO₂e / 1 Kos
Ohranitev delovanja naprav da
Površina vroče pocinkano
S kovinsko objemno spono da
S plastično objemno spono ne
Širina 97 mm
Širina utora 10 mm
Število kablov/cevi 1
Višina 132 mm
Z objemno spono ne
za premer cevi maks. 90 mm
za premer cevi min. 82 mm
za tirnico s širino zareze (z intervalom) maks. 17 mm
za tirnico s širino zareze (z intervalom) min. 16 mm
Zunanja dolžina 38 mm
Vsi tipi

Vsi tipi

Tip Min. vpenjalno območje D Maks. vpenjalno območje D Maks. Zatezni moment Št. art. Količina Min. prodajna enota
BS-H1-M-12 FT 8 mm 12 mm 3 Nm 1186002
100 Kos
BS-H1-M-16 FT 12 mm 16 mm 3 Nm 1186009
100 Kos
BS-H1-M-22 FT 16 mm 22 mm 3 Nm 1186016
100 Kos
BS-H1-M-28 FT 22 mm 28 mm 3 Nm 1186022
100 Kos
BS-H1-M-34 FT 28 mm 34 mm 3 Nm 1186029
100 Kos
BS-H1-M-40 FT 34 mm 40 mm 3 Nm 1186036
100 Kos
BS-H1-M-46 FT 40 mm 46 mm 5 Nm 1186042
100 Kos
BS-H1-M-52 FT 46 mm 52 mm 5 Nm 1186049
100 Kos
BS-H1-M-58 FT 52 mm 58 mm 5 Nm 1186056
100 Kos
BS-H1-M-64 FT 58 mm 64 mm 5 Nm 1186062
100 Kos
BS-H1-M-70 FT 64 mm 70 mm 5 Nm 1186069
50 Kos
BS-H1-M-76 FT 70 mm 76 mm 5 Nm 1186076
25 Kos
BS-H1-M-82 FT 76 mm 82 mm 5 Nm 1186082
25 Kos
BS-H1-M-90 FT 82 mm 90 mm 5 Nm 1186089
25 Kos
BS-H1-M-100 FT 90 mm 100 mm 5 Nm 1186097
25 Kos
