Clamp clip 2056 H-foot 2-fold, metal pressure sleeve, FT 58 | 64 | 5

Clamp clip 2056 H-foot 2-fold, metal pressure sleeve, FT

Št. art. 1186063 | EAN 4012196848782

Št. art. / Tip

Min. vpenjalno območje D

Maks. vpenjalno območje D

Maks. Zatezni moment

Opis izdelka

Opis izdelka

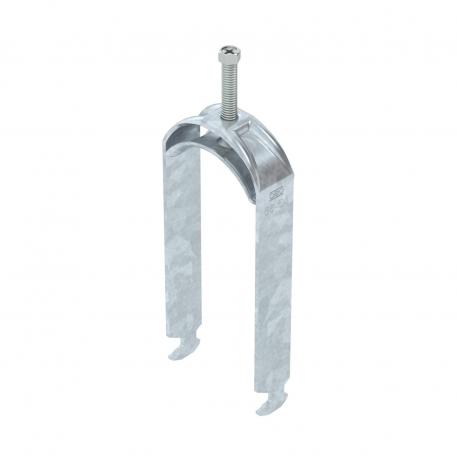

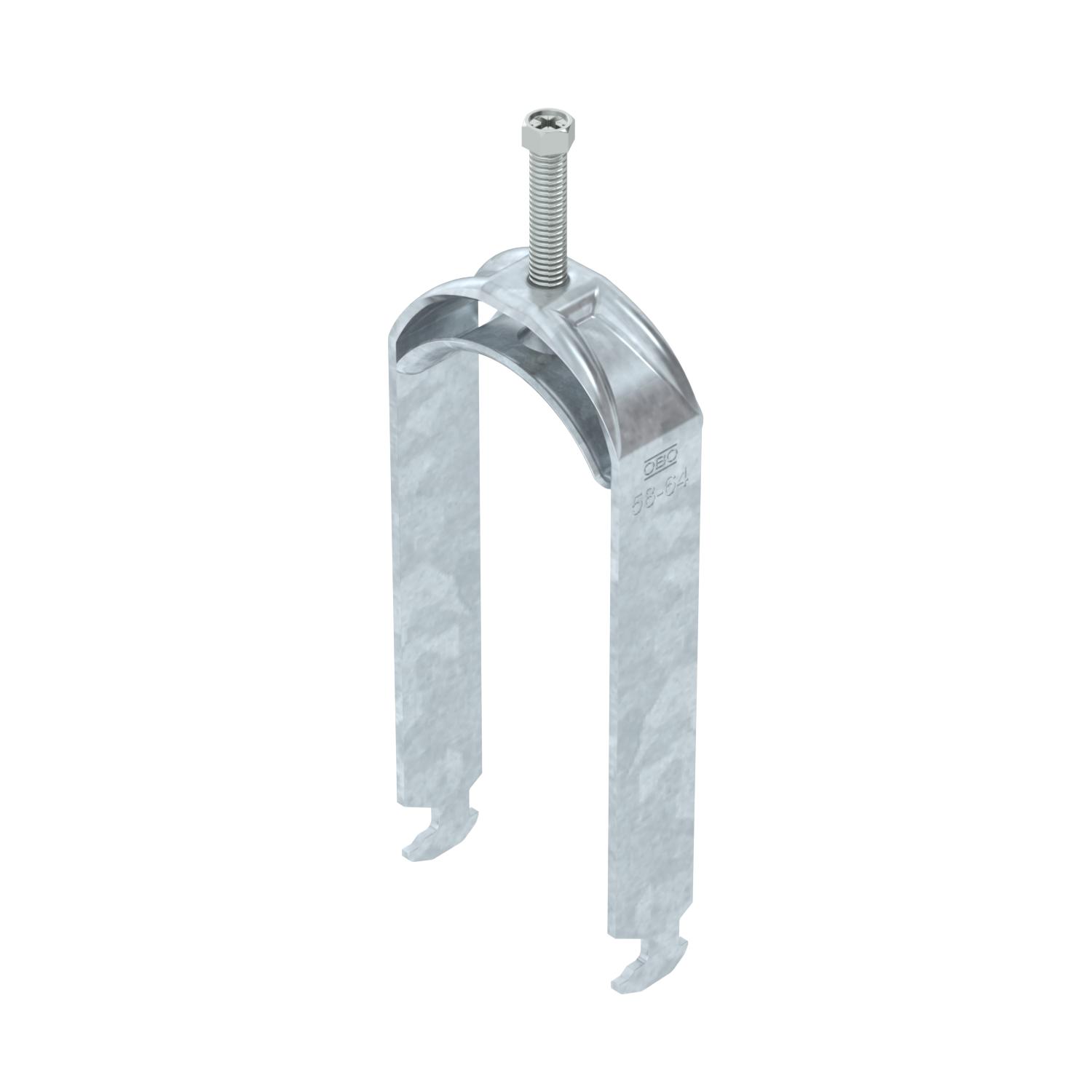

Clamp clip with hammerhead foot, metal pressure sleeve with rounded edges to protect the cable. For vertical and horizontal mounting of 2 single cables on a C-profile rail. For a slot width 16–17 mm. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. Multiple cables should be separated by double sleeves. We recommend the use of a counter-sleeve.

Tehnični podatki

Tehnični podatki

Brez halogenov	da
Debelina pločevine	2,5 mm
Dimenzija	58-64mm
Dodatna površina	vroče pocinkano
Dodatni material	Jeklo
Dolžina	25 mm
Maks. vpenjalno območje D	64 mm
Maks. Zatezni moment	5 Nm
Material	Jeklo
Material kadi	Jeklo

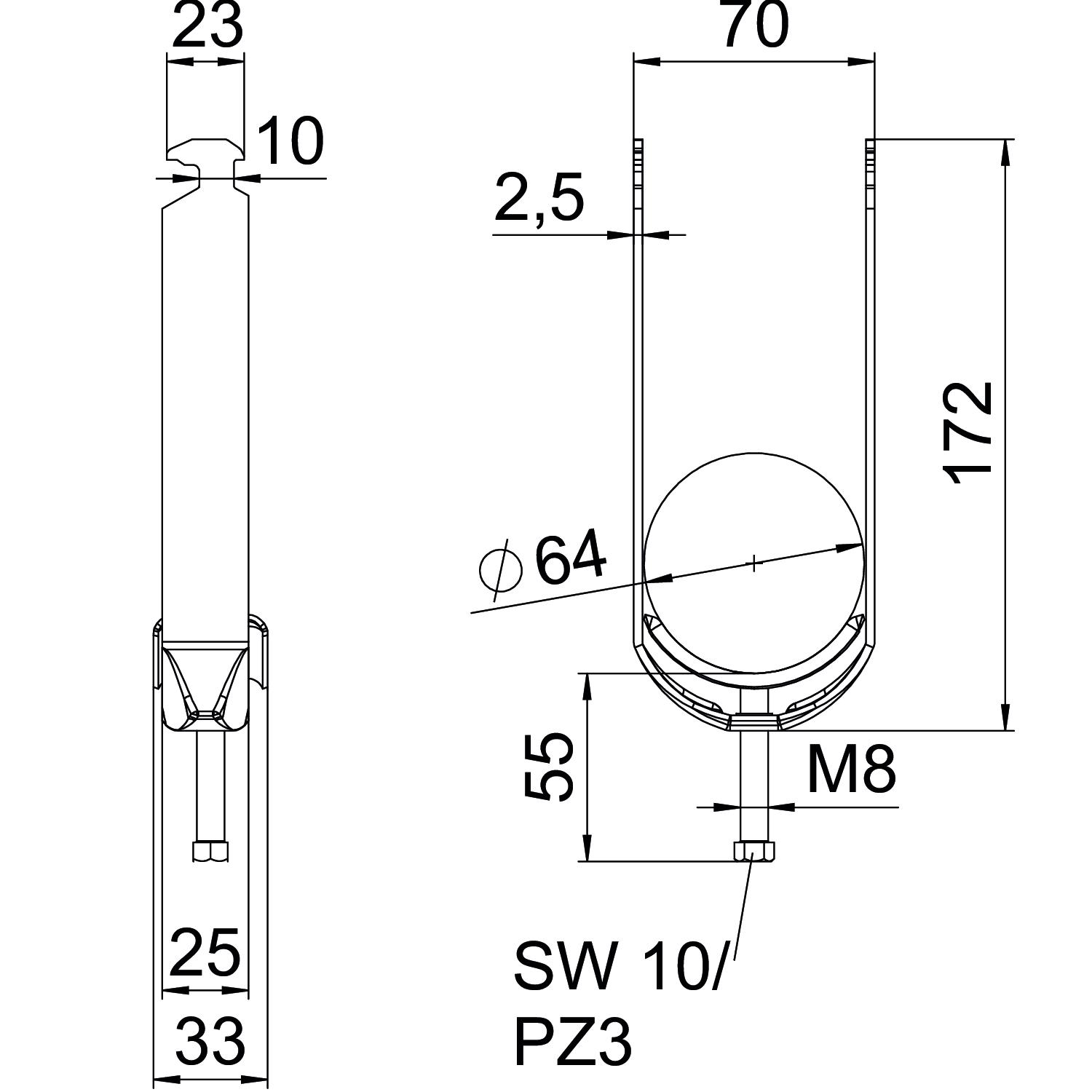

Mera A	25 mm
Mera B	70 mm
Mera C	33 mm
Mera G (mm)	M8
Mera H	172 mm
Mera L	55 mm
Mera t	2,5 mm

Min. vpenjalno območje D	58 mm
Način montaže	Jekleni montažni profil
Navoj	M8
Ohranitev delovanja naprav	da
Površina	vroče pocinkano
S kovinsko objemno spono	da
S plastično objemno spono	ne
Širina	70 mm
Širina utora	10 mm
Število kablov/cevi	2
Višina	172 mm
Z objemno spono	ne
za premer cevi maks.	64 mm
za premer cevi min.	58 mm
za tirnico s širino zareze (z intervalom) maks.	17 mm
za tirnico s širino zareze (z intervalom) min.	16 mm
Zunanja dolžina	33 mm

Vsi tipi

Vsi tipi

Tip	Min. vpenjalno območje D	Maks. vpenjalno območje D	Maks. Zatezni moment	Št. art.	Količina	Min. prodajna enota
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Kos	50 Kos
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Kos	50 Kos
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Kos	50 Kos
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Kos	50 Kos
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Kos	50 Kos
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Kos	50 Kos
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Kos	50 Kos
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Kos	50 Kos
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Kos	50 Kos
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Kos	50 Kos
