Clamp clip 2056 H-foot, 3-fold, metal pressure sleeve, FT
Št. art. 1186031 | EAN 4012196848669
- Opis izdelka
-
Opis izdelkaClamp clip with hammerhead foot, metal pressure sleeve with rounded edges to protect the cable. For vertical and horizontal mounting of 3 single cables on a C-profile rail. For a slot width 16–17 mm. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. Multiple cables should be separated by double sleeves. We recommend the use of a counter-sleeve.
-
- Tehnični podatki
-
Tehnični podatki

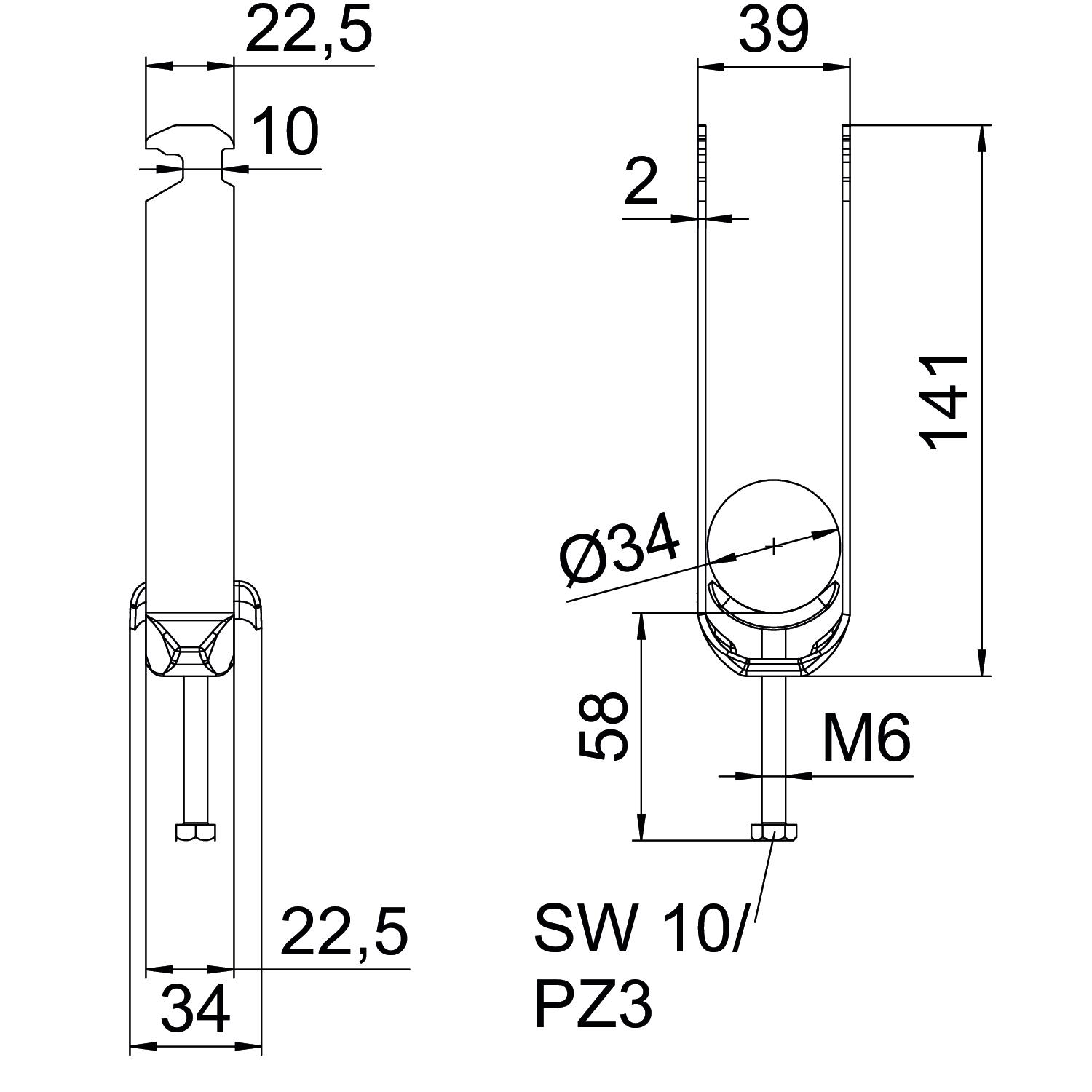

Brez halogenov da Debelina pločevine 2 mm Dimenzija 28-34mm Dodatna površina vroče pocinkano Dodatni material Jeklo Dolžina 22,5 mm Maks. vpenjalno območje D 34 mm Maks. Zatezni moment 3 Nm Material Jeklo Material kadi Jeklo Mera A 22,5 mm Mera B 39 mm Mera C 34 mm Mera G (mm) M6 Mera H 141 mm Mera L 58 mm Mera t 2 mm Min. vpenjalno območje D 28 mm Način montaže Jekleni montažni profil Navoj M6 Ohranitev delovanja naprav da Površina vroče pocinkano S kovinsko objemno spono da S plastično objemno spono ne Širina 39 mm Širina utora 10 mm Število kablov/cevi 3 Višina 141 mm Z objemno spono ne za premer cevi maks. 34 mm za premer cevi min. 28 mm za tirnico s širino zareze (z intervalom) maks. 17 mm za tirnico s širino zareze (z intervalom) min. 16 mm Zunanja dolžina 34 mm - Vsi tipi
-
Vsi tipi
- Prenosi
-
Podatkovni list BS-H3-M-34 FT / 1186031 , 0.23MB , pdfEU-Izjava o skladnosti BS-H3-M-34 FT / 1186031 , 0.15MB , pdfNavodila za montažo Bügelschelle H-Fuß Metall , 3.04MB , pdf
