Clamp clip 2056 H-foot, 3-fold, metal pressure sleeve, FT
Št. art. 1186004 | EAN 4012196848546
- Opis izdelka
-
Opis izdelkaClamp clip with hammerhead foot, metal pressure sleeve with rounded edges to protect the cable. For vertical and horizontal mounting of 3 single cables on a C-profile rail. For a slot width 16–17 mm. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. Multiple cables should be separated by double sleeves. We recommend the use of a counter-sleeve.
-
- Tehnični podatki
-
Tehnični podatki

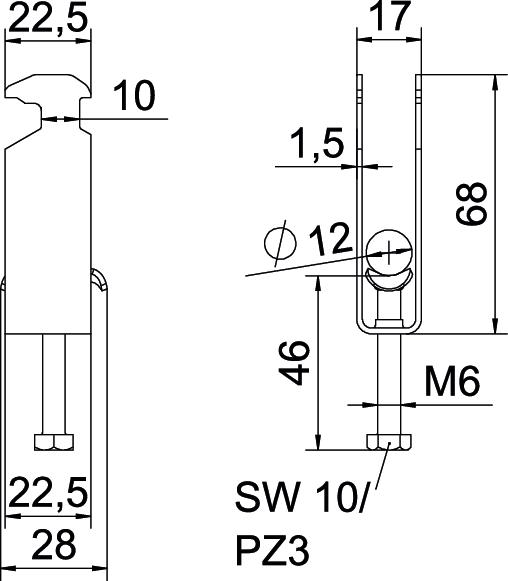

Brez halogenov da Debelina pločevine 1,5 mm Dimenzija 08-12mm Dodatna površina vroče pocinkano Dodatni material Jeklo Dolžina 22,5 mm Maks. vpenjalno območje D 12 mm Maks. Zatezni moment 3 Nm Material Jeklo Material kadi Jeklo Mera A 22,5 mm Mera B 17 mm Mera C 28 mm Mera G (mm) M6 Mera H 68 mm Mera L 46 mm Mera t 1,5 mm Min. vpenjalno območje D 8 mm Način montaže Jekleni montažni profil Navoj M6 Odtis CO₂ (GWP) od zibelke do vrat 0,097 kg CO₂e / 1 Kos Ohranitev delovanja naprav da Površina vroče pocinkano S kovinsko objemno spono da S plastično objemno spono ne Širina 17 mm Širina utora 10 mm Število kablov/cevi 3 Višina 68 mm Z objemno spono ne za premer cevi maks. 12 mm za premer cevi min. 8 mm za tirnico s širino zareze (z intervalom) maks. 17 mm za tirnico s širino zareze (z intervalom) min. 16 mm Zunanja dolžina 28 mm - Vsi tipi
-
Vsi tipi
- Prenosi
-
Podatkovni list BS-H3-M-12 FT / 1186004 , 0.21MB , pdfEU-Izjava o skladnosti BS-H3-M-12 FT / 1186004 , 0.15MB , pdfREACH Izjava o skladnosti BS-H3-M-12 FT / 1186004 , 0.12MB , pdfRoHS Izjava o skladnosti BS-H3-M-12 FT / 1186004 , 0.12MB , pdfNavodila za montažo Bügelschelle H-Fuß Metall , 3.04MB , pdf
