Clamp clip 2056 N-foot, 1-fold, plastic pressure sleeve, FT 28 | 34 | 3

Clamp clip 2056 N-foot, 1-fold, plastic pressure sleeve, FT

Št. art. 1187226 | EAN 4012196852826

Št. art. / Tip

Min. vpenjalno območje D

Maks. vpenjalno območje D

Maks. Zatezni moment

Opis izdelka

Opis izdelka

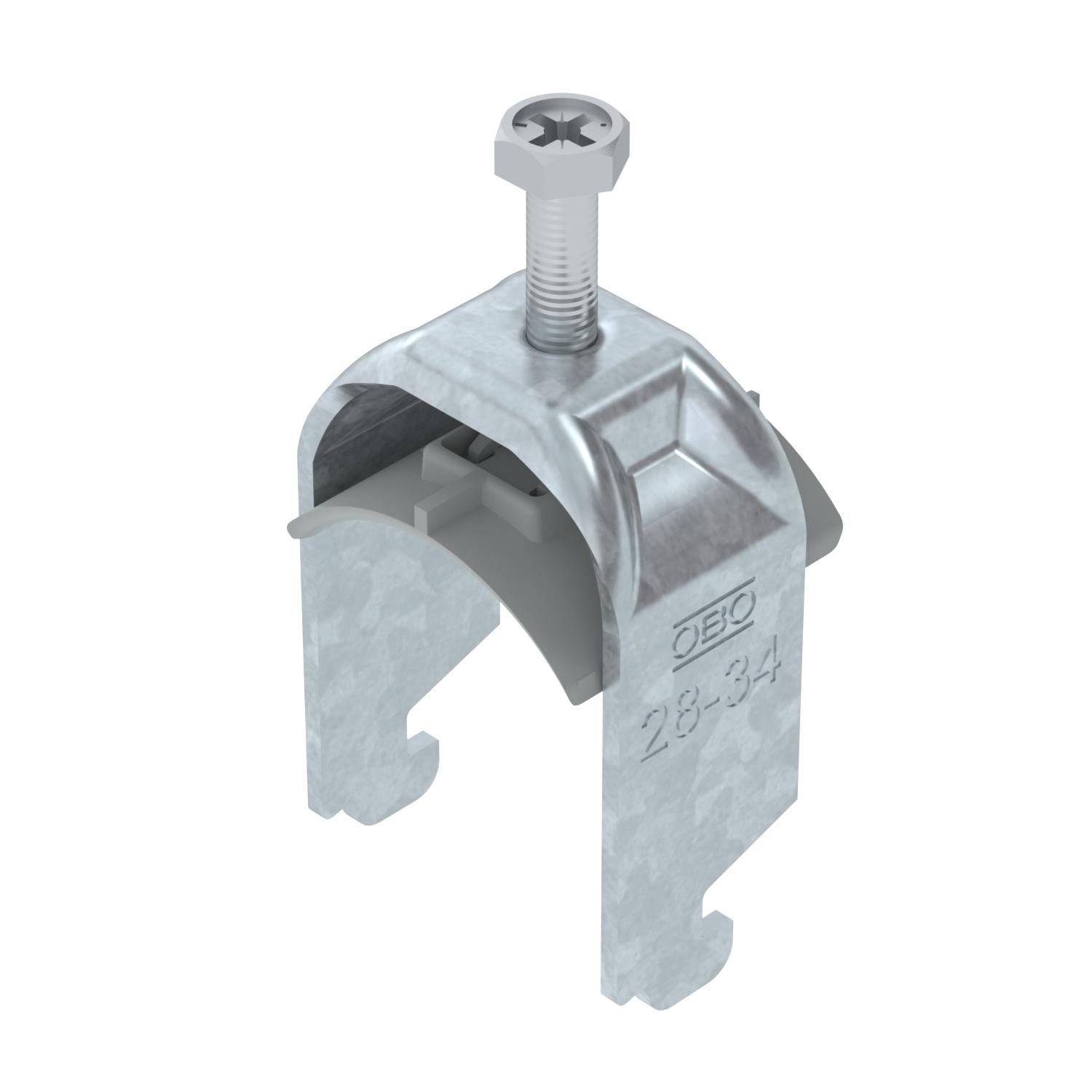

Clamp clip with N-foot, plastic pressure sleeve made of polypropylene. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For slot width 11‒12 mm With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. We recommend the use of a counter-sleeve.

Tehnični podatki

Tehnični podatki

Brez halogenov	da
Debelina pločevine	2 mm
Dimenzija	28-34mm
Dodatna površina	vroče pocinkano
Dodatni material	Jeklo
Dolžina	22,5 mm
Kakovost materiala kadi	polipropilen
Maks. vpenjalno območje D	34 mm
Maks. Zatezni moment	3 Nm
Material	Jeklo
Material kadi	Plastika

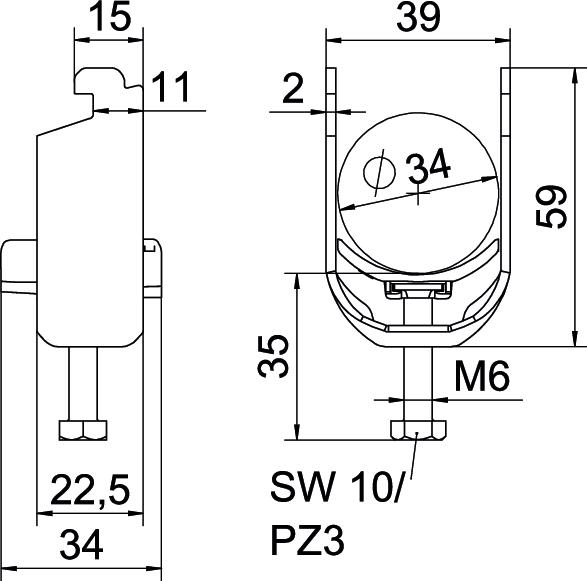

Mera A	22,5 mm
Mera B	39 mm
Mera C	34 mm
Mera G (mm)	M6
Mera H	59 mm
Mera L	35 mm

Mera t	2 mm
Min. vpenjalno območje D	28 mm
Način montaže	Jekleni montažni profil
Navoj	M6
Odtis CO₂ (GWP) od zibelke do vrat	0,316 kg CO₂e / 1 Kos
Površina	vroče pocinkano
S plastično objemno spono	da
Širina	39 mm
Širina utora	10 mm
Število kablov/cevi	1
Višina	59 mm
Z objemno spono	ne
za premer cevi maks.	34 mm
za premer cevi min.	28 mm
za tirnico s širino zareze (z intervalom) maks.	12 mm
za tirnico s širino zareze (z intervalom) min.	11 mm
Zunanja dolžina	34 mm

Vsi tipi

Vsi tipi

Tip	Min. vpenjalno območje D	Maks. vpenjalno območje D	Maks. Zatezni moment	Št. art.	Količina	Min. prodajna enota
BS-N1-K-12 FT	8 mm	12 mm	3 Nm	1187202	Kos	100 Kos
BS-N1-K-16 FT	12 mm	16 mm	3 Nm	1187208	Kos	100 Kos
BS-N1-K-22 FT	16 mm	22 mm	3 Nm	1187214	Kos	100 Kos
BS-N1-K-28 FT	22 mm	28 mm	3 Nm	1187220	Kos	100 Kos
BS-N1-K-34 FT	28 mm	34 mm	3 Nm	1187226	Kos	100 Kos
BS-N1-K-40 FT	34 mm	40 mm	3 Nm	1187232	Kos	100 Kos
BS-N1-K-46 FT	40 mm	46 mm	5 Nm	1187238	Kos	100 Kos
BS-N1-K-52 FT	46 mm	52 mm	5 Nm	1187244	Kos	100 Kos
BS-N1-K-58 FT	52 mm	58 mm	5 Nm	1187250	Kos	50 Kos
BS-N1-K-64 FT	58 mm	64 mm	5 Nm	1187256	Kos	50 Kos
BS-N1-K-70 FT	64 mm	70 mm	5 Nm	1187262	Kos	50 Kos
