Clamp clip 2056 U-foot, 1-fold, metal pressure sleeve, FT 28 | 34 | 3

Clamp clip 2056 U-foot, 1-fold, metal pressure sleeve, FT

Št. art. 1186529 | EAN 4012196849956

Št. art. / Tip

Min. vpenjalno območje D

Maks. vpenjalno območje D

Maks. Zatezni moment

Opis izdelka

Opis izdelka

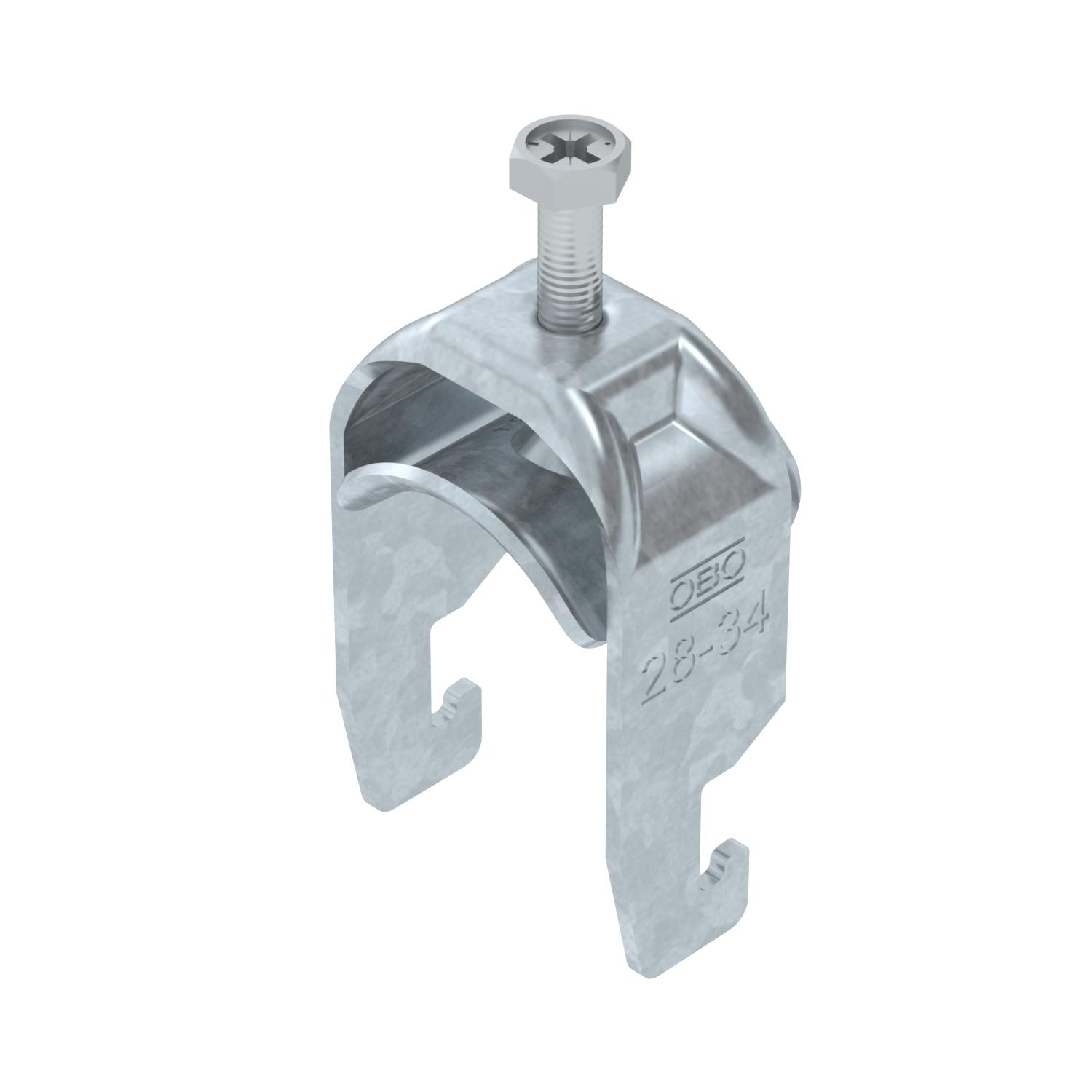

Clamp clip with U-foot, metal pressure sleeve with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For slot width 18–22 mm. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. We recommend the use of a counter-sleeve.

Tehnični podatki

Tehnični podatki

Brez halogenov	da
Debelina pločevine	2 mm
Dimenzija	28-34mm
Dodatna površina	vroče pocinkano
Dodatni material	Jeklo
Dolžina	22,5 mm
Maks. vpenjalno območje D	34 mm
Maks. Zatezni moment	3 Nm
Material	Jeklo
Material kadi	Jeklo

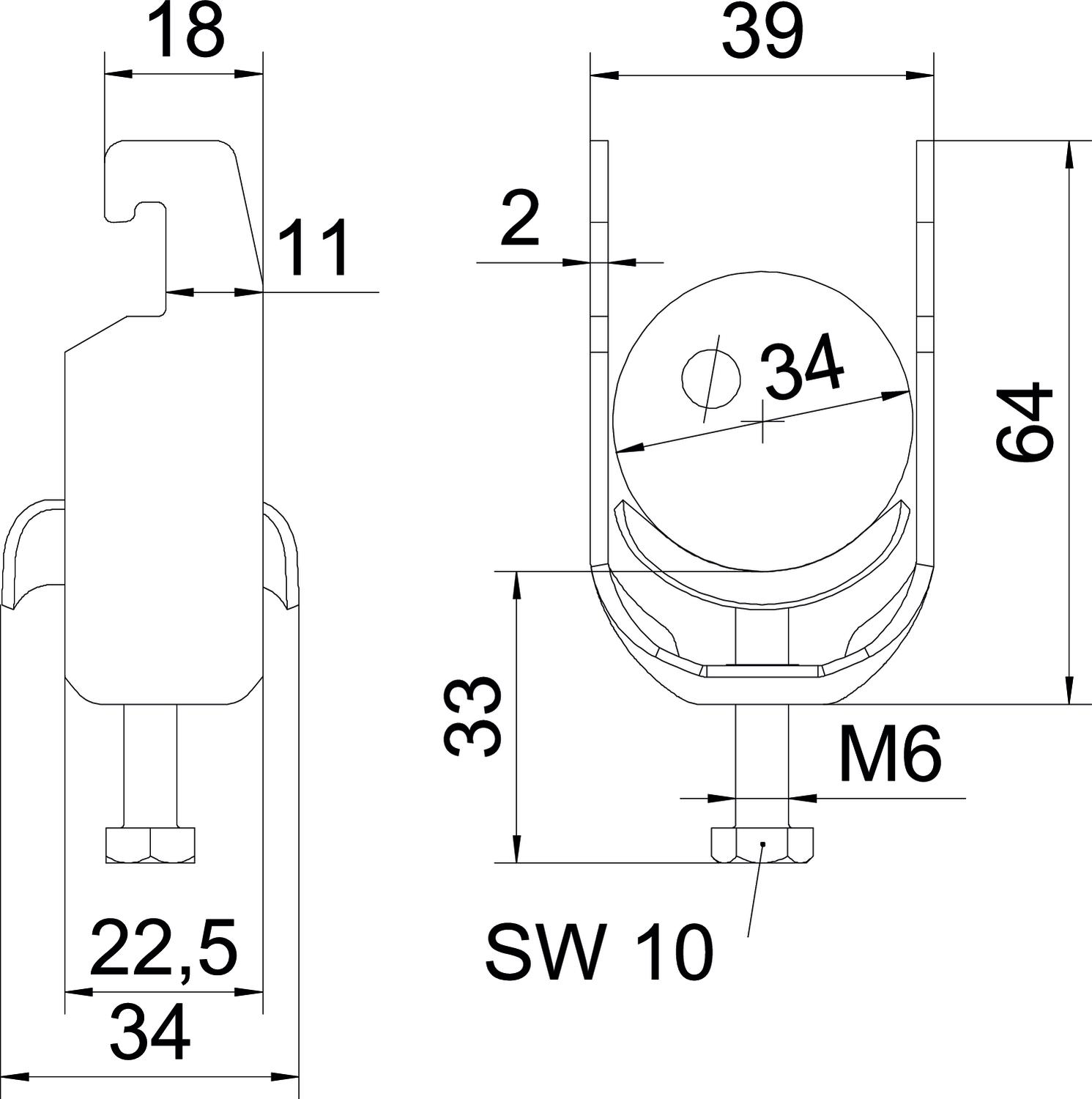

Mera A	22,5 mm
Mera B	39 mm
Mera C	34 mm
Mera G (mm)	M6
Mera H	64 mm
Mera L	34 mm
Mera t	2 mm

Min. vpenjalno območje D	28 mm
Način montaže	Jekleni montažni profil
Navoj	M6
Odtis CO₂ (GWP) od zibelke do vrat	0,145 kg CO₂e / 1 Kos
Ohranitev delovanja naprav	da
Površina	vroče pocinkano
S kovinsko objemno spono	da
Širina	39 mm
Širina utora	10 mm
Število kablov/cevi	1
Višina	64 mm
Z objemno spono	ne
za premer cevi maks.	34 mm
za premer cevi min.	28 mm
za tirnico s širino zareze (z intervalom) maks.	22 mm
za tirnico s širino zareze (z intervalom) min.	18 mm
Zunanja dolžina	34 mm

Vsi tipi

Vsi tipi

Tip	Min. vpenjalno območje D	Maks. vpenjalno območje D	Maks. Zatezni moment	Št. art.	Količina	Min. prodajna enota
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Kos	100 Kos
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Kos	100 Kos
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Kos	100 Kos
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Kos	100 Kos
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Kos	100 Kos
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Kos	100 Kos
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Kos	100 Kos
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Kos	100 Kos
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Kos	100 Kos
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Kos	100 Kos
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Kos	50 Kos
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Kos	25 Kos
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Kos	25 Kos
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Kos	25 Kos
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Kos	25 Kos
