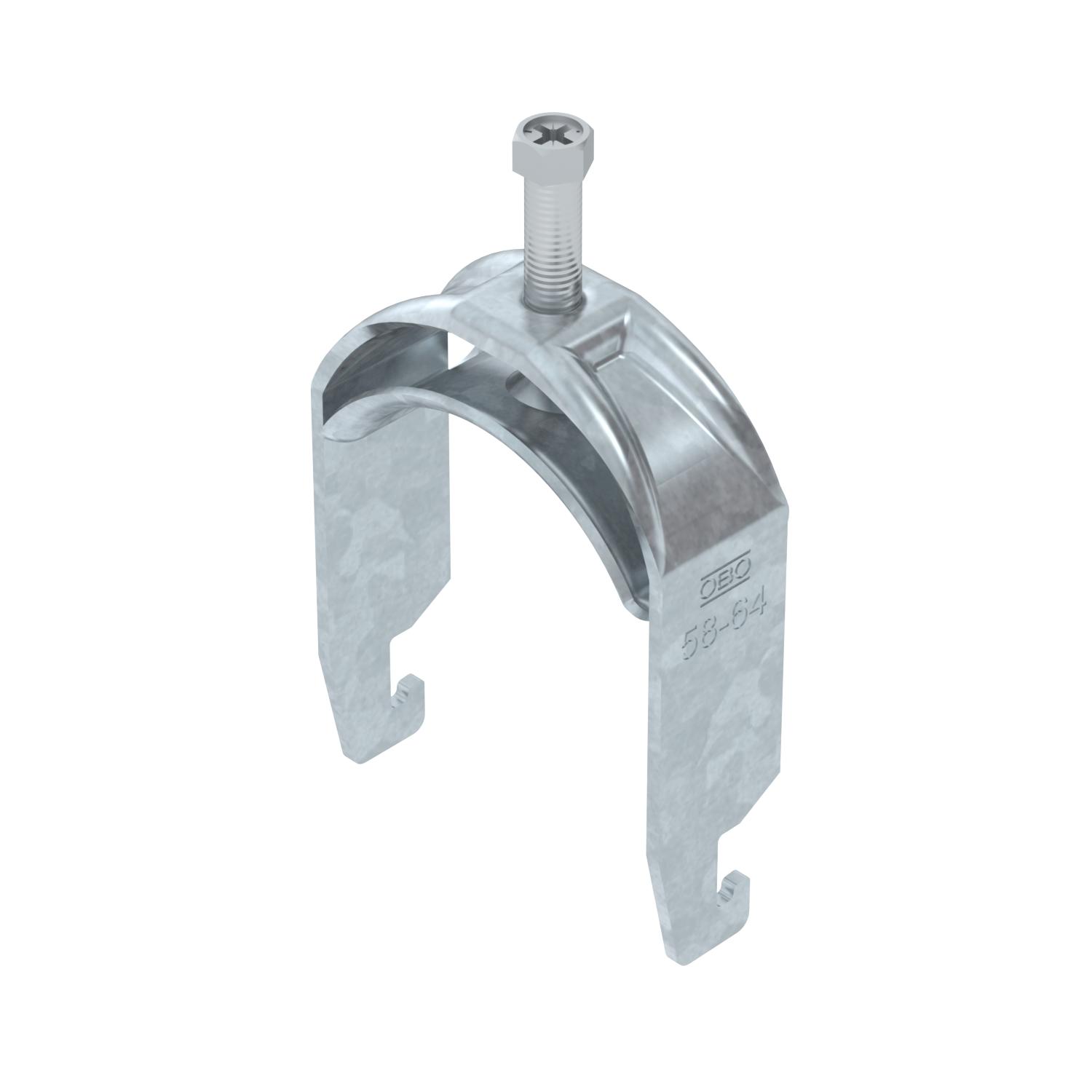

Clamp clip 2056 U-foot, 1-fold, metal pressure sleeve, FT

Št. art. 1186562 | EAN 4012196850143

Opis izdelka

Opis izdelka

Clamp clip with U-foot, metal pressure sleeve with rounded edges to protect the cable. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For slot width 18–22 mm. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. We recommend the use of a counter-sleeve.
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Slot width 18 mm
  • Slot width 22 mm
  • Clamp clip for C profile rail, slot width 18–22 mm
  • Razred očuvanja funkcije E30
  • Razred očuvanja funkcije E90
Tehnični podatki

Tehnični podatki

Brez halogenov da
Debelina pločevine 2,5 mm
Dimenzija 58-64mm
Dodatna površina vroče pocinkano
Dodatni material Jeklo
Dolžina 25 mm
Maks. vpenjalno območje D 64 mm
Maks. Zatezni moment 5 Nm
Material Jeklo
Material kadi Jeklo

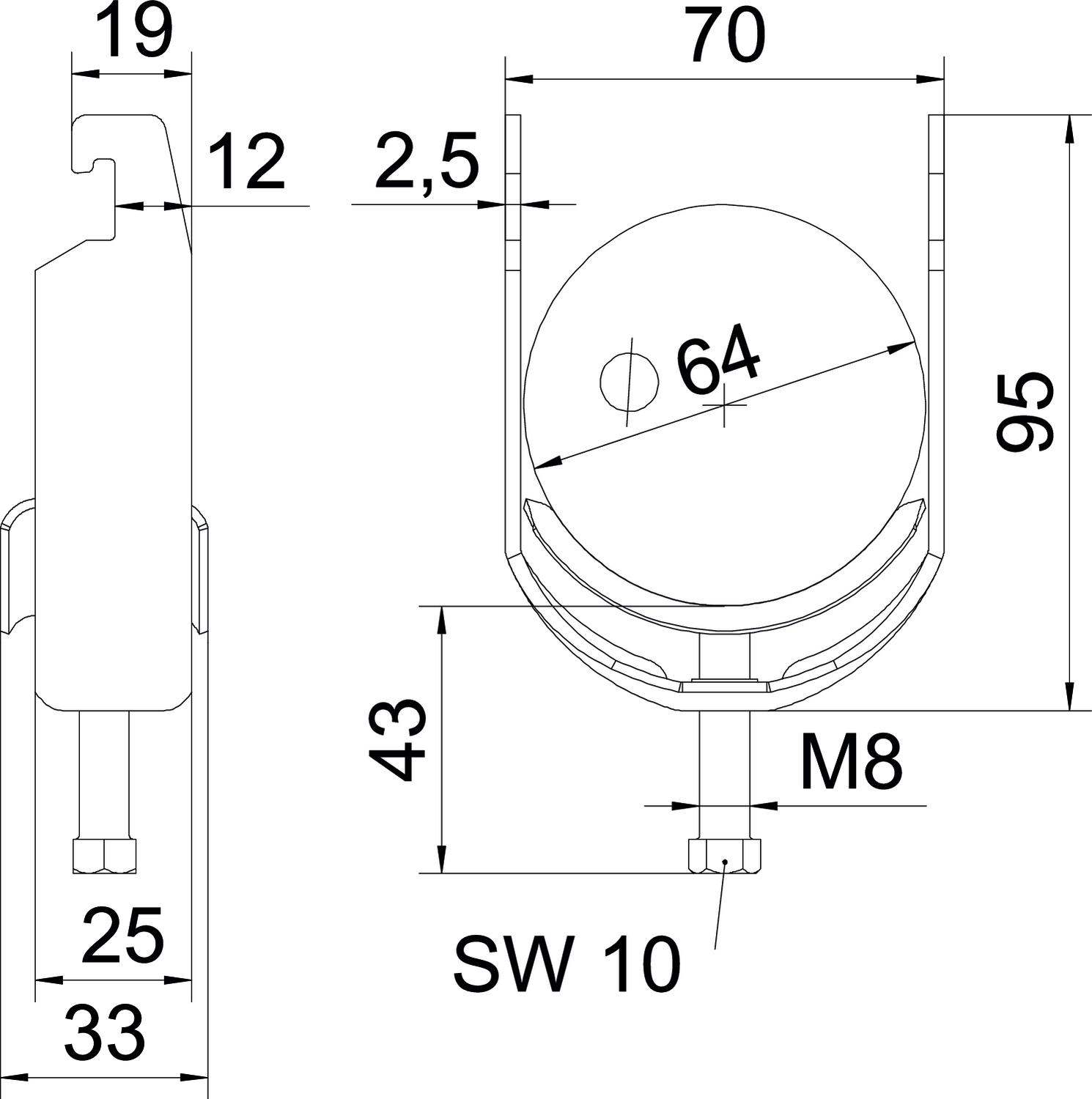

Mera A 25 mm
Mera B 70 mm
Mera C 33 mm
Mera G (mm) M8
Mera H 95 mm
Mera L 43 mm
Mera t 2,5 mm
Min. vpenjalno območje D 58 mm
Način montaže Jekleni montažni profil
Navoj M8
Ohranitev delovanja naprav da
Površina vroče pocinkano
S kovinsko objemno spono da
Širina 70 mm
Širina utora 10 mm
Število kablov/cevi 1
Višina 95 mm
Z objemno spono ne
za premer cevi maks. 64 mm
za premer cevi min. 58 mm
za tirnico s širino zareze (z intervalom) maks. 22 mm
za tirnico s širino zareze (z intervalom) min. 18 mm
Zunanja dolžina 33 mm
Vsi tipi

Vsi tipi

Tip Min. vpenjalno območje D Maks. vpenjalno območje D Maks. Zatezni moment Št. art. Količina Min. prodajna enota
BS-U1-M-12 FT 8 mm 12 mm 3 Nm 1186502
100 Kos
BS-U1-M-16 FT 12 mm 16 mm 3 Nm 1186509
100 Kos
BS-U1-M-22 FT 16 mm 22 mm 3 Nm 1186516
100 Kos
BS-U1-M-28 FT 22 mm 28 mm 3 Nm 1186522
100 Kos
BS-U1-M-34 FT 28 mm 34 mm 3 Nm 1186529
100 Kos
BS-U1-M-40 FT 34 mm 40 mm 3 Nm 1186536
100 Kos
BS-U1-M-46 FT 40 mm 46 mm 5 Nm 1186542
100 Kos
BS-U1-M-52 FT 46 mm 52 mm 5 Nm 1186549
100 Kos
BS-U1-M-58 FT 52 mm 58 mm 5 Nm 1186556
100 Kos
BS-U1-M-64 FT 58 mm 64 mm 5 Nm 1186562
100 Kos
BS-U1-M-70 FT 64 mm 70 mm 5 Nm 1186569
50 Kos
BS-U1-M-76 FT 70 mm 76 mm 5 Nm 1186576
25 Kos
BS-U1-M-82 FT 76 mm 82 mm 5 Nm 1186582
25 Kos
BS-U1-M-90 FT 82 mm 90 mm 5 Nm 1186589
25 Kos
BS-U1-M-100 FT 90 mm 100 mm 5 Nm 1186597
25 Kos
