Clamp clip 2056 U-foot, 1-fold, plastic pressure sleeve, FT 90 | 100 | 5

Clamp clip 2056 U-foot, 1-fold, plastic pressure sleeve, FT

Št. art. 1186797 | EAN 4012196851201

Št. art. / Tip

Min. vpenjalno območje D

Maks. vpenjalno območje D

Maks. Zatezni moment

Opis izdelka

Opis izdelka

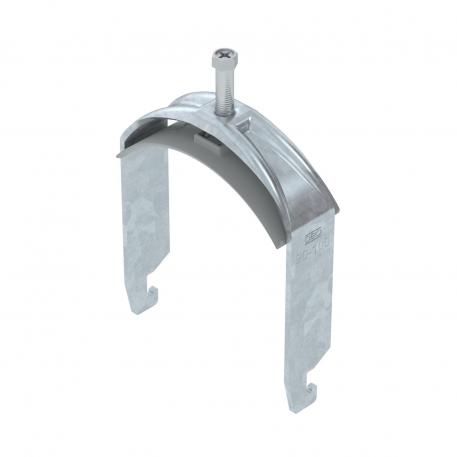

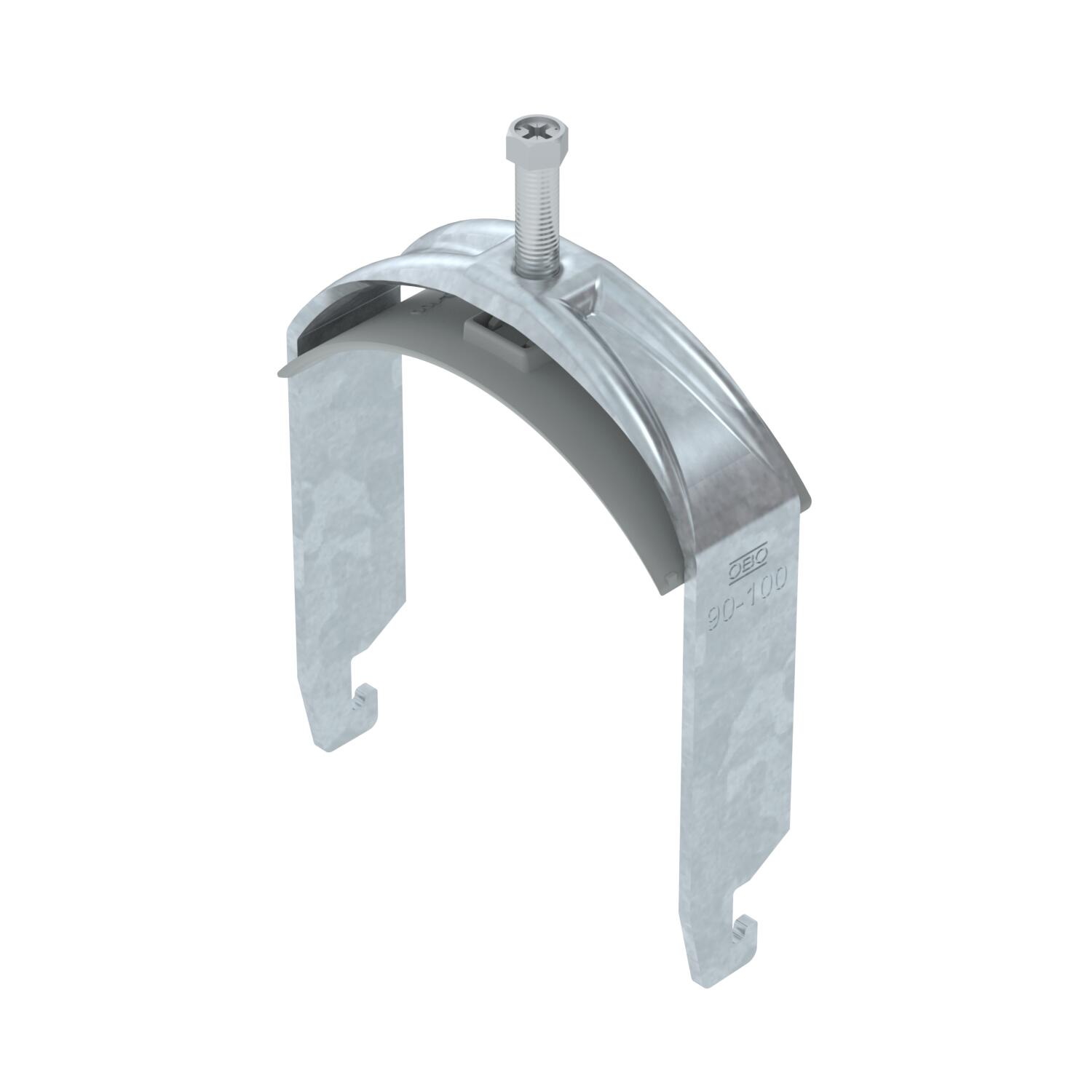

Clamp clip with U-foot, plastic pressure sleeve made of polypropylene. For vertical and horizontal mounting of 1 single cable on a C-profile rail. For slot width 18–22 mm. With 1-start screw thread on pressure sleeve, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for assembly indoors and outdoors. We recommend the use of a counter-sleeve.

Tehnični podatki

Tehnični podatki

Brez halogenov	da
Debelina pločevine	3 mm
Dimenzija	90-100mm
Dodatna površina	vroče pocinkano
Dodatni material	Jeklo
Dolžina	27 mm
Kakovost materiala kadi	polipropilen
Maks. vpenjalno območje D	100 mm
Maks. Zatezni moment	5 Nm
Material	Jeklo
Material kadi	Plastika

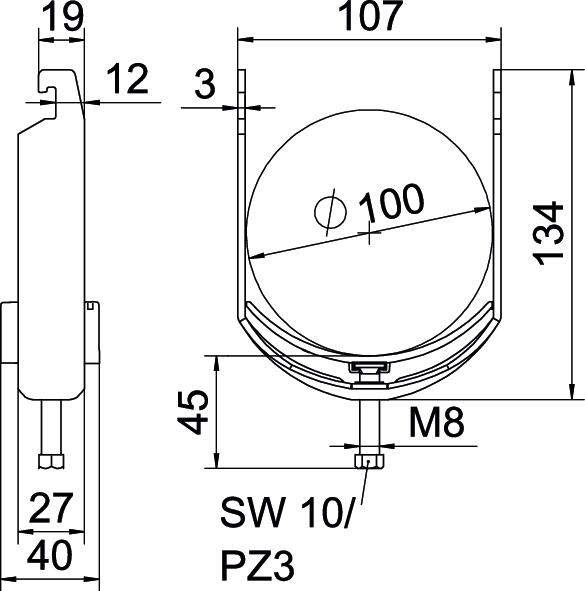

Mera A	27 mm
Mera B	107 mm
Mera C	40 mm
Mera G (mm)	M8
Mera H	134 mm
Mera L	45 mm

Mera t	3 mm
Min. vpenjalno območje D	90 mm
Način montaže	Jekleni montažni profil
Navoj	M8
Površina	vroče pocinkano
S plastično objemno spono	da
Širina	107 mm
Širina utora	10 mm
Število kablov/cevi	1
Višina	134 mm
Z objemno spono	ne
za premer cevi maks.	100 mm
za premer cevi min.	90 mm
za tirnico s širino zareze (z intervalom) maks.	22 mm
za tirnico s širino zareze (z intervalom) min.	18 mm
Zunanja dolžina	40 mm

Vsi tipi

Vsi tipi

Tip	Min. vpenjalno območje D	Maks. vpenjalno območje D	Maks. Zatezni moment	Št. art.	Količina	Min. prodajna enota
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Kos	100 Kos
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Kos	100 Kos
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Kos	100 Kos
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Kos	100 Kos
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Kos	100 Kos
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Kos	100 Kos
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Kos	100 Kos
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Kos	100 Kos
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Kos	100 Kos
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Kos	100 Kos
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Kos	50 Kos
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Kos	25 Kos
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Kos	25 Kos
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Kos	25 Kos
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Kos	25 Kos
