Coaxial protection device for BNC connection: male/female 1 | 130 | 185 | BNC

Coaxial protection device for BNC connection: male/female

Št. art. 5093252 | EAN 4012195391036

Št. art. / Tip

Število polov	1

Najvišja trajna napetost AC	130 V

Najvišja trajna napetost DC	185 V

Natični sistem	BNC

Opis izdelka

Opis izdelka

Zaščita za vodnike za prenos podatkov

• osnovna zaščita
• visoka obremenljivost z impulznim tokom 2 x 2,5 kA (10/350)
• enostavna montaža (vmesni vtič), m = vtikač/ž = vtičnica
• razne kombinacije vtikačev
• z BNC-konektorjem
• optimalne lastnosti prenosa

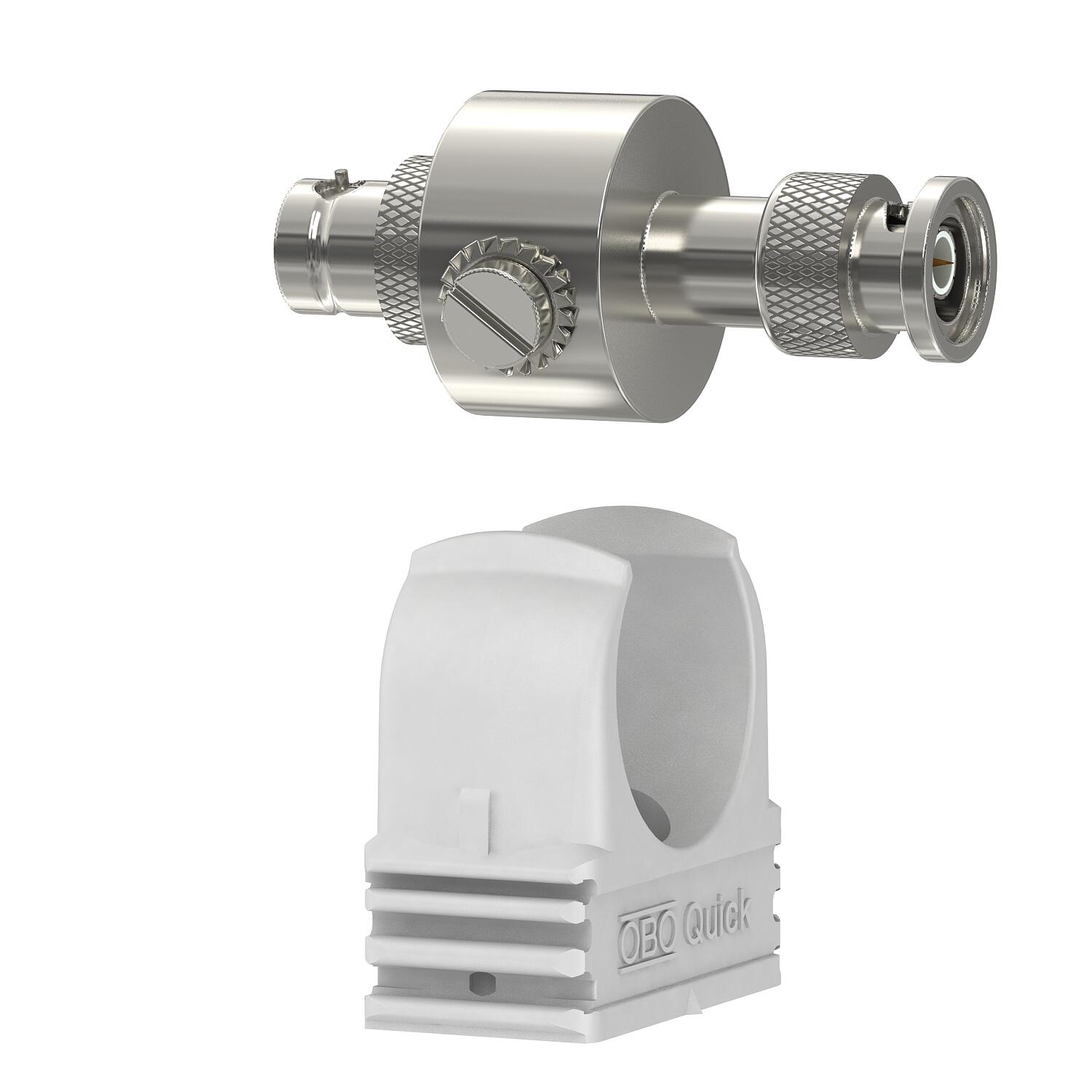

• vključena objemka OBO Quick M25 za enostavno instalacijo

Tehnični podatki

Tehnični podatki

Daljinski javljalni kontakt	ne
Dimenzija	130V
Dušenje povratnega toka	≥14 dB
Eksplozijsko preizkušena izvedba	ne
Impulzni tok	2,5 kA
Izolacijska upornost	>1 GΩ
Kapaciteta (žila-ozemljitev)	<20 pF
Kapaciteta (žila-žila)	<40 pF
Kategorie	Tip 1+2/D1+C2
LPZ	0→2
Maks. temperaturno območje uporabe	80 °C
Mejna frekvenca	2200 MHz
Min. temperaturno območje uporabe	-40 °C
Nadzor odvodnika	ne
Najvišja trajna napetost AC	130 V
Najvišja trajna napetost DC	185 V
Natični sistem	BNC
Nazivni bremenski tok AC	7 A

Nazivni bremenski tok DC	10 A
Odpornost proti udarnemu toku žila-ozemljitev	C2: 10 kV / 5 kA (8/20µs)
Odpornost proti udarnemu toku žila-žila	C2: 10 kV / 5 kA (8/20µs)
Priključek za oklop	da
Raven zaščite	<800 V
Raven zaščite žila-ozemljitev	<800 V
Raven zaščite žila-žila	<800 V
Signalizacija na aparatu	nima
Skladno z normo	IEC 61643-21
Skupni odvodni udarni tok (10/350)	D1: 5 kA
Skupni odvodni udarni tok (8/20)	10 kA
SPD po IEC 61643-21	Class I+II/D1+C2
Število polov	1
Upornost valov	50 Ω
Vrsta voda za prenapetostne odvodnike	Podatkovni kabel COAX
Vrsta zaščite	IP40
Vstavitveno slabljenje (Insertion loss)	≤0,95 dB
Zaščita	neposredno
