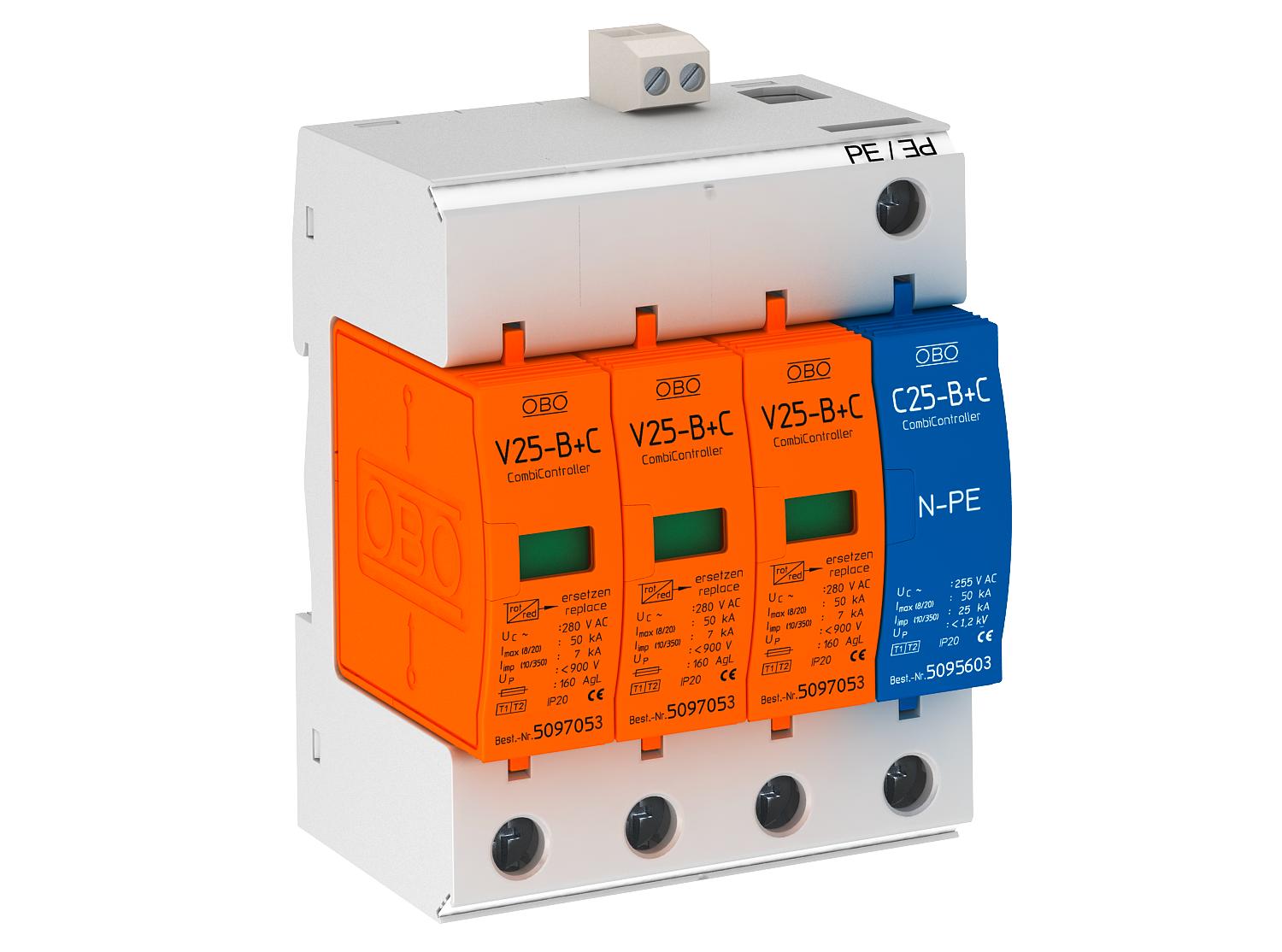

Combination arrester V25, 3-pole + NPE 280 V with remote signalling

Št. art. 5094510 | EAN 4012195239949

280 V
IP20
Opis izdelka
Opis izdelka
Kombinirani odvodnik, odvodnik toka strele in prenapetosti tipa 1+2

• celotna enota, sestavljena iz zgornjega in spodnjega dela, vnaprej sestavljena in pripravljena na priključitev
• univerzalno primeren za sisteme TN in TT
• z daljinsko signalizacijo, brezpotencialnim delovnim kontaktom za nadzor delovanja
• vtični odvodnik z dinamično ločilno pripravo
• optični prikaz delovanja
• raven zaščite < 0,9 kV
• zaprti cink-oksidovi varistorski odvodniki, ki jih ni mogoče izpihati, za uporabo v običajnih razdelilnih ohišjih
• označeni priključki
• različica FS s kontaktom za daljinsko signalizacijo (brezpotencialni delovni kontakt)

Primer uporabe: stavbe z nadzemnim napajanjem ali za realizacijo izenačitve potenciala bliskovne zaščite pri stanovanjskih stavbah.
* Komplet= zgornji in spodnji del
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest, Hungary
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • EurAsian Conformity
  • Combination protection device made of type 1 and type 2
  • Transition from LPZ 0 to LPZ 2
  • Remote signalling
Tehnični podatki

Tehnični podatki

Daljinska signalizacija da
Dimenzija 280V
Izpihano ne
Izvedba 3+NPE s FS
Izvedba polov 3+N/PE
LPZ 0→2
Maks. delovna temperatura 80 °C
Maks. omrežna zaščita pred previsokim tokom 160
Maks. presek togega voda (eno-/večžilni) 35 mm²
Maksimalna pred-varovalka 160 A
Maksimalni odvodni udarni tok (8/20 μs) 150 kA
Min. delovna temperatura -40 °C
Min. presek togega voda (eno-/večžilni) 2,5 mm²
Najvišja trajna napetost AC 280 V
Najvišja trajna napetost DC 200 V
Nazivna napetost AC (50/60 Hz) 230 V
Nazivni odvodni udarni tok (8/20 µs) 30 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N) 30 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE) 30 kA
Oblika omrežja drugo
Oblika omrežja TN da
Oblika omrežja TN-C-S da
Oblika omrežja TN-S da
Oblika omrežja TT da
Odvodni udarni tok (8/20 µs) [skupaj] 50 kA
Signalizacija na aparatu nima
SPD po EN 61643-11 Tip 1+2
SPD po IEC 61643-1 class I+II
Število polov 3
Struja munje (10/350) [skupno] 25 kA
Udarni tok strele (10/350 μs) 7 kA
Vklopni čas <25 ns
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Izvedba polov Najvišja trajna napetost AC Vrsta zaščite Št. art. Količina Min. prodajna enota
V25-B+C 3+NPE-FS 3+N/PE 280 V IP20 5094510
1 Kos
V25-B+C 1+NPE+FS 1+N/PE 280 V IP20 5094444
1 Kos
