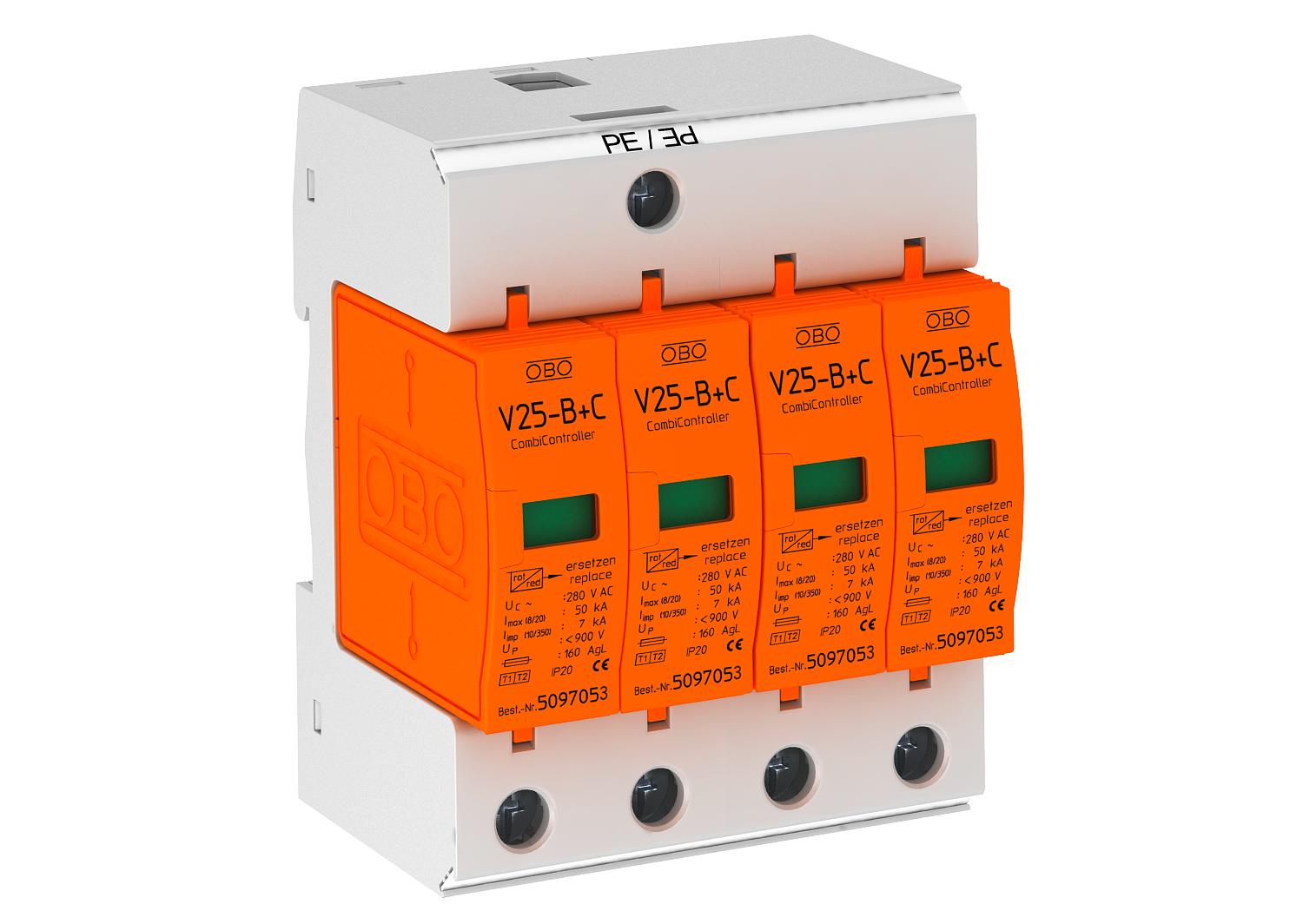

Combination arrester V25, 4-pole 280 V 4 | 280 | IP20

Combination arrester V25, 4-pole 280 V

Št. art. 5094426 | EAN 4012195239741

Št. art. / Tip

Izvedba polov

Najvišja trajna napetost AC	280

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Kombinirani odvodnik, odvodnik toka strele in prenapetosti tipa 1+2

• celotna enota, sestavljena iz zgornjega in spodnjega dela, vnaprej sestavljena in pripravljena na priključitev
• za sisteme TN
• vtični odvodnik z dinamično ločilno pripravo
• z optičnim prikazom delovanja
• Raven zaščite < 0,9 kV
• zaprti cink-oksidovi varistorski odvodniki, ki jih ni mogoče izpihati, za uporabo v običajnih razdelilnih ohišjih
• označeni priključki

Primer uporabe: stavbe z nadzemnim napajanjem ali za realizacijo izenačitve potenciala bliskovne zaščite pri stanovanjskih stavbah.
* Komplet= zgornji in spodnji del

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	ne

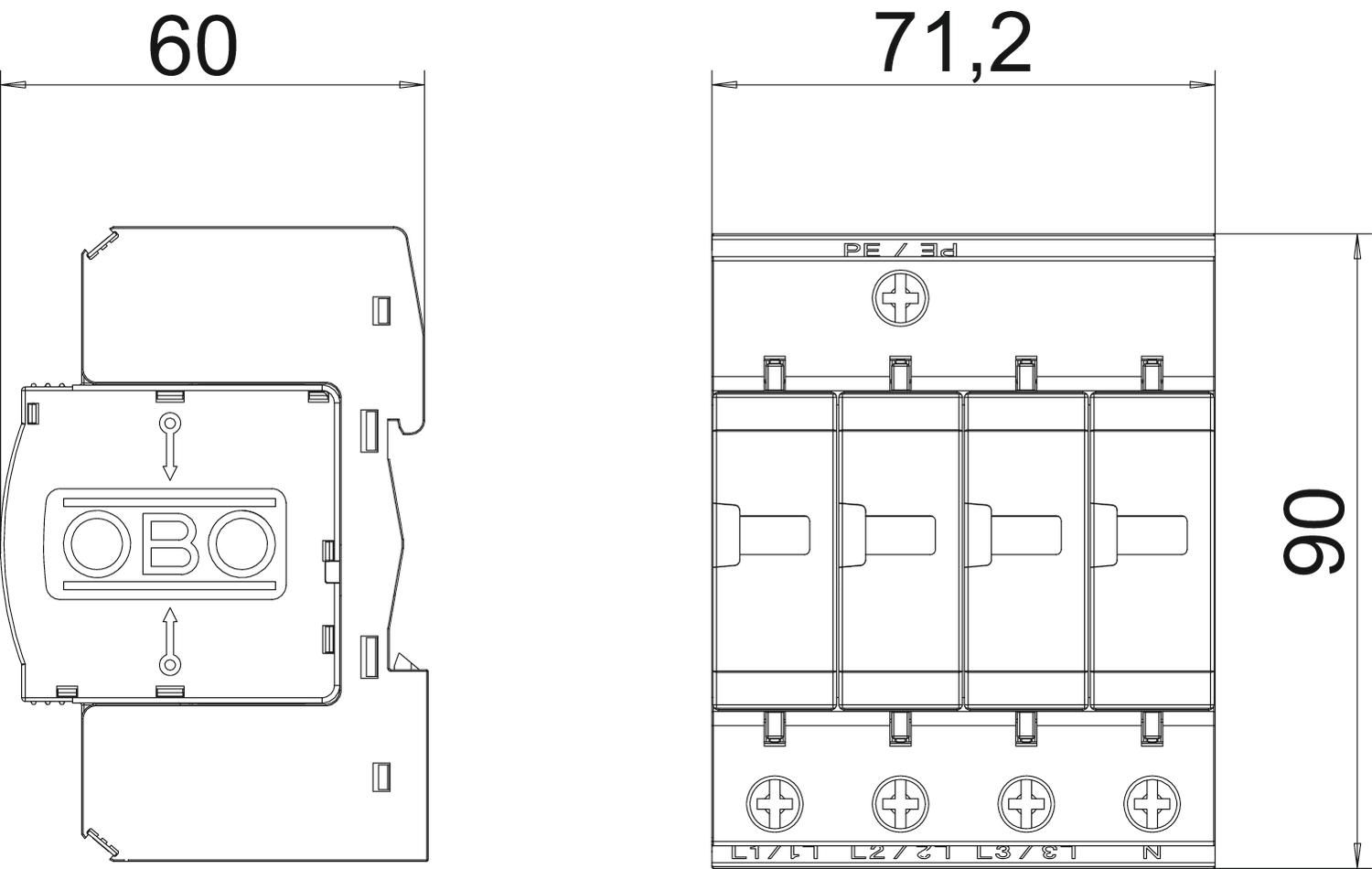

Dimenzija	280V
Izpihano	ne
Izvedba	4-polni
Izvedba polov	4
LPZ	0→2
Maks. delovna temperatura	80 °C
Maks. omrežna zaščita pred previsokim tokom	160
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maksimalna pred-varovalka	160 A
Maksimalni odvodni udarni tok (8/20 μs)	50 kA
Min. delovna temperatura	-40 °C
Min. presek togega voda (eno-/večžilni)	2,5 mm²
Najvišja trajna napetost AC	280
Najvišja trajna napetost DC	200
Nazivna napetost AC (50/60 Hz)	230 V
Nazivni odvodni udarni tok (8/20 µs)	30 kA

Nazivni odvodni udarni tok (8/20 µs) (L-N)	30 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE)	30 kA
Oblika omrežja	drugo
Oblika omrežja TN	da
Oblika omrežja TN-C	da
Oblika omrežja TN-C-S	da
Oblika omrežja TN-S	da
Odvodni udarni tok (8/20 µs) [skupaj]	120 kA
Razred testiranja tip 2	da
Signalizacija na aparatu	optični
SPD po EN 61643-11	Tip 1+2
SPD po IEC 61643-1	class I+II
Število polov	4
Struja munje (10/350) [skupno]	25 kA
Udarni tok strele (10/350 μs)	7 kA
Vklopni čas	<25 ns
Vrsta zaščite	IP20
