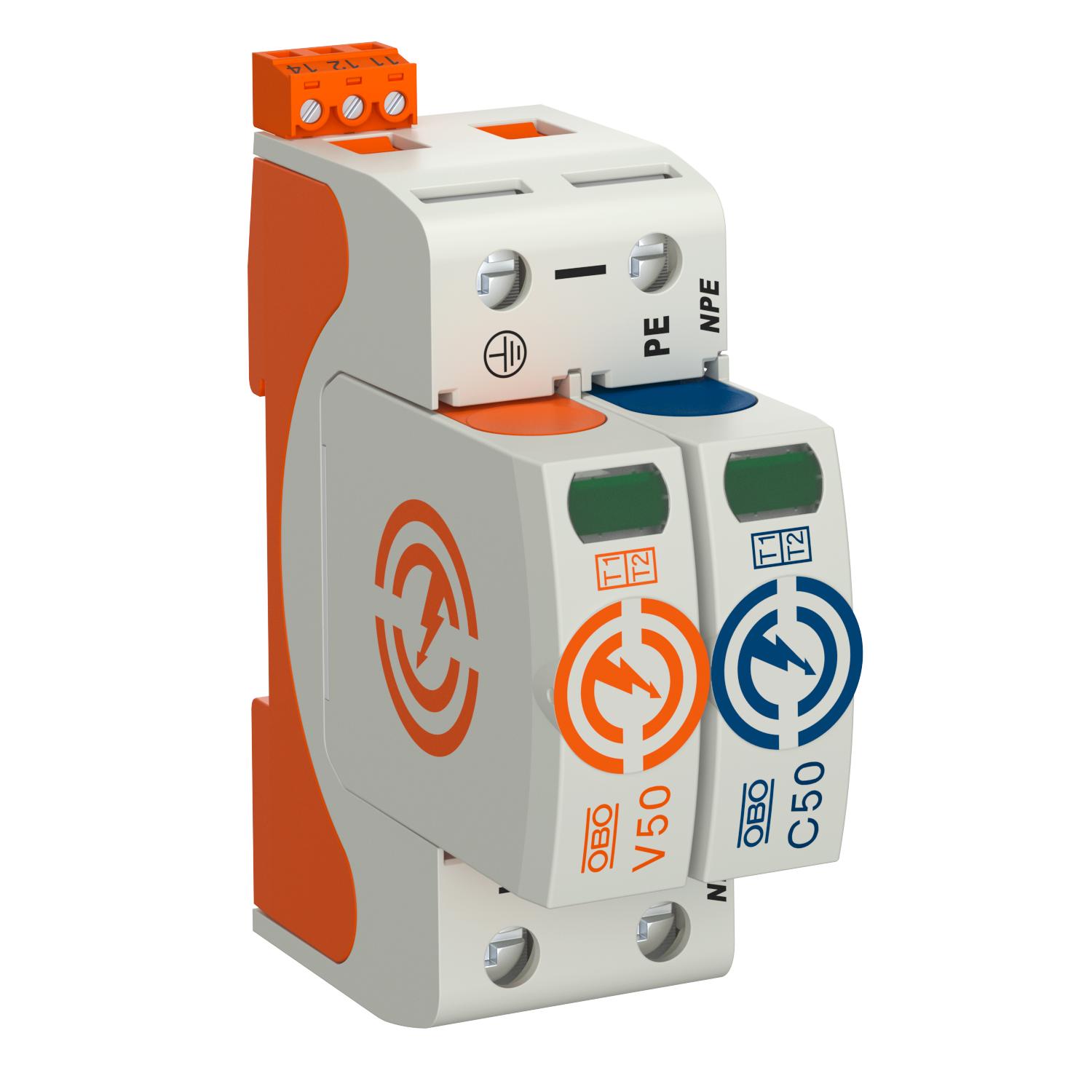

Combination arrester V50, 1-pole + NPE with FS 150 V
Št. art. 5093460 | EAN 4012196398690
- Opis izdelka
-
Opis izdelkaKombinirani odvodnik toka strele tip 1+2
• za izenačitev potenciala zaščite pred udarom strele po VDE 0185-305 (IEC 62305)
• zmogljivost odvajanja 12,5 kA (10/350) na pol in do 50 kA (10/350) skupno
• modularni vtični odvodnik z ločilno pripravo in optičnim prikazom delovanja
• mehanizem za zaklepanje izmenljivih vložkov z zaščito pred vibracijami in zaščito pred napačno spojitvijo
• plastika po UL 94 V-0
• različice FS imajo daljinsko signalizacijo s kontaktom brez potenciala
Uporaba: izenačitev potenciala zaščite pred udarom strele za gradbene objekte razreda zaščite III in IV.
* Komplet= zgornji in spodnji del
-

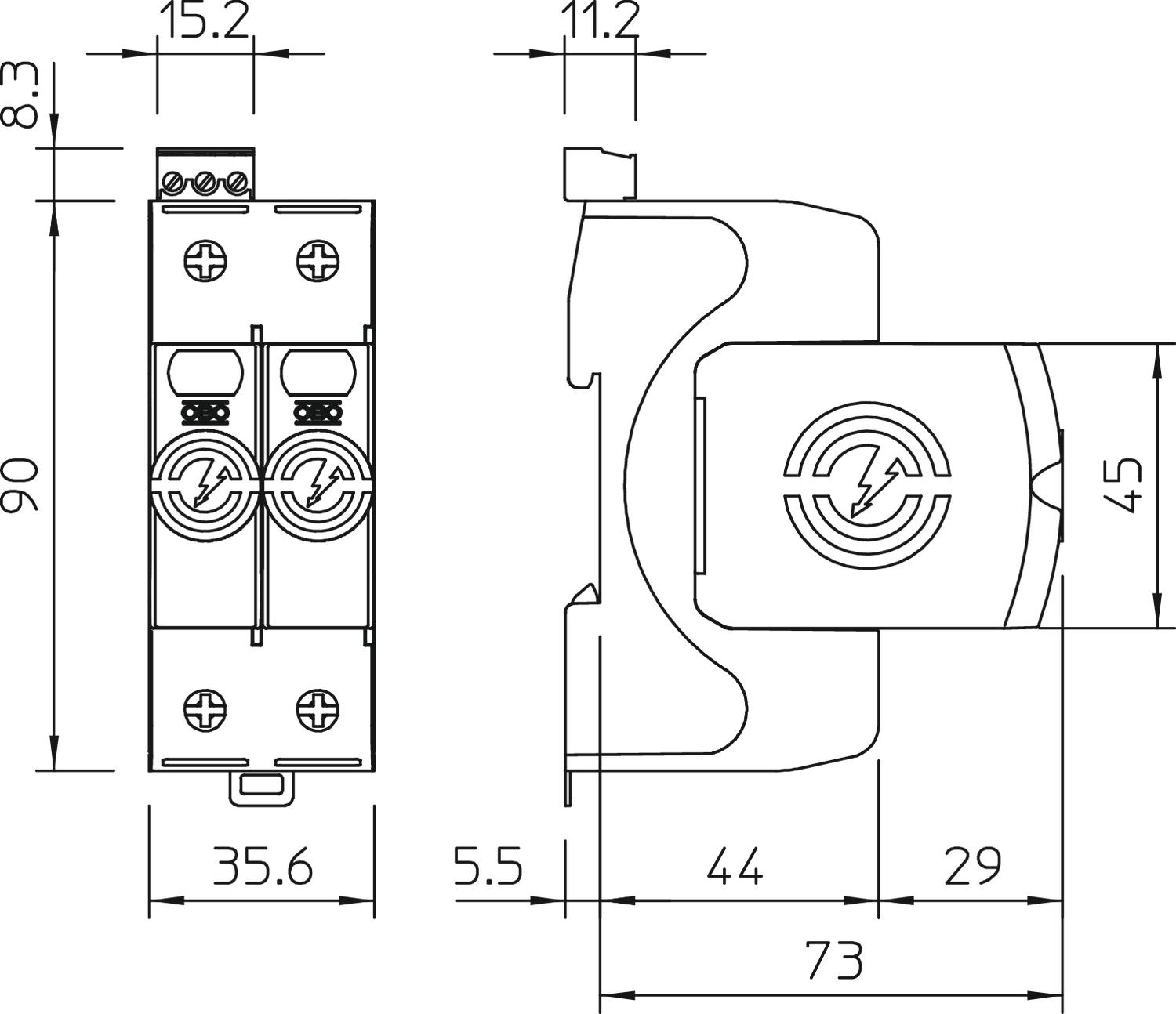

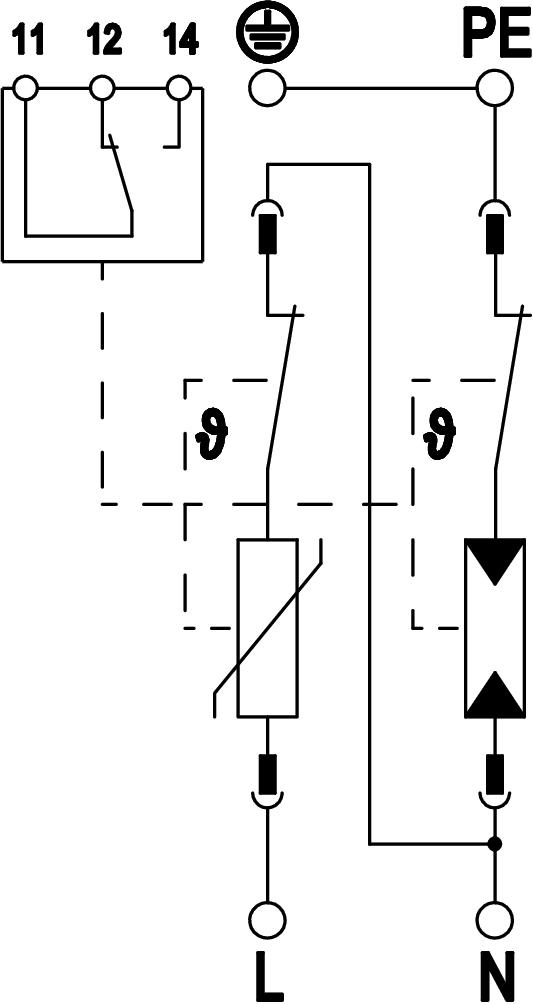

- Tehnični podatki
-
Tehnični podatki
Daljinska signalizacija da Dimenzija 150V Dovoljenja VDE Integrirana predvarovalka ne Izpihano ne Izvedba polov 1+N/PE Kontakti FM Preklopni kontakt Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 50 kA eff Maks. delovna temperatura 80 °C Maks. omrežna zaščita pred previsokim tokom 160 A gL/gG Maks. presek fleksibilnega voda (finožilni) 35 mm² Maks. presek fleksibilnega voda (finožilni) 2 AWG Maks. presek togega voda (eno-/večžilni) 35 mm² Maks. presek togega voda (eno-/večžilni) 2 AWG Maks. priključni presek sponk FM 16 AWG Maks. priključni presek sponk FM 1,5 mm² Maksimalna pred-varovalka 160 A Maksimalni odvodni udarni tok (8/20 μs) 50 kA Maksimalni odvodni udarni tok (8/20 μs) [L-N] 50 kA Material poliamid Material ohišja PA UL 94 V-0 Min. delovna temperatura -40 °C Min. presek fleksibilnega voda (finožilni) 1,5 mm² Min. presek fleksibilnega voda (finožilni) 16 AWG Min. presek togega voda (eno-/večžilni) 16 AWG Min. presek togega voda (eno-/večžilni) 1,5 mm² Min. priključni presek sponk FM 0,5 mm² Min. priključni presek sponk FM 21 AWG Minimalna razdalja 1,5 mm Način montaže U-profil 35 mm Najvišja trajna napetost (L–N) 150 V Najvišja trajna napetost (N–PE) 250 V Najvišja trajna napetost AC 150 V Napetost TOV [L-N] – odporni način – 5 s 175 V Napetost TOV [L-N] – varni način – 120 min 230 V Napetost TOV [N-PE] – odporni način – 200 ms 1200 V Navor 4 Nm Nazivna napetost AC (50/60 Hz) 120 V Nazivni odvodni udarni tok (8/20 µs) 30 kA Nazivni odvodni udarni tok (8/20 µs) (L-N) 30 kA Oblika omrežja drugo Oblika omrežja TN da Oblika omrežja TN-C-S da Oblika omrežja TN-S da Oblika omrežja TT da Odvodni udarni tok (8/20 µs) [skupaj] 80 kA Preostala napetost [L-N] @ 1 kA 0,4 kV Preostala napetost [L-N] @ 12,5 kA 0,6 kV Preostala napetost [L-N] @ 5 kA 0,5 kV Raven zaščite [L-N] ≤0,8 Signalizacija na aparatu optični Skupna raven zaščite [L-PE] 2,1 kV SPD po EN 61643-11 Tip 1+2 SPD po IEC 61643-1 class I+II SPD po UL 1449 Tip 4 Število polov 2 Stikalna moč AC 230 V; 0,5 A Stikalna moč DC 230 V; 0,1 A / 75 V; 0,5 A Struja munje (10/350) [skupno] 12,5 kA Udarni tok strele (10/350 μs) 12,5 kA Vklopni čas <25 ns Vrsta voda za prenapetostne odvodnike Energijski kabel AC Vrsta zaščite IP20 Zmogljivost odvajanja sledilnega toka (ef) [N-PE] 0,1 kA - Vsi tipi
