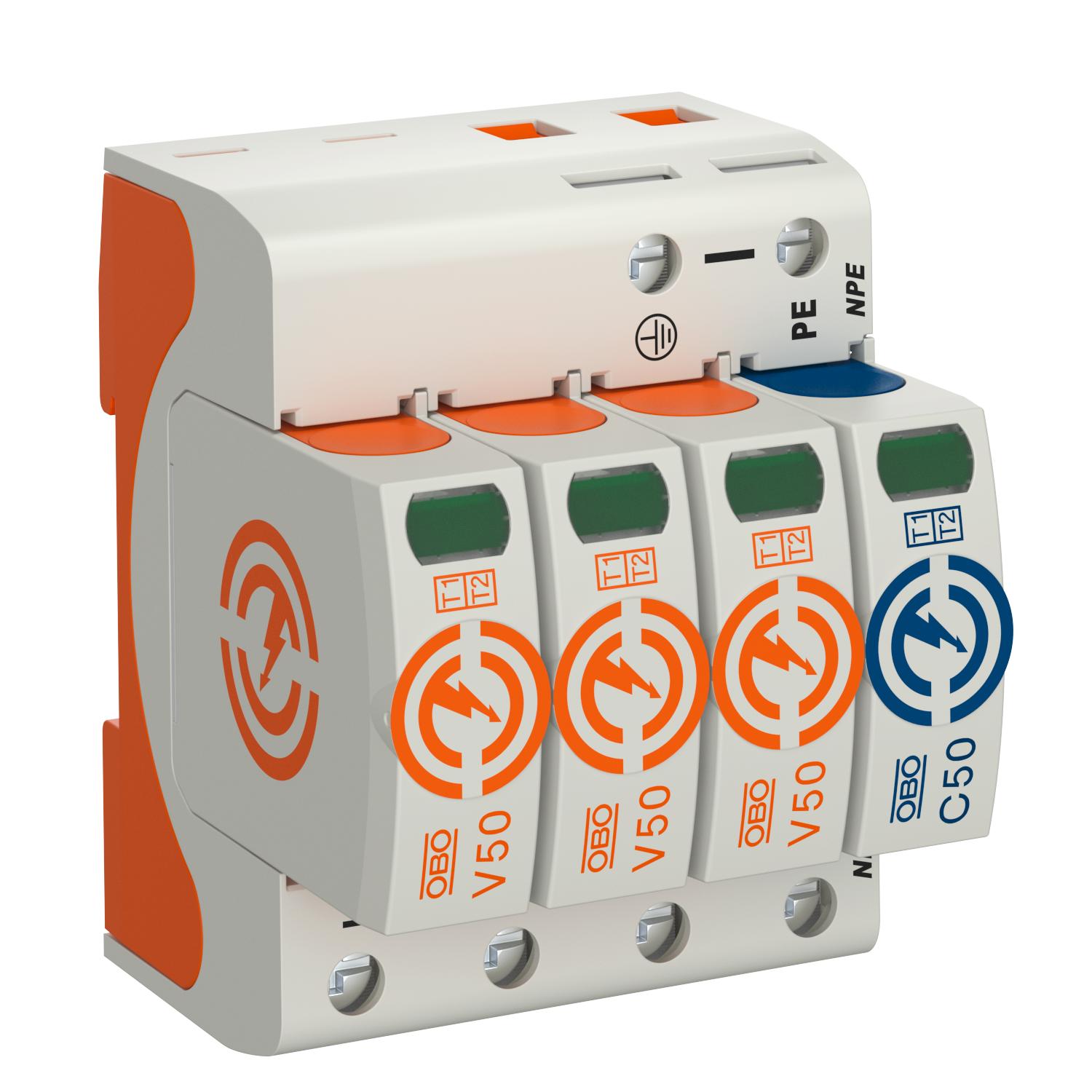

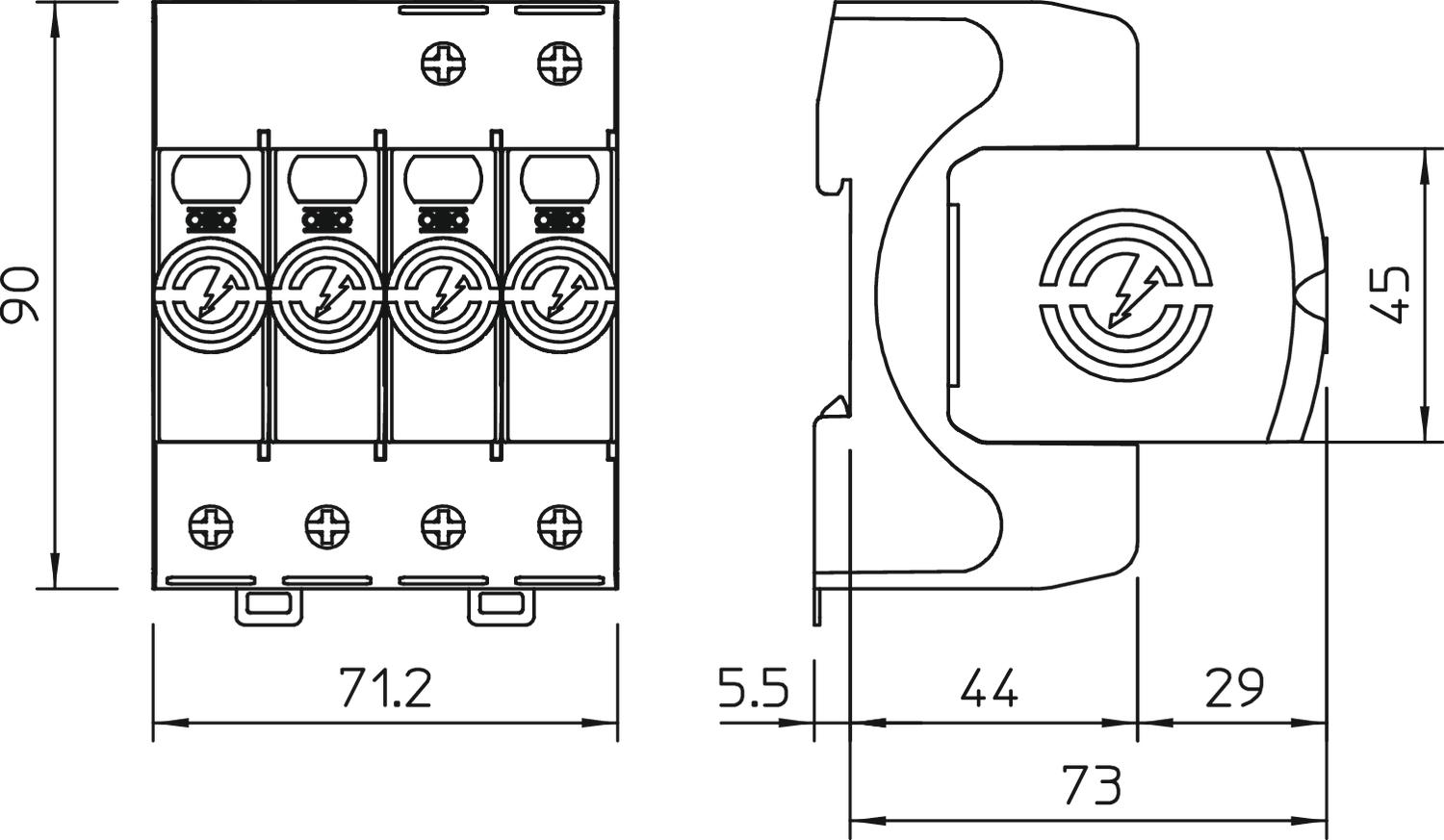

Combination arrester V50, 3-pole + NPE 320 V

Št. art. 5093554 | EAN 4012196398522

5093554 / V50-3+NPE-320
3+N/PE
320
IP20

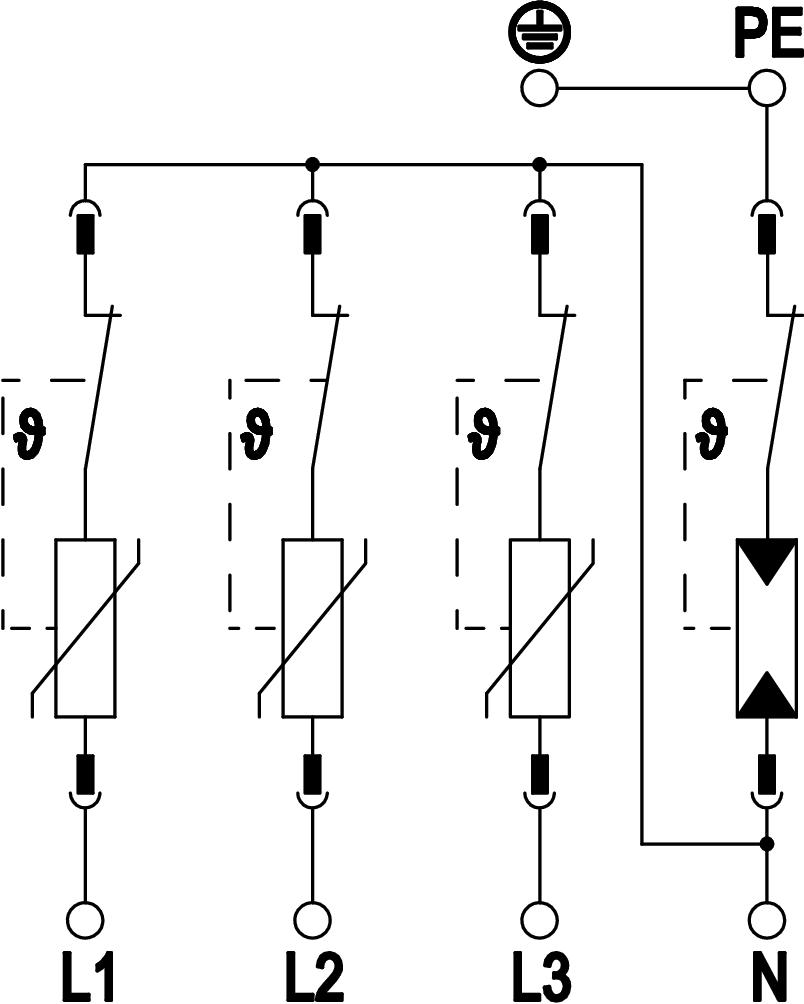

Opis izdelka

Opis izdelka

Kombinirani odvodnik toka strele tip 1+2

• za izenačitev potenciala zaščite pred udarom strele po VDE 0185-305 (IEC 62305)
• zmogljivost odvajanja 12,5 kA (10/350) na pol in do 50 kA (10/350) skupno
• modularni vtični odvodnik z ločilno pripravo in optičnim prikazom delovanja
• mehanizem za zaklepanje izmenljivih vložkov z zaščito pred vibracijami in zaščito pred napačno spojitvijo
• plastika po UL 94 V-0
• različice FS imajo daljinsko signalizacijo s kontaktom brez potenciala

Uporaba: izenačitev potenciala zaščite pred udarom strele za gradbene objekte razreda zaščite III in IV.
* Komplet= zgornji in spodnji del
  • KEMA-KEUR, Netherlands
  • Österreichischer Verband für Elektrotechnik, Austria
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • EurAsian Conformity
  • Regulatory Compliance Mark – Declaration of Conformity for Australia/New Zealand
  • Transition from LPZ 0 to LPZ 2
  • Combination protection device made of type 1 and type 2
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Daljinska signalizacija ne
Dimenzija 320V
Dovoljenja VDE
Integrirana predvarovalka ne
Izpihano ne
Izvedba polov 3+N/PE
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 50 kA eff
Maks. delovna temperatura 80 °C
Maks. omrežna zaščita pred previsokim tokom 160 A gL/gG
Maks. presek fleksibilnega voda (finožilni) 2 AWG
Maks. presek fleksibilnega voda (finožilni) 35 mm²
Maks. presek togega voda (eno-/večžilni) 2 AWG
Maks. presek togega voda (eno-/večžilni) 35 mm²
Maks. priključni presek sponk FM 1,5 mm²
Maks. priključni presek sponk FM 16 AWG
Maksimalna pred-varovalka 160 A
Maksimalni odvodni udarni tok (8/20 μs) 50 kA
Maksimalni odvodni udarni tok (8/20 μs) [L-N] 50 kA
Material poliamid
Material ohišja PA UL 94 V-0
Min. delovna temperatura -40 °C
Min. presek fleksibilnega voda (finožilni) 1,5 mm²
Min. presek fleksibilnega voda (finožilni) 16 AWG
Min. presek togega voda (eno-/večžilni) 1,5 mm²
Min. presek togega voda (eno-/večžilni) 16 AWG
Min. priključni presek sponk FM 0,5 mm²
Min. priključni presek sponk FM 21 AWG
Minimalna razdalja 1,5 mm
Način montaže U-profil 35 mm
Najvišja trajna napetost (L–N) 320 V
Najvišja trajna napetost (N–PE) 255 V
Najvišja trajna napetost AC 320
Napetost TOV [L-N] – odporni način – 5 s 335 V
Napetost TOV [L-N] – varni način – 120 min 440 V
Napetost TOV [N-PE] – odporni način – 200 ms 1200 V
Navor 4 Nm
Nazivna napetost AC (50/60 Hz) 230 V
Nazivni odvodni udarni tok (8/20 µs) 30 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N) 30 kA
Oblika omrežja drugo
Oblika omrežja TN da
Oblika omrežja TN-C ne
Oblika omrežja TN-C-S da
Oblika omrežja TN-S da
Oblika omrežja TT da
Odvodni udarni tok (8/20 µs) [skupaj] 80 kA
Preostala napetost [L-N] @ 1 kA 0,9 kV
Preostala napetost [L-N] @ 12,5 kA 1,1 kV
Preostala napetost [L-N] @ 5 kA 1 kV
Raven zaščite [L-N] ≤1,4
Signalizacija na aparatu optični
Skupna raven zaščite [L-PE] 2,5 kV
SPD po EN 61643-11 Tip 1+2
SPD po IEC 61643-1 class I+II
SPD po UL 1449 Tip 4
Število polov 4
Stikalna moč AC 230 V; 0,5 A
Stikalna moč DC 230 V; 0,1 A / 75 V; 0,5 A
Struja munje (10/350) [skupno] 50 kA
Udarni tok strele (10/350 μs) 12,5 kA
Vklopni čas <25 ns
Vrsta voda za prenapetostne odvodnike Energijski kabel AC
Vrsta zaščite IP20
Zmogljivost odvajanja sledilnega toka (ef) [N-PE] 0,1 kA
Vsi tipi

Vsi tipi

Tip Izvedba polov Najvišja trajna napetost AC Vrsta zaščite Št. art. Količina Min. prodajna enota
V50-3+NPE-320 3+N/PE 320 IP20 5093554
1 Kos
