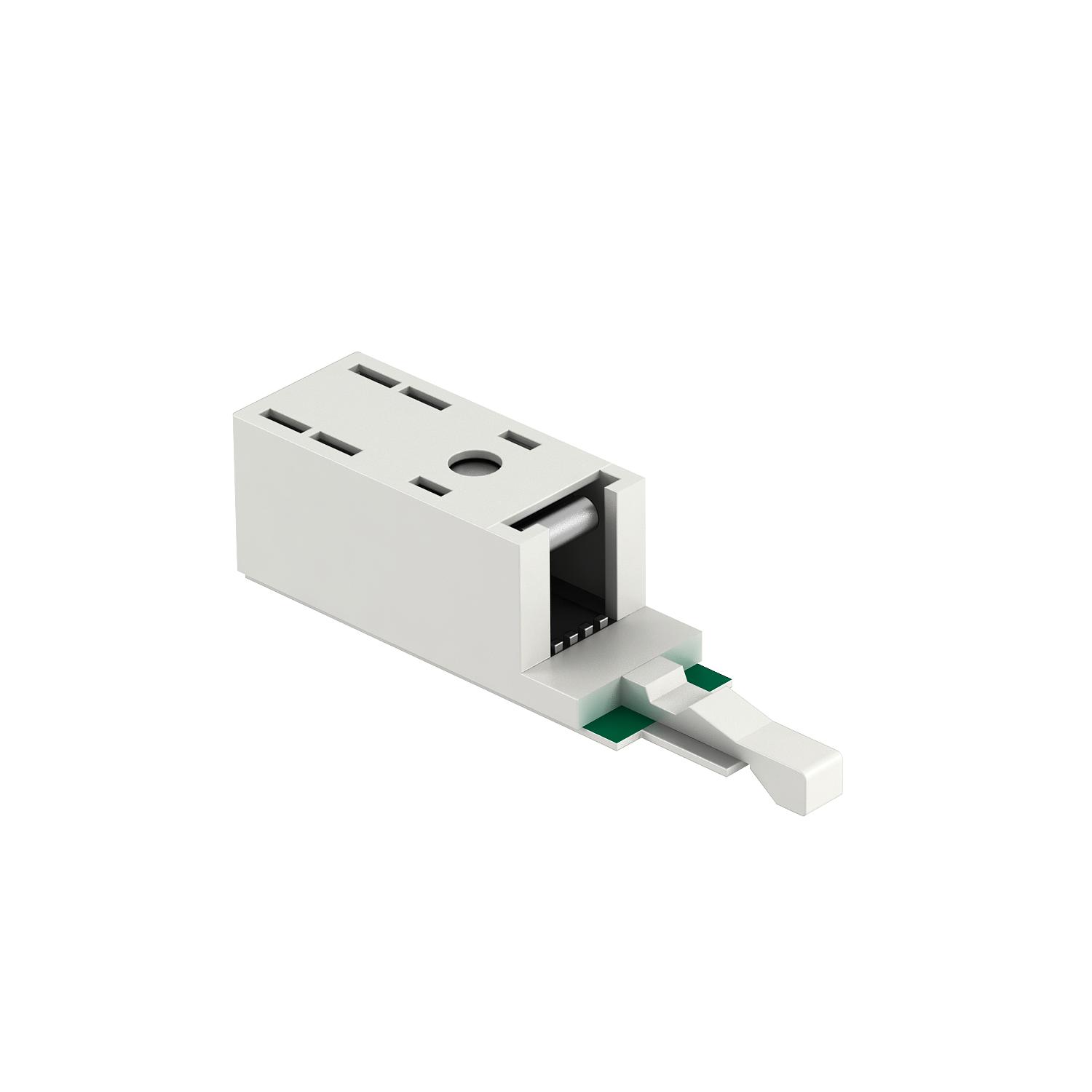

Combination protection device LSA BF 180

Št. art. 5084024 | EAN 4012195525370

5084024 / LSA-BF-180
2
Basic and fine protection
120 V
180 V
drugo
Opis izdelka

Opis izdelka

LSA basic and fine protection, for application in MCR systems

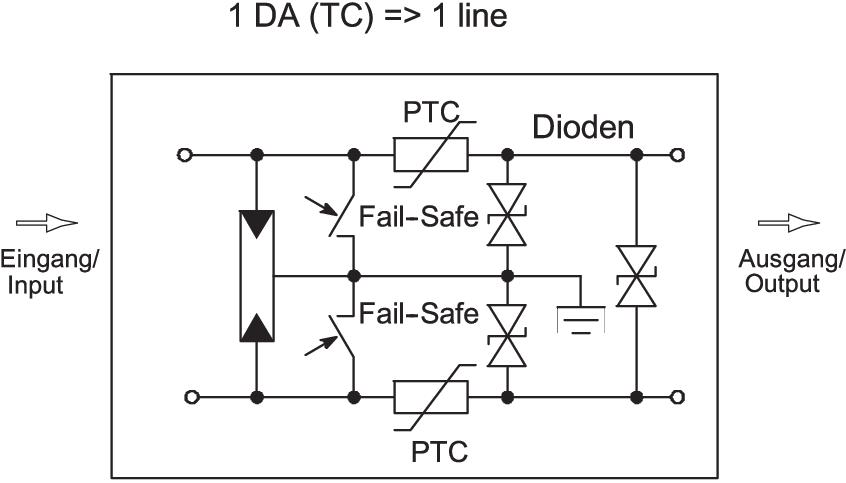

• Basic and fine protection

• Coarse protection using fail-safe technology

• With PTC protection components against overcurrent

• Max. voltage: 180 V


Application: Directly on LSA-Plus separating strip or connection rails with earthing rail (e.g. OBO LSA-A-LEI (5084 00 8) or OBO LSA-T-LEI (5084 01 2), and OBO LSA-E (5084 03 2))


Combination protection device for a two-core
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Transition from LPZ 0 to LPZ 3
  • Integrated Service Digital Network, ISDN applications
  • Digital Subscriber Line, DSL applications
  • Analogue telecommunication
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

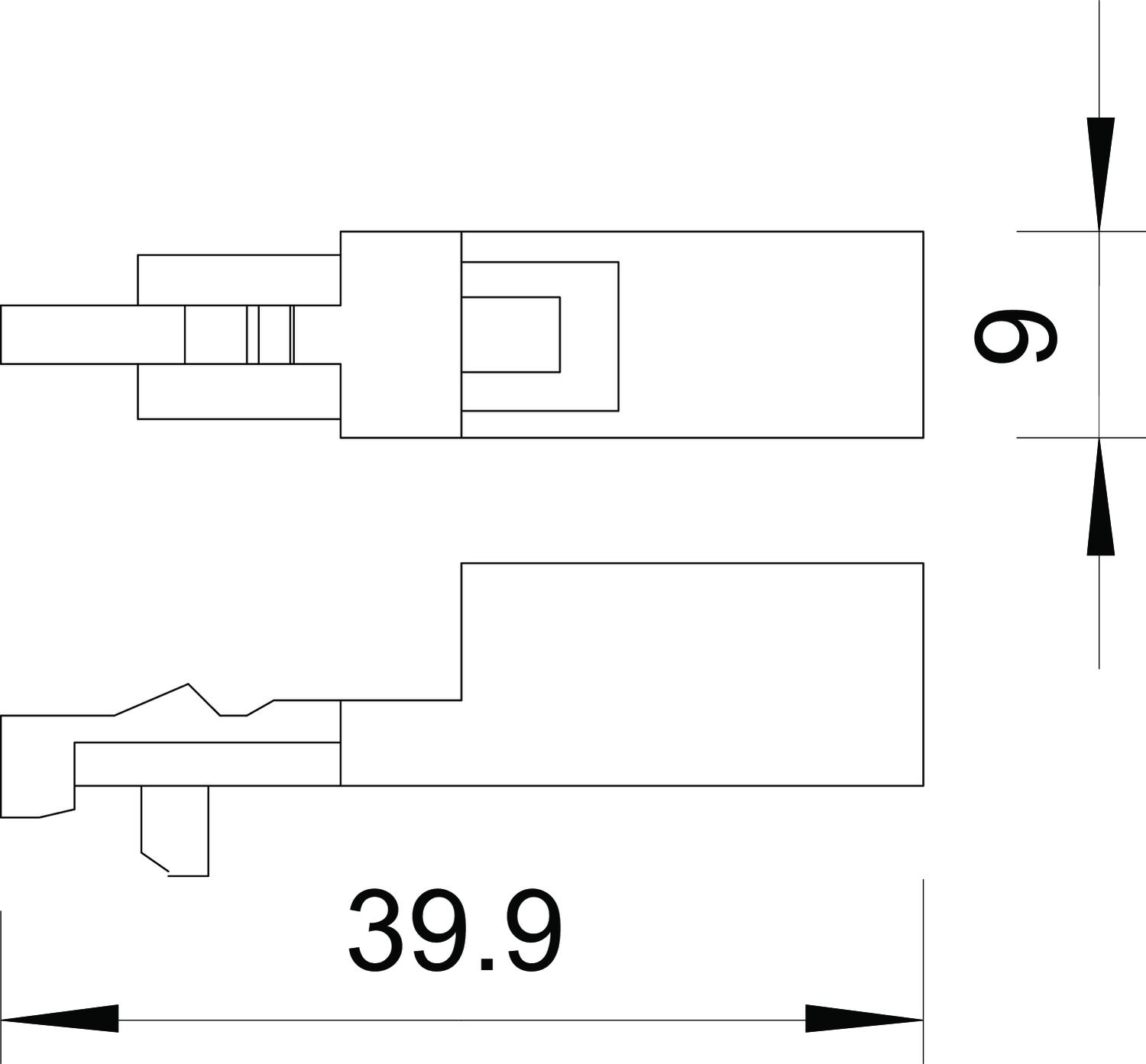

Dimenzija 180V
Izolacijska upornost > 1 GΩ
Izvedba Basic and fine protection
Kapaciteta (žila-ozemljitev) < 50 pF
Kapaciteta (žila-žila) < 50 pF
Kategorie Tip 1+2+3/D1+C2+C1
LPZ 0→3
Maks. temperaturno območje uporabe 80 °C
Min. temperaturno območje uporabe -40 °C
Najvišja trajna napetost AC 120 V
Najvišja trajna napetost DC 180 V
Natični sistem drugo
Nazivni bremenski tok AC 0,08 A
Nazivni bremenski tok DC 0,12 A
Odpornost proti udarnemu toku žila-ozemljitev C2: 5 kV / 2,5 kA (8/20µs)
Odpornost proti udarnemu toku žila-žila C2: 5 kV / 2,5 kA (8/20µs)
Raven zaščite žila-ozemljitev <300 V
Raven zaščite žila-žila <300 V
Serijska upornost na žilo 10 Ω ± 10 %
Skladno z normo IEC 61643-21
Skupni odvodni udarni tok (10/350) 0,5 kA
Skupni odvodni udarni tok (8/20) 5 kA
SPD po IEC 61643-21 Class I+II+III/D1+C2+C1
Število polov 2
Vrsta voda za prenapetostne odvodnike Telekomunikacijski kabel
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Število polov Izvedba Najvišja trajna napetost AC Najvišja trajna napetost DC Natični sistem Št. art. Količina Min. prodajna enota
LSA-BF-180 2 Basic and fine protection 120 V 180 V drugo 5084024
1 Kos
Pribor

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota

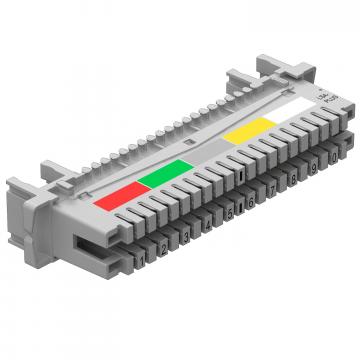

LSA-Plus technology / LSA connection strip LSA-Plus technology / LSA connection strip LSA-A-LEI 5084008
1 Kos
