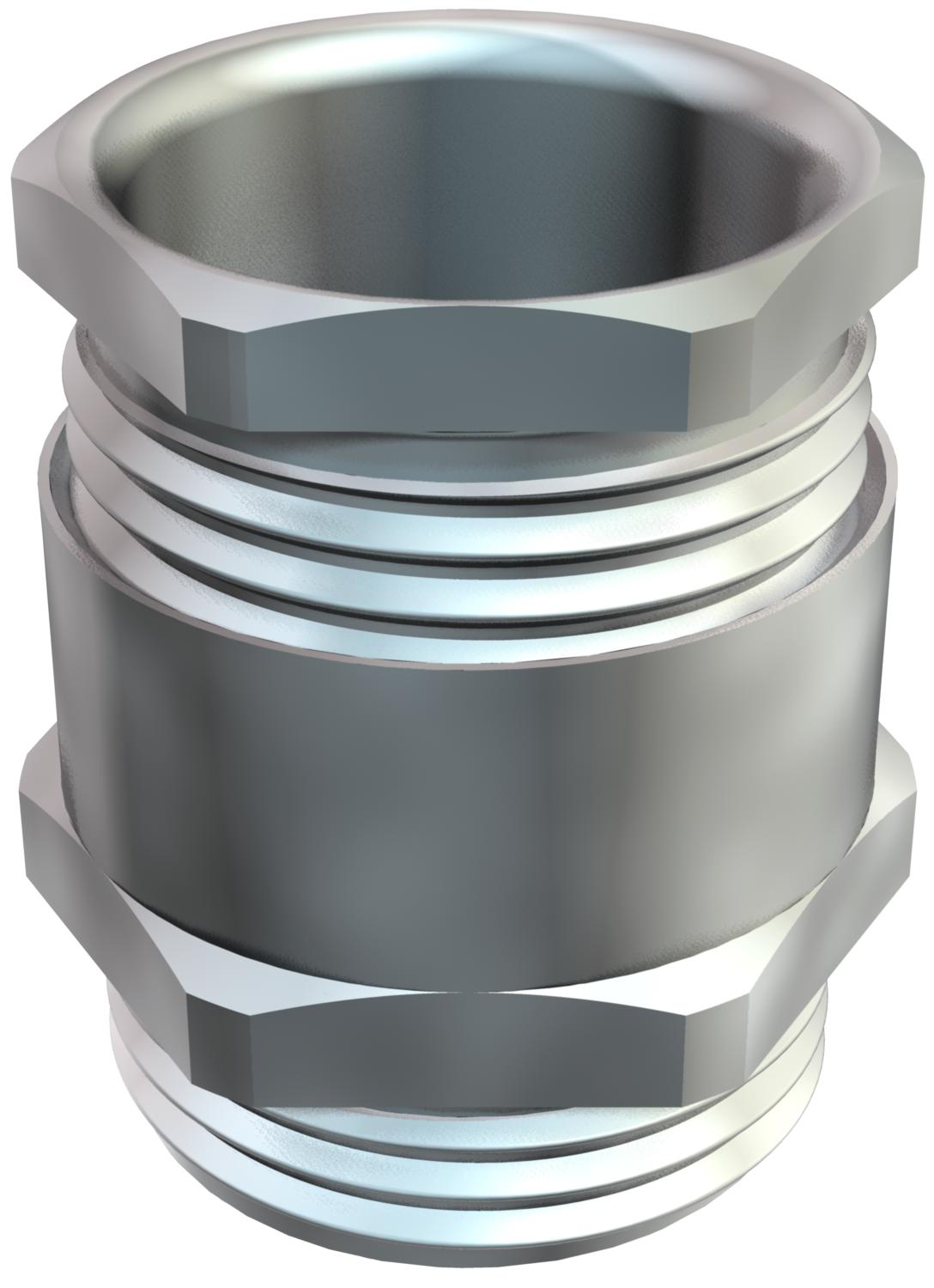

Cone cable gland, metric thread, cutting ring, nickel-plated
Št. art. 2083716 | EAN 4012195517757
- Opis izdelka
-
Opis izdelkaCable gland with hexagonal intermediate connector, shape C4, to DIN 46320 with metric connection thread to DIN EN 60423 and ISO 68. Pressure rings made of electrogalvanised and transparently passivated steel. NR/SBR sealing ring.
Protection rating: with connection thread sealing ring IP 65, without connection thread sealing ring IP 54.
With cutting ring.
* Prices according to DEL notation.
-
- Tehnični podatki
-
Tehnični podatki

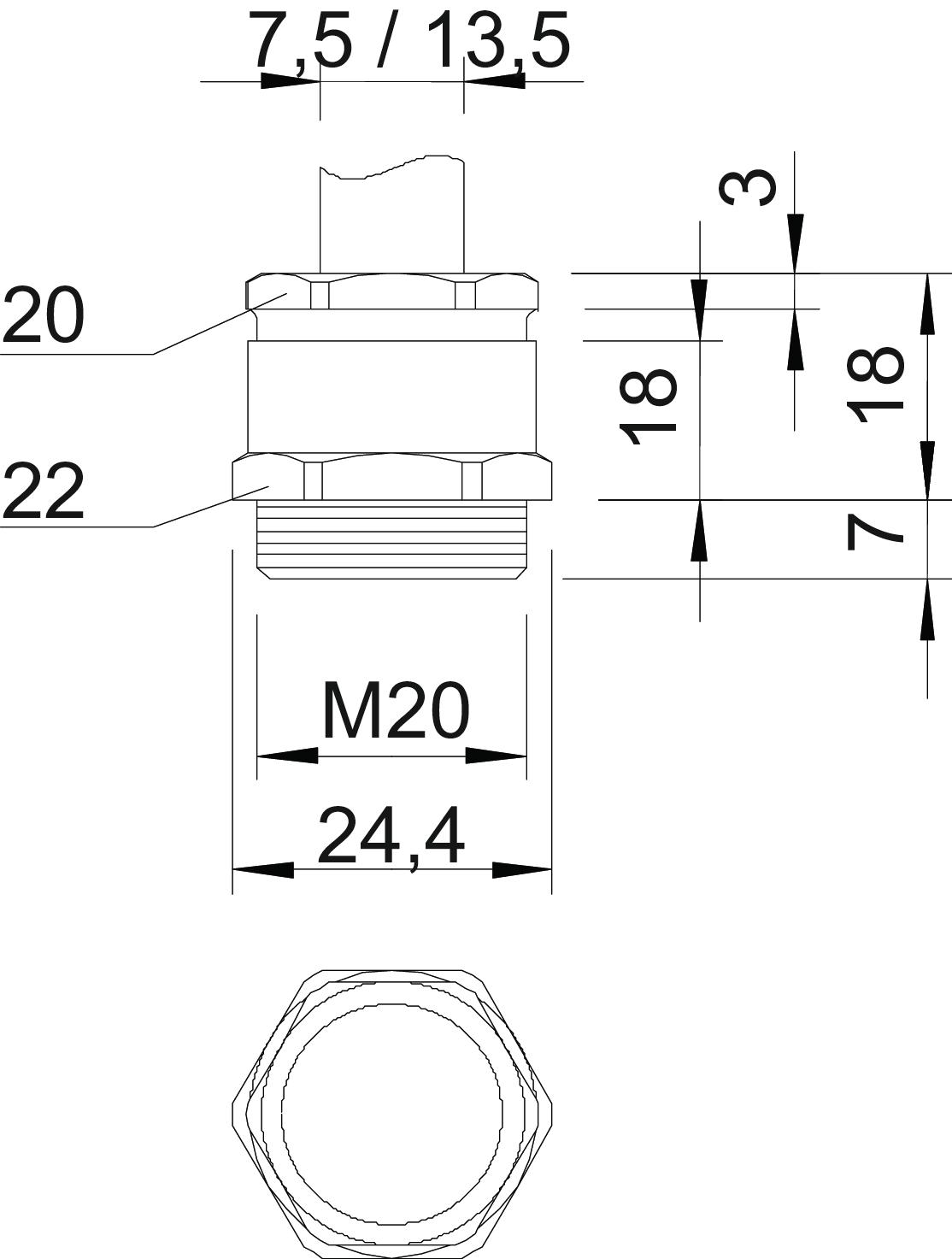

Brez halogenov ne Dimenzija M20 Dolžina navoja 7 mm Material medeninasta Mera e 24,4 mm Mera L 18 mm Mera L maks. 18 mm Mera L1 7 mm Mera L2 18 mm Mera L3 3 mm Možnosti natezne razbremenitve ne Navoj M20 x 1,5 Navojni priključek ploščatega kabla ne Ojačan s steklenimi vlakni ne Površina nikljano S protimatico ne Tesnilno območje D maks. 13,5 mm Tesnilno območje D min. 7,5 mm Tip navoja metrično Udarna trdnost ne Večkratni tesnilni vložek ne Velikost ključa 1 22 mm Velikost ključa 2 20 mm Vrsta tesnila tesnilni obroč, ki ga je mogoče izrezati Vrsta zaščite IP65 za Ex-cono brez Zaščita pred upogibanjem ne Zaščiten pred eksplozijo ne - Vsi tipi
-
Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Protimatica, metrični navoj
169 MS M20 2091623 100 Kos - Prenosi
-
