Connectable data cable protection, 2x2-pole, direct earthing, with visual signalling, 5 V 4 | 2x2-pole | 4,2 | 6 | Sponka

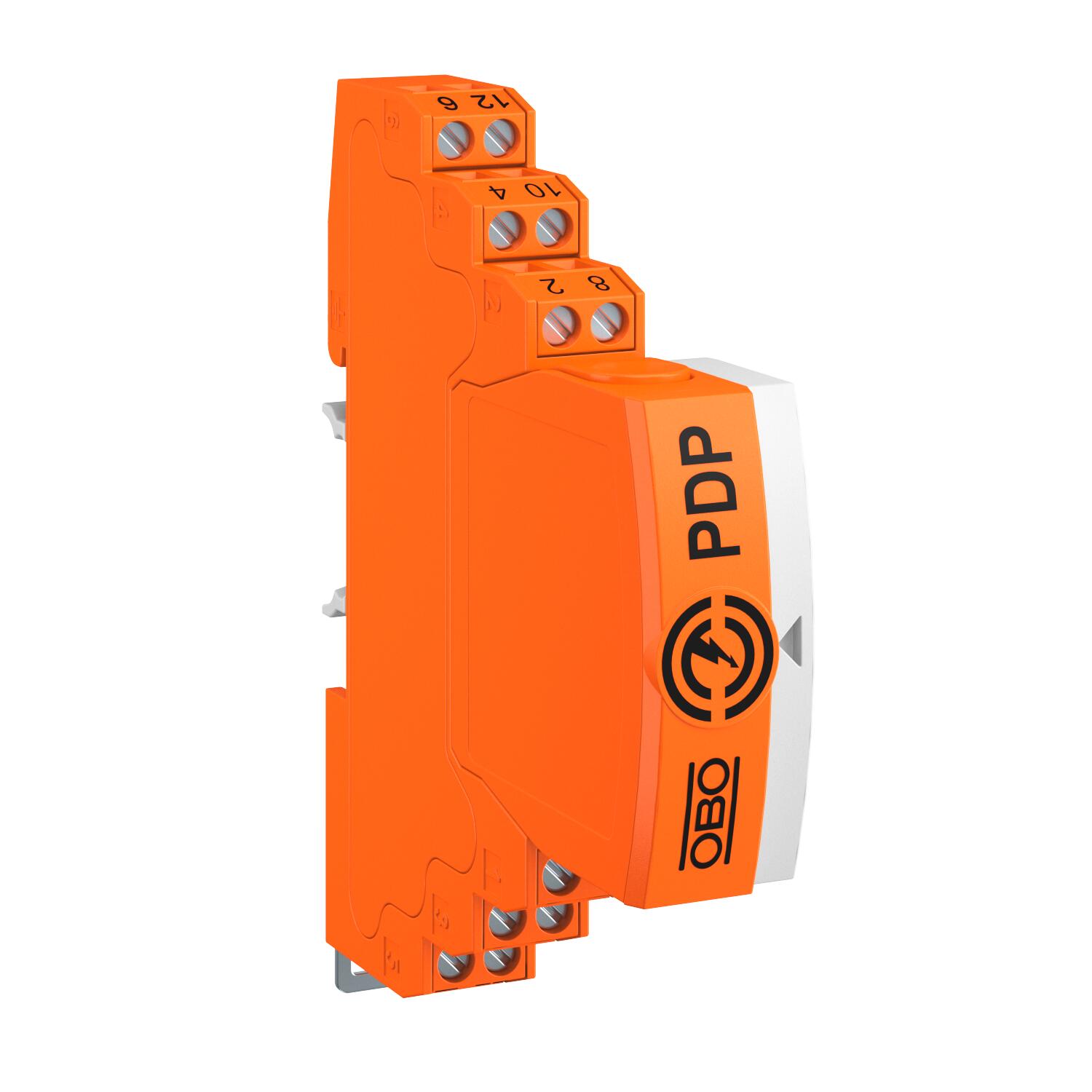

Connectable data cable protection, 2x2-pole, direct earthing, with visual signalling, 5 V

Št. art. 5080357 | EAN 4012196742240

Št. art. / Tip

Število polov	4

Izvedba	2x2-pole

Najvišja trajna napetost AC

Najvišja trajna napetost DC

Natični sistem	Sponka

Opis izdelka

Opis izdelka

Connectable data cable protection, type 1+2/D1+C2 for use in measurement, control and regulation technology

• Protection device for multi-wire systems
• Direct shield earthing
• Frequency range up to 100 MHz
• Earthing via DIN rail or connection cable
• Installation width from 17.5 mm
• High system availability – no signal interruption without protection module
• With visual signalling and option for remote signalling via the PDP-PS power supply

Application: Universal lightning and surge protection for MCR data transmission devices.

Tehnični podatki

Tehnični podatki

Dimenzija	5V

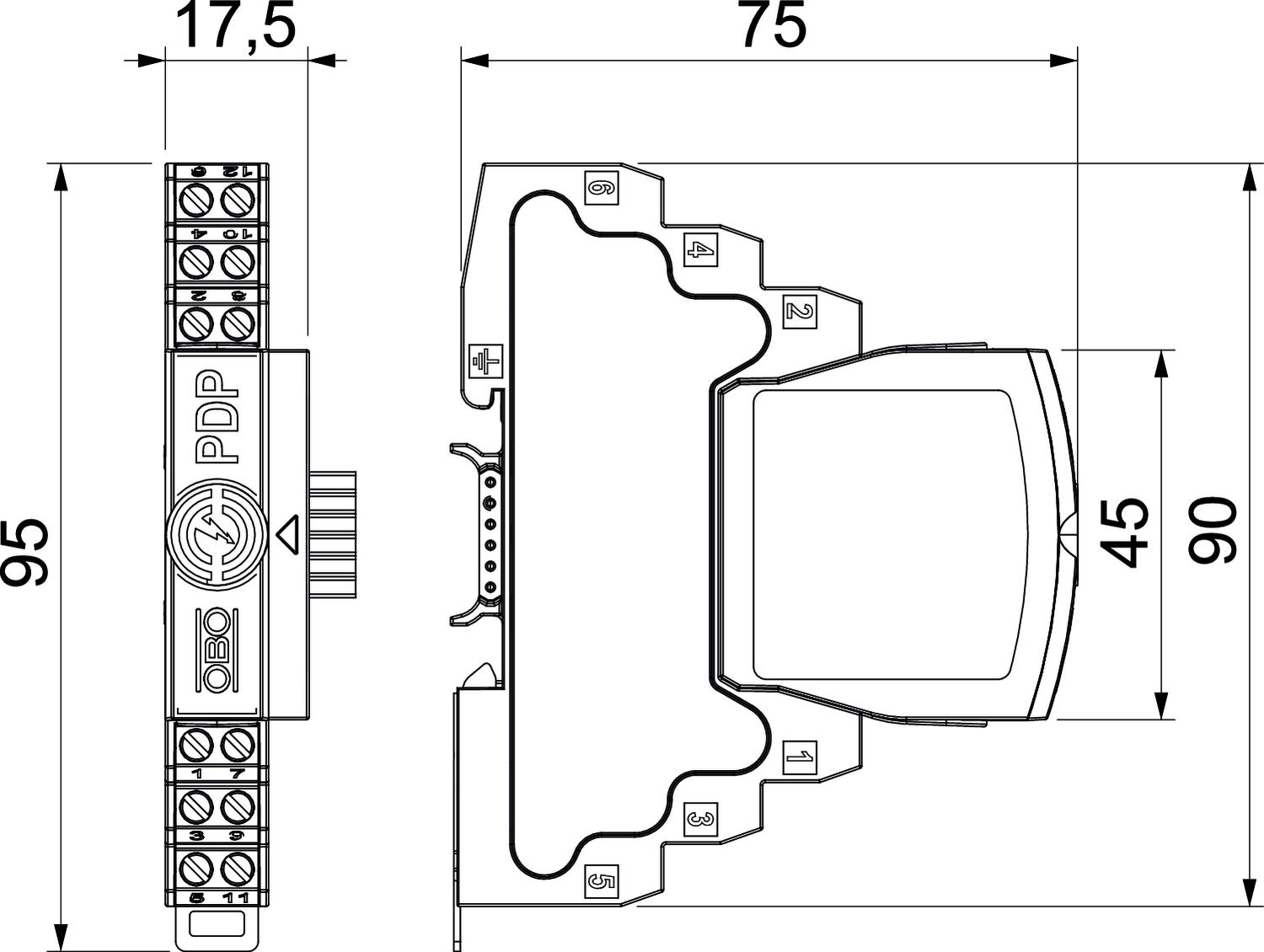

Dolžina	75 mm
Impulzni tok	2,5 kA
Izvedba	2x2-pole
Kapaciteta (žila-ozemljitev)	≤30 pF
Kapaciteta (žila-žila)	≤30 pF
Kategorie	Tip 1+2/D1+C2
LPZ	0→2
Maks. priključni presek, fleksibilni	1,5 mm²
Maks. priključni presek, togi	2,5 mm²
Maks. priključni presek, večžični	2,5 mm²
Maks. temperaturno območje uporabe	80 °C
Mejna frekvenca	100 MHz
Min. priključni presek, fleksibilni	0,14 mm²
Min. priključni presek, togi	0,14 mm²
Min. priključni presek, večžilni	0,14 mm²
Min. temperaturno območje uporabe	-40 °C
Montaža vhod/izhod	Vijačne sponke
Najvišja trajna napetost AC	4,2 V
Najvišja trajna napetost DC	6 V
Natični sistem	Sponka
Nazivni bremenski tok AC	0,425 A
Nazivni bremenski tok DC	0,6 A

Nazivni odvodni udarni tok (8/20 µs)	10 kA
Nazivni odvodni udarni tok In po C2 (skupno)	20 kA
Odpornost proti udarnemu toku žila-ozemljitev	10 kV / 5 kA
Odpornost proti udarnemu toku žila-žila	10 kV / 5 kA
Ozemljitev prek:	Priključni kabel/U-profil
Priključek za oklop	da
Raven zaščite žila-ozemljitev	850 V
Raven zaščite žila-žila	100 V
Serijska upornost	1.2 ± 5%
Serijska upornost na žilo	1,2 Ω ± 5%
Signalizacija na aparatu	nima
Širina	17,5 mm
Skladno z normo	IEC 61643-21
Skupni odvodni udarni tok (10/350)	2,5 kA
Skupni odvodni udarni tok (8/20)	20 kA
SPD po EN 61643-11	Tip 1+2
SPD po IEC 61643-1	class I+II
SPD po IEC 61643-21	Class I+II/D1+C2
Število polov	4
Višina	95 mm
Vrsta zaščite	IP20
Vstavitveno slabljenje (Insertion loss)	≤3 dB
Zaščita	neposredno

Vsi tipi

Vsi tipi

Tip	Število polov	Izvedba	Najvišja trajna napetost AC	Najvišja trajna napetost DC	Natični sistem	Št. art.	Količina	Min. prodajna enota
PDP-2x2-5-D-OS	4	2x2-pole	4,2 V	6 V	Sponka	5080357	Kos	1 Kos
PDP-2x2-12-D-OS	4	2x2-pole	12 V	16 V	Sponka	5080359	Kos	1 Kos
PDP-2x2-24-D-OS	4	2x2-pole	21 V	30 V	Sponka	5080361	Kos	1 Kos
PDP-2x2-48-D-OS	4	2x2-pole	37 V	52 V	Sponka	5080364	Kos	1 Kos
