Connection clamp AB EX ISG, straight 22 | For M20 bolt

morepic-1

morepic-2

Connection clamp AB EX ISG, straight

Št. art. 5240370 | EAN 4012196524273

Št. art. / Tip

Min. premer izvrtine

Izvedba

Opis izdelka

Opis izdelka

Priključni lok za montažo iskrišča OBO EX tipa EX ISG na izolirne prirobnice in izolirne kose.

Tehnični podatki

Tehnični podatki

Dimenzija	120x45x40
Izvedba	For M20 bolt
Material	Jeklo
Min. premer izvrtine	22 mm

Nadomestni del	ne
Površina	vroče pocinkano
Pribor	da

Vsi tipi

Vsi tipi

Tip	Min. premer izvrtine	Izvedba	Št. art.	Količina	Min. prodajna enota
AB EX ISG S M10	11 mm	za sornik M10	5240360	Kos	2 Kos
AB EX ISG S M12	14 mm	za sornik M12	5240362	Kos	2 Kos
AB EX ISG S M16	18 mm	za sornik M16	5240366	Kos	2 Kos
AB EX ISG S M20	22 mm	For M20 bolt	5240370	Kos	2 Kos
AB EX ISG S M24	26 mm	For M24 bolt	5240374	Kos	2 Kos

Prenosi

Podatkovni list AB EX ISG S M20 / 5240370 , 0.19MB , pdf

Vodič Vodič za zaščito pred udarom strele , 2.10MB , pdf

Vodič Zaščita pred udarom strele in prenapetostna zaščita za Ex-območja , 2.10MB , pdf

Katalog Überspannungsschutz , 28.42MB , pdf

Grafika izdelka AB EX ISG S M20 / 5240370, 44.93 kB, jpg

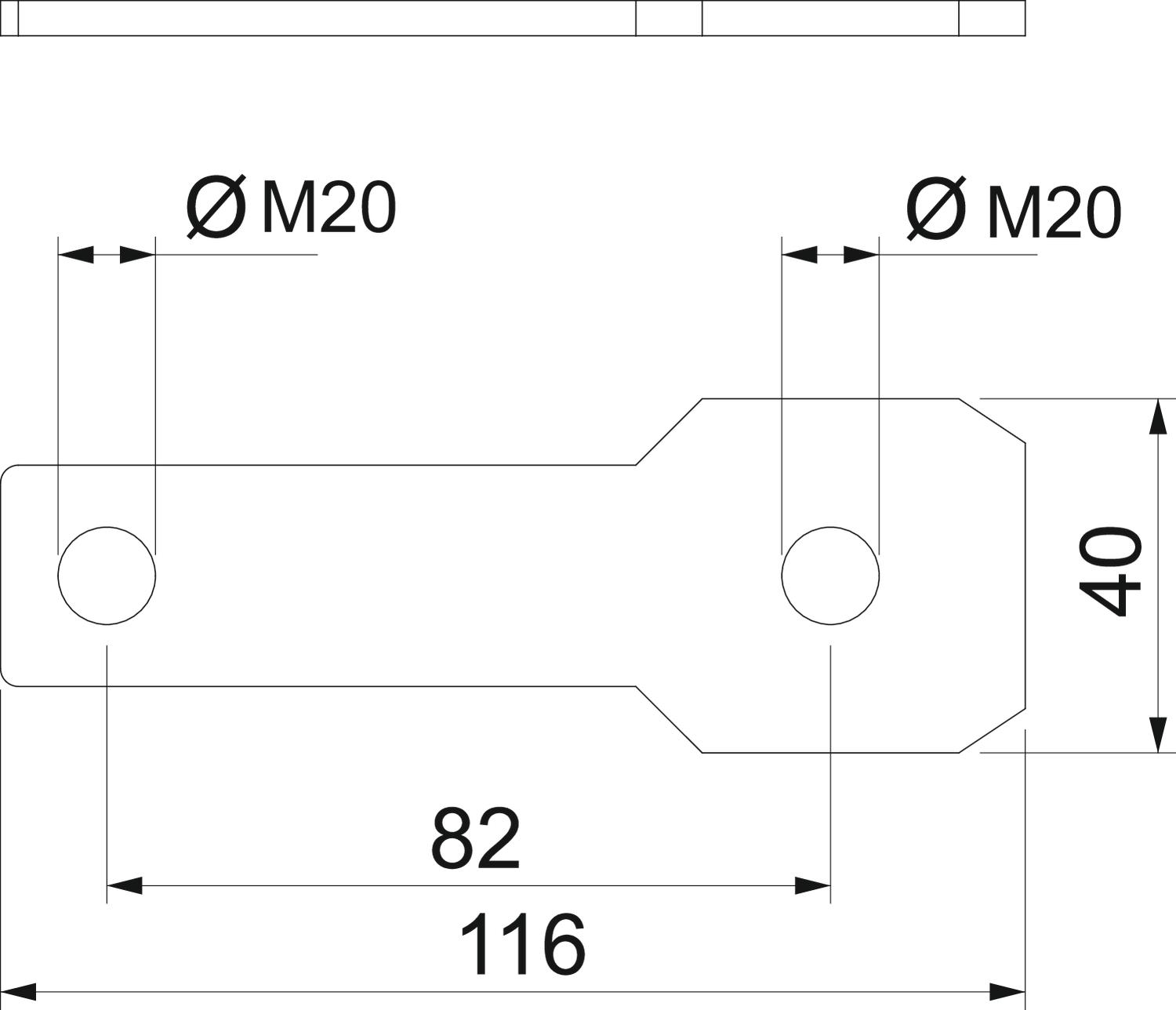

Dimenzionirana risba AB EX ISG S M20 / 5240370, 60.36 kB, jpg

AB EX ISG S M20 / 5240370
