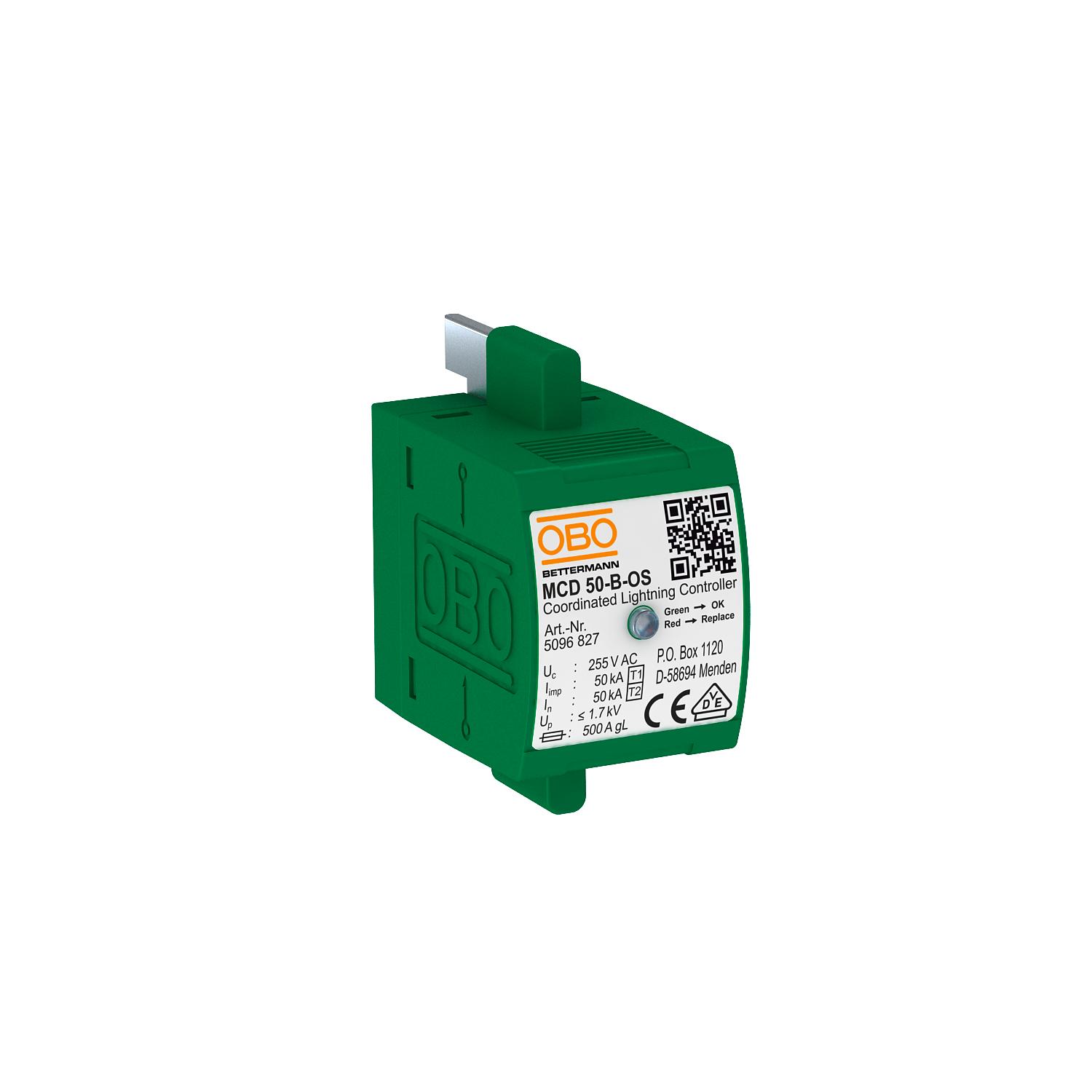

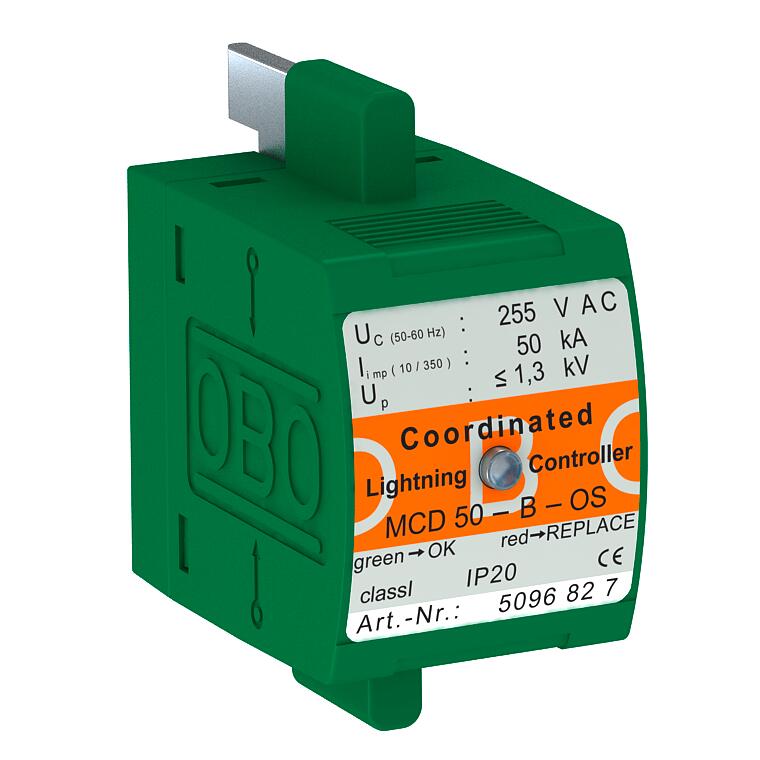

CoordinatedLightningController, plug-in arrester with function display
Št. art. 5096827 | EAN 4012195051473
- Opis izdelka
-
Opis izdelkaCombination arrester, type 1+2, plug-in arrester with visual display.
• Lightning current arresting capacity 50 kA (10/350)
• Power consumption < 26 mW/pole
• Protection level < 1.7 kV
• Line current quenching capacity 10 kA
• Encapsulated, non-extinguishing spark gap
Application: Installations of surge protection devices, type 1+2, in a distribution.
-
- Tehnični podatki
-
Tehnični podatki
Daljinska signalizacija ne Dimenzija 255V Dolžina 100 mm Dovoljenja VDE Izpihano ne Izvedba 1-polni Izvedba polov 1 Kratkostična odpornost 10 kA Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 10 kA LPZ 0→2 Maks. delovna temperatura 85 °C Maks. omrežna zaščita pred previsokim tokom 500 Maks. presek togega voda (eno-/večžilni) 50 mm² Maksimalna pred-varovalka 500 A Min. delovna temperatura -40 °C Min. presek togega voda (eno-/večžilni) 10 mm² Način montaže na osnovni element Najvišja trajna napetost (L–N) 255 V Najvišja trajna napetost AC 255 V Nazivna napetost AC (50/60 Hz) 230 V Nazivni bremenski tok_OBO (vhodna/izhodna sponka) 125 A Nazivni odvodni udarni tok (8/20 µs) 50 kA Nazivni odvodni udarni tok (8/20 µs) (L-N) 50 kA Oblika omrežja drugo Oblika omrežja DC ne Oblika omrežja IT ne Oblika omrežja TN da Oblika omrežja TN-C da Oblika omrežja TN-C-S da Oblika omrežja TN-S da Oblika omrežja TT da Odvodni udarni tok (8/20 µs) [skupaj] 50 kA Ostale oblike omrežja ne Raven zaščite [L-N] ≤1,7 Razred testiranja tip 1 da Razred testiranja tip 2 da Signalizacija na aparatu optični Širina 35 mm SPD po EN 61643-11 Tip 1+2 SPD po IEC 61643-1 class I+II Število polov 1 Struja munje (10/350) [skupno] 50 kA Udarni tok strele (10/350 μs) 50 kA Višina 69 mm Vklopni čas <100 ns Vrsta zaščite IP20 - Vsi tipi
- Prenosi
-
Podatkovni list MCD 50-B 0-OS / 5096827 , 0.32MB , pdfEU-Izjava o skladnosti MCD 50-B 0-OS / 5096827 , 0.10MB , pdfREACH Izjava o skladnosti MCD 50-B 0-OS / 5096827 , 0.12MB , pdfRoHS Izjava o skladnosti MCD 50-B 0-OS / 5096827 , 0.12MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE MCD-50 , 0.16MB , pdfPomoč pri izbiri Pomoč pri izbiri prenapetostne zaščite , 2.00MB , pdfNavodila za montažo Navodila za montažo MCD 50-B , 0.10MB , pdfZa ta proizvod informativna besedila niso na voljo
