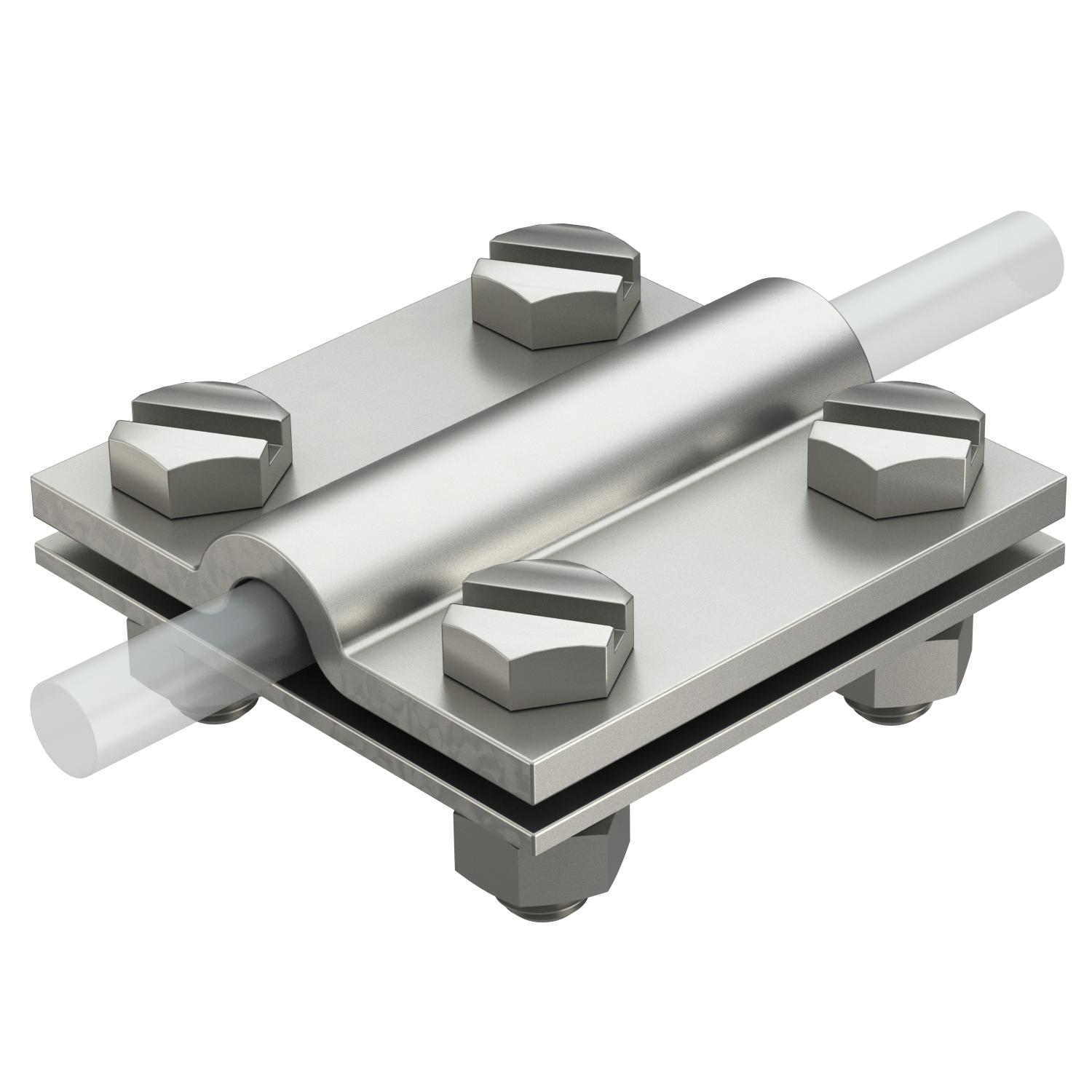

Cross-connector for round conductors and flat conductors A4 Rd 8-10/FL30 |

morepic-1

morepic-2

Cross-connector for round conductors and flat conductors A4

Št. art. 5312656 | EAN 4012195893141

Št. art. / Tip	5312656 / 252 8-10xFL30V4A

Prileg	Rd 8-10/FL30 mm

Opis izdelka

Opis izdelka

• ustreza zahtevam standarda VDE 0185-305-3 (IEC/EN 62305-3)
• prileganje: Rd 8-10 x FL 30
• montirano s 4 šestrobimi vijaki M8 x 25 in 4 šestrobimi maticami M8

Tehnični podatki

Tehnični podatki

Dimenzija	8-10mm
Material	Nerjaveče legirano jeklo 1.4571
Mera A	60 mm
Mera B	60 mm
Prileg	Rd 8-10/FL30 mm

Primerno za povezavo	Okrogli prevodnik Rd 8–10/ploščati prevodnik FI 30
Sposobnost prenašanja toka strele	H/100 kA
Vmesna plošča	ne
Vrsta povezovalnika	Križna spojka
Vrsta pritrdilnega vijaka	Šestrobi vijak

Vsi tipi

Vsi tipi

Tip	Prileg	Št. art.	Količina	Min. prodajna enota
252 8-10xFL30V4A	Rd 8-10/FL30 mm	5312656	Kos	10 Kos

Prenosi

Podatkovni list 252 8-10xFL30V4A / 5312656 , 0.20MB , pdf

Vodič Vodič za zaščito pred udarom strele , 2.10MB , pdf

Vodič Vodič za ozemljitvene sisteme , 2.10MB , pdf

Katalog Ozemljitev in izenačitev potenciala , 16.24MB , pdf

Pomoč pri izbiri Pomoč pri izbiri za temeljno in obročasto ozemljilo po standardu DIN 18014 , 2.00MB , pdf

Navodila za montažo Navodila za montažo in instalacijo križnih spojk , 2.00MB , pdf

Prenesi

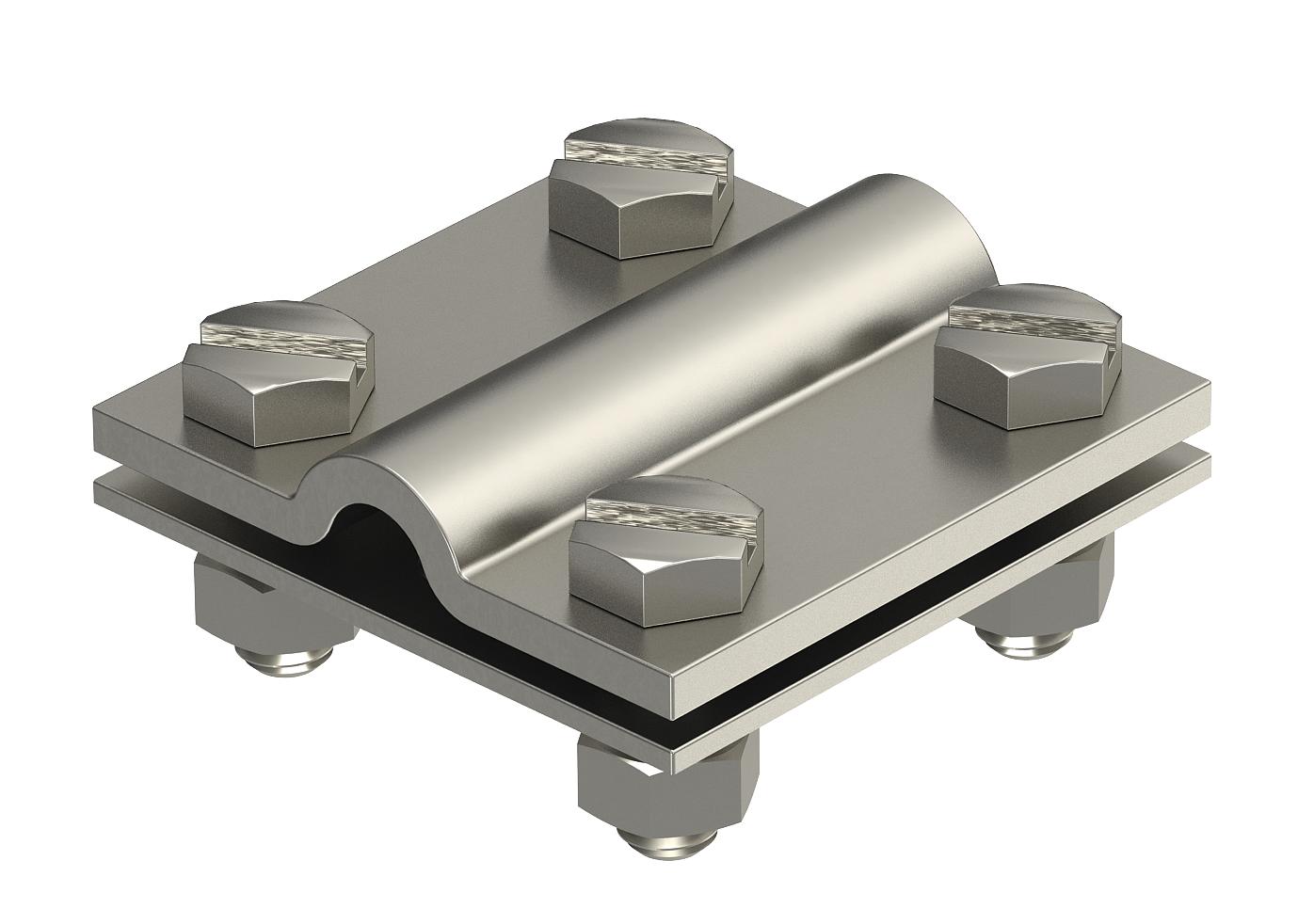

Grafika izdelka 252 8-10xFL30V4A / 5312656, 93.36 kB, jpg

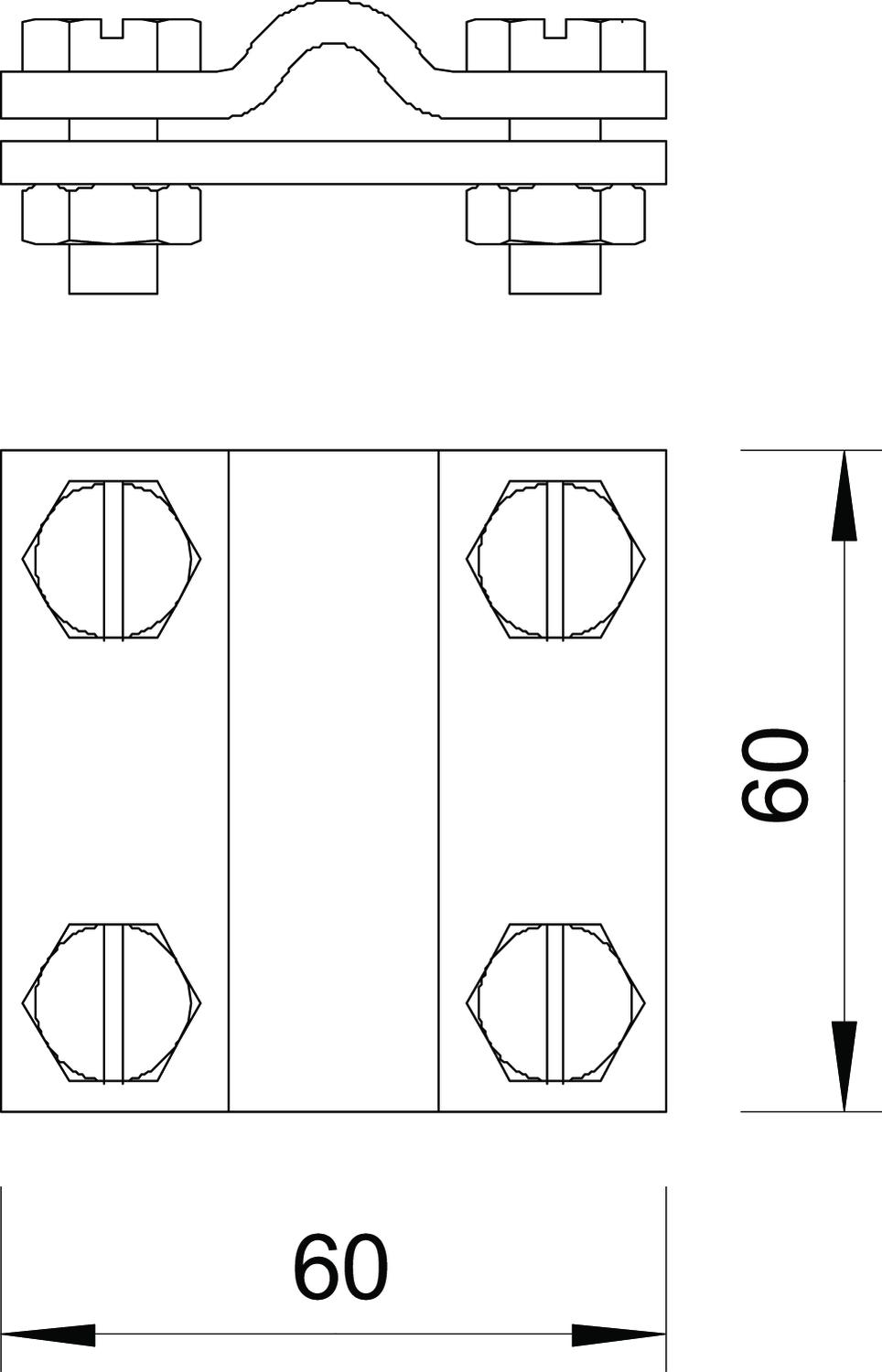

Dimenzionirana risba 252 8-10xFL30V4A / 5312656, 63.69 kB, jpg

252 8-10xFL30V4A / 5312656

Kreuzverbinder für Flach-und Rundleiter.rfa, 308.00 kB
