DIN cross-connector for flat conductor, with intermediate plate max. FL30 |

morepic-1

morepic-2

DIN cross-connector for flat conductor, with intermediate plate

Št. art. 5314616 | EAN 4012195893097

Št. art. / Tip	5314616 / 256 DIN 30 V4A

Prileg	max. FL30 mm

Opis izdelka

Opis izdelka

• ustreza zahtevam standarda VDE 0185-305-3 (IEC/EN 62305-3)
• prileganje: maks. FL 30 x FL 30
• brez vmesne ploščice
• montirano s 4 šestrobimi vijaki M8 x 25 in 4 šestrobimi maticami M8 (F)

Tehnični podatki

Tehnični podatki

Dimenzija	30mm
Material	Nerjaveče legirano jeklo 1.4571
Mera A	60 mm
Mera B	60 mm
Prileg	max. FL30 mm

Primerno za povezavo	Ploščati prevodnik FI 30/FI 30
Sposobnost prenašanja toka strele	H/100 kA
Vrsta povezovalnika	Križna spojka
Vrsta pritrdilnega vijaka	Šestrobi vijak

Vsi tipi

Vsi tipi

Tip	Prileg	Št. art.	Količina	Min. prodajna enota
256 DIN 30 V4A	max. FL30 mm	5314616	Kos	10 Kos

Prenosi

Podatkovni list 256 DIN 30 V4A / 5314616 , 0.17MB , pdf

Vodič Vodič za zaščito pred udarom strele , 2.10MB , pdf

Vodič Vodič za ozemljitvene sisteme , 2.10MB , pdf

Katalog Ozemljitev in izenačitev potenciala , 16.24MB , pdf

Pomoč pri izbiri Pomoč pri izbiri za temeljno in obročasto ozemljilo po standardu DIN 18014 , 2.00MB , pdf

Navodila za montažo Navodila za montažo in instalacijo križnih spojk , 2.00MB , pdf

Prenesi

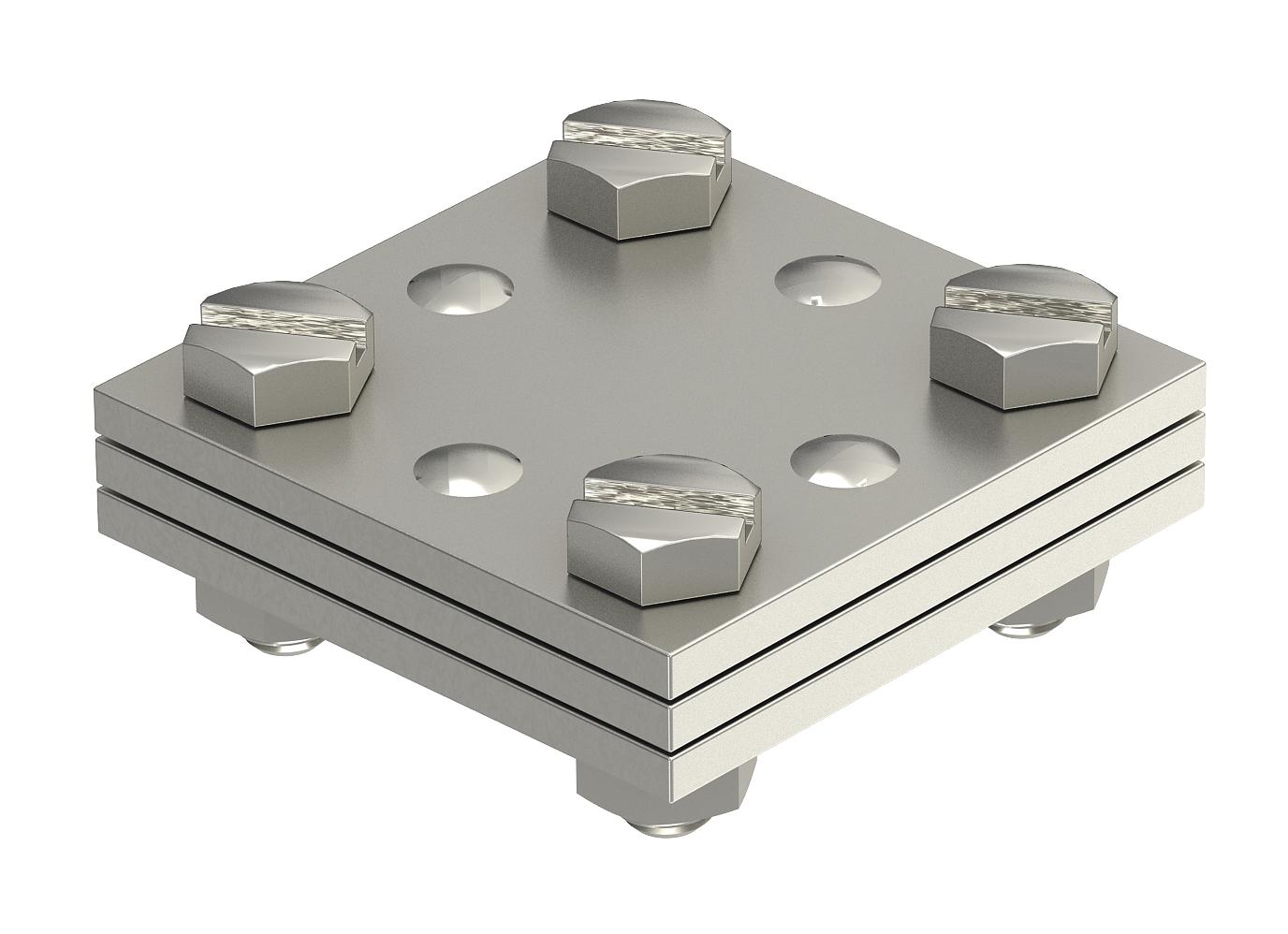

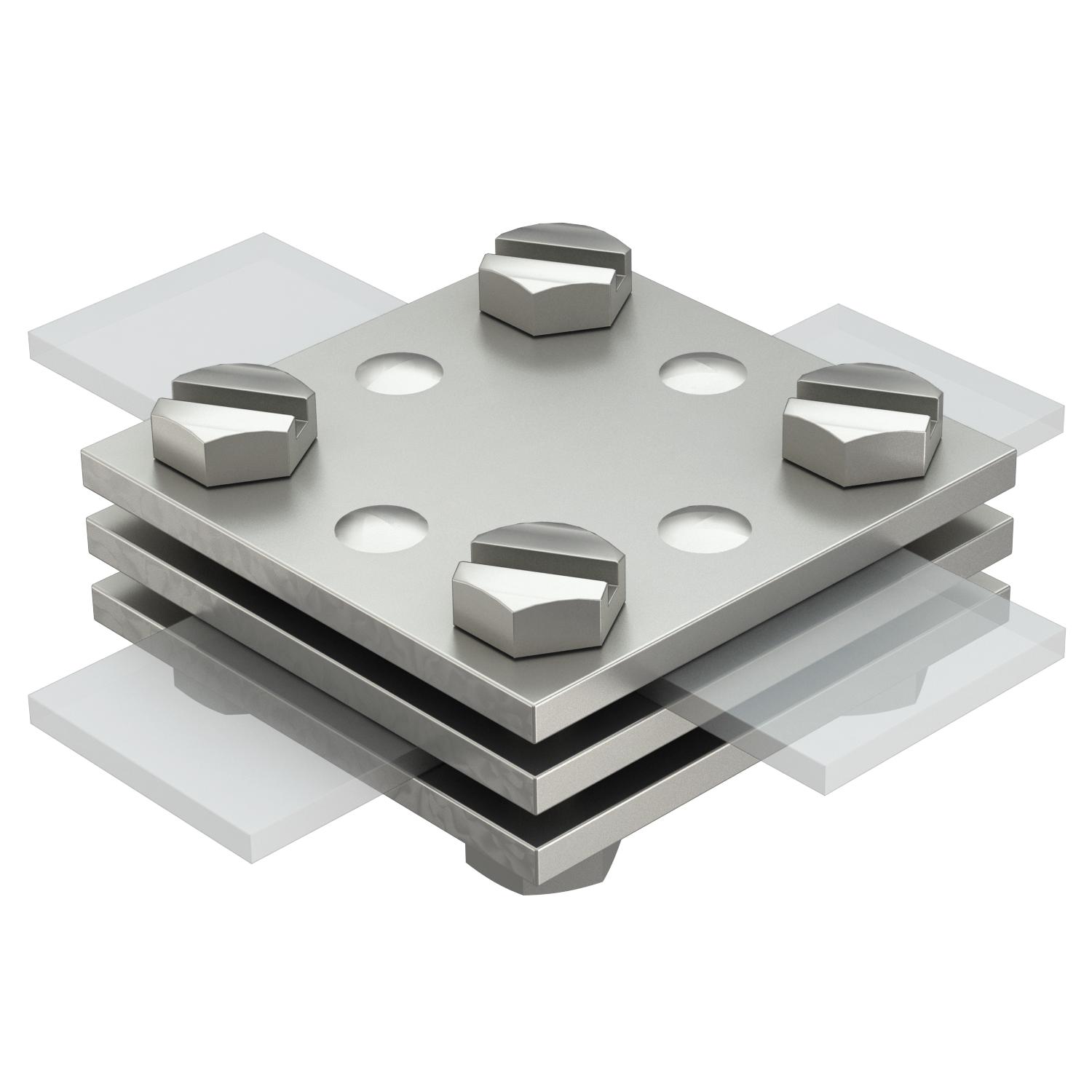

Grafika izdelka 256 DIN 30 V4A / 5314616, 88.07 kB, jpg

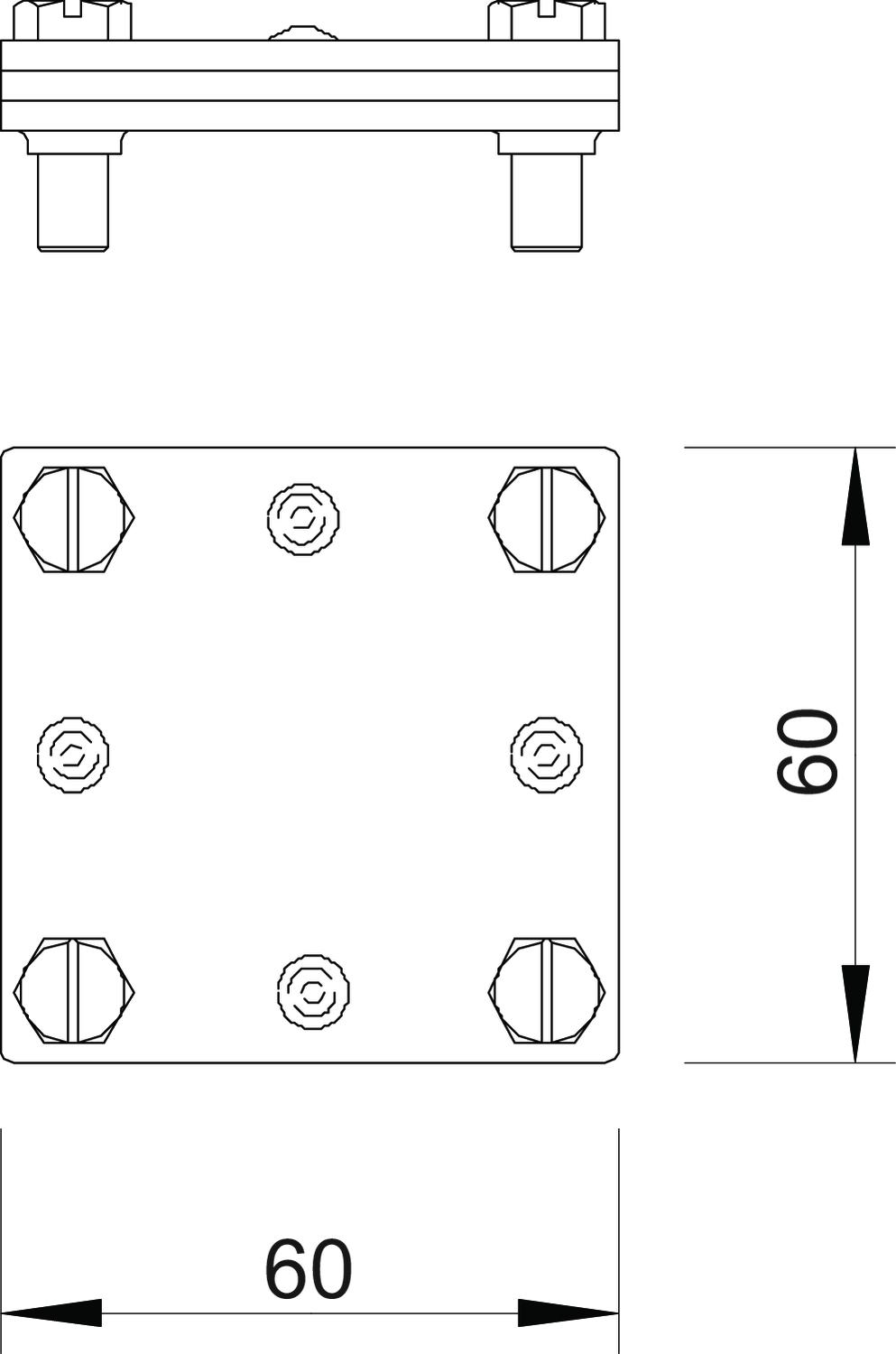

Dimenzionirana risba 256 DIN 30 V4A / 5314616, 58.52 kB, jpg

Za ta proizvod informativna besedila niso na voljo

DIN-Kreuzverbinder für Flachleiter, mit Zwischenplatte V4A.rfa, 324.00 kB
