Divisible cable gland, seal insert, 1 cable, light grey
Št. art. 2024942 | EAN 4012196536634
- Opis izdelka
-

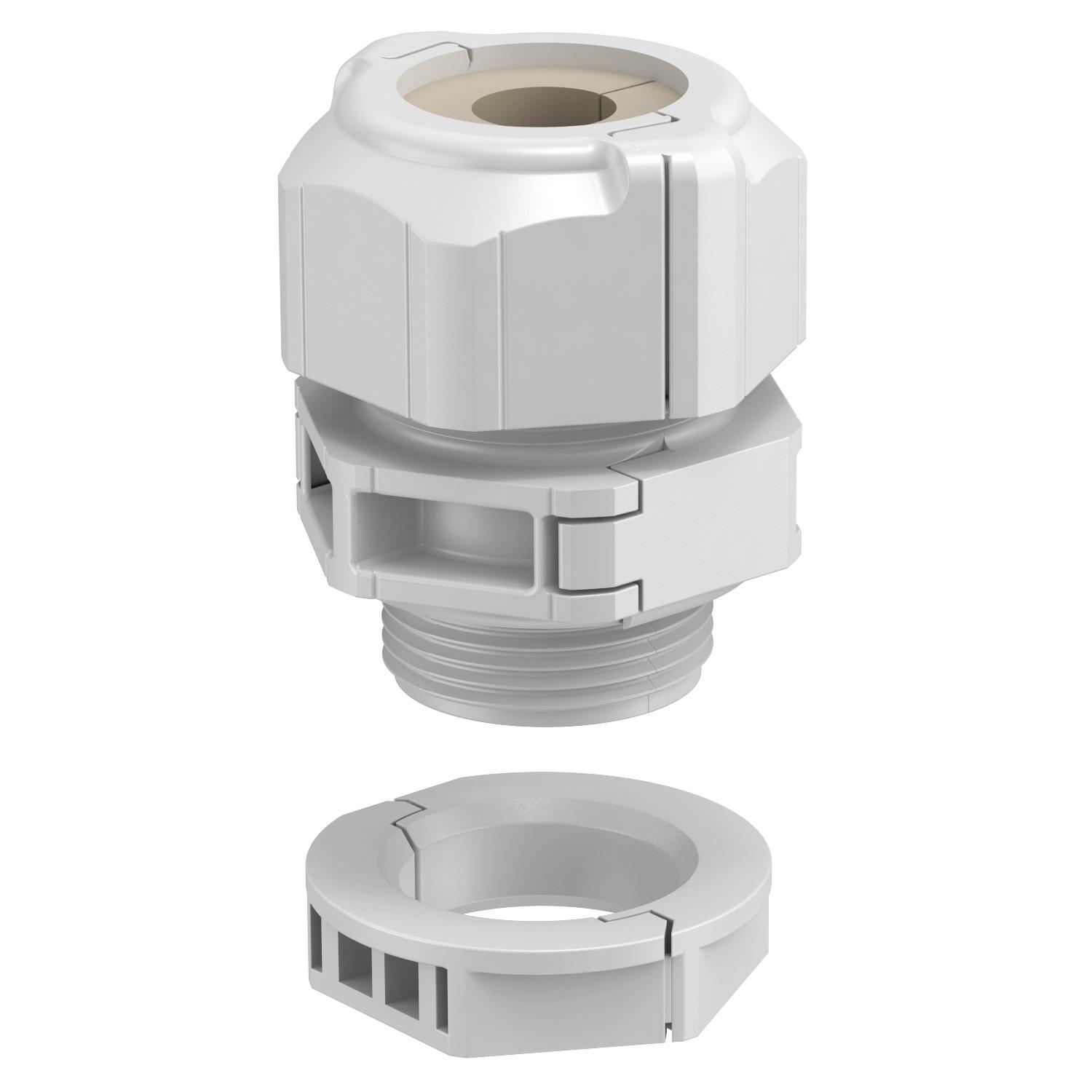

Opis izdelkaThe splittable cable gland V-TEC TB.. ensures - like all V-TEC glands - a secure sealing of the cable. The installation of pre-terminated cables or function cables, for example, is easy and quick, thanks to the splitting of the cable gland.
The V-TEC TB is also unbeatable when refitting an existing installation and as a "repair gland". There is no need to disassemble pre-mounted cables, it can be installed without interrupting the production process.

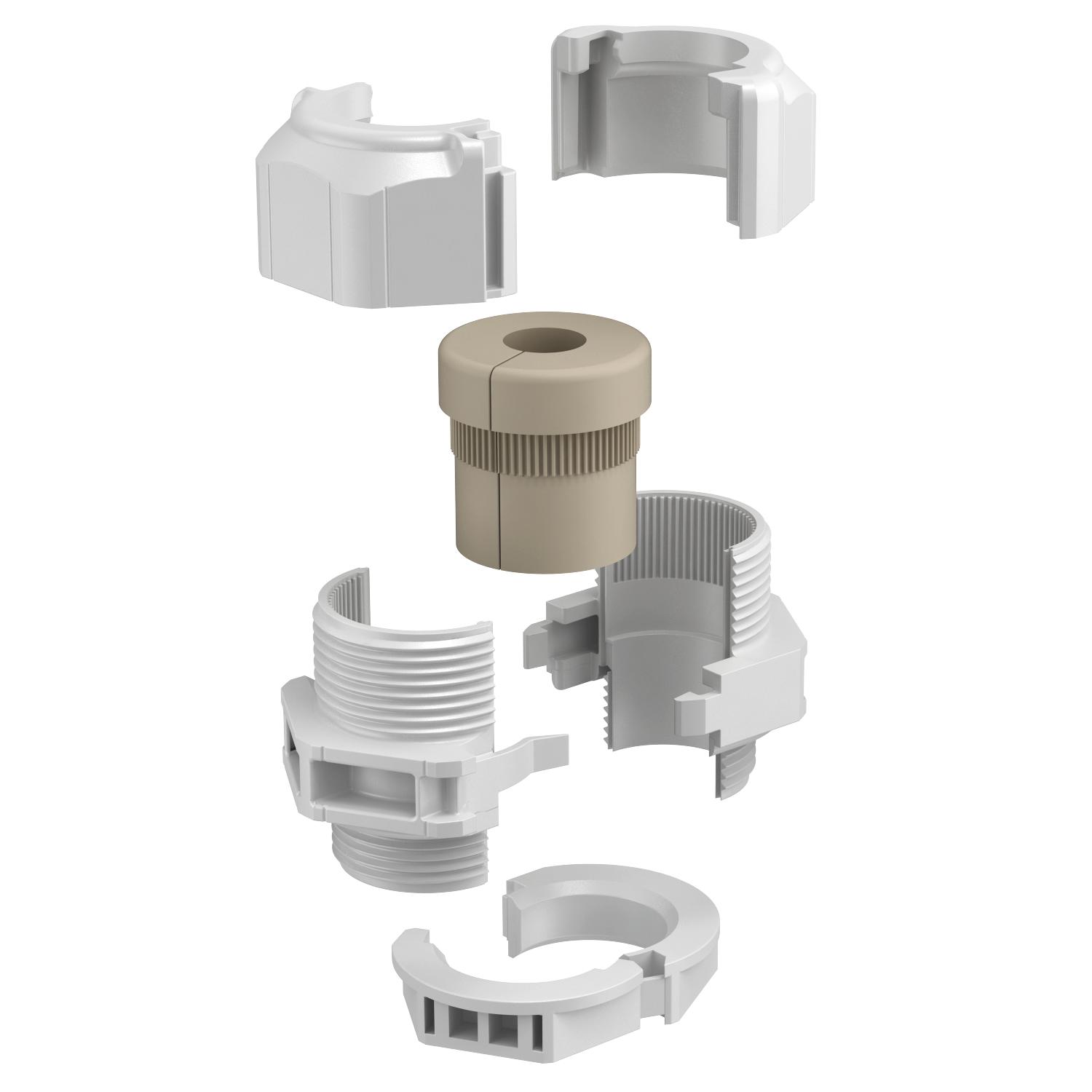

The gland set consists of an intermediate support, a cap nut and the seal. Of course, the split locknut is also in the scope of delivery.
-
- Tehnični podatki
-
Tehnični podatki

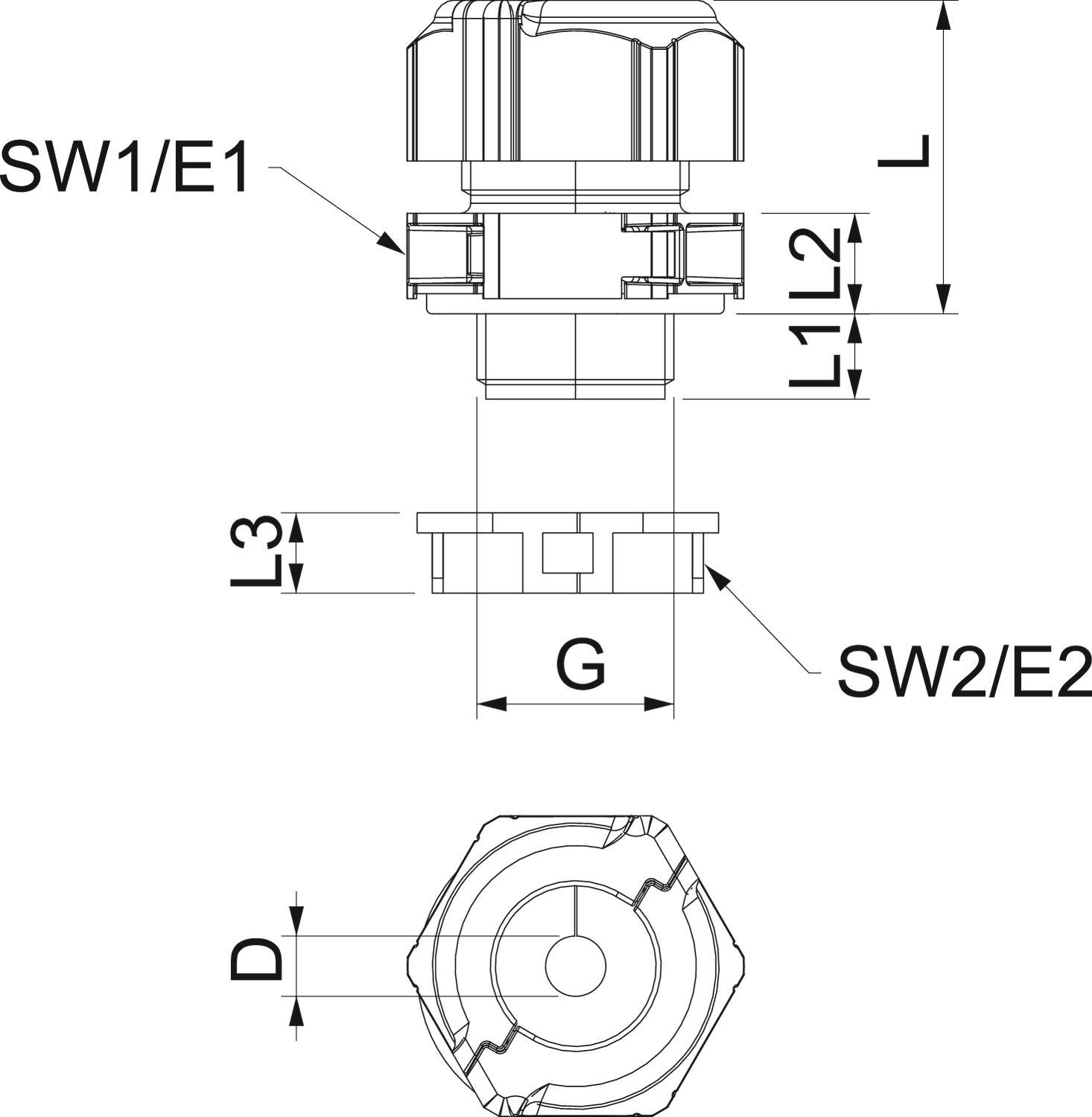

Barva svetlo siva Brez halogenov da Deljiv vijačni spoj da Dimenzija M20 Dolžina 30 mm Dolžina navoja 10 mm Izvedba ravno Maks. temperaturno območje uporabe 80 °C Material Polikarbonat Mera D 8 mm Mera E1 (mm) 33,5 mm Mera E2 30 mm Mera G M20x1,5 mm Mera L 30 mm Mera L maks. 30,5 mm Mera L min. 24,5 mm Mera L1 10 mm Mera L2 8,5 mm Mera L3 8 mm Min. temperaturno območje uporabe -20 °C Možnosti natezne razbremenitve ne Navoj M20 x 1,5 Navojni priključek ploščatega kabla ne Nazivna velikost navoja 20 Nestabilen navor 2 Nm ognjeodporen po standardu VDE 0471/DIN 695 del 2-1, kontrolna temperatura 650 °C Ojačan s steklenimi vlakni ne S protimatico da Širina 29 mm Število izvrtin 1 Strmina navoja 1,5 mm Tesnilno območje D maks. 8 mm Tesnilno območje D min. 6 mm Tip navoja metrično Udarna trdnost da Večkratni tesnilni vložek ne Velikost ključa 1 30 mm Velikost ključa 2 27 mm Višina 40 mm Vrsta tesnila Tesnilni obroč Vrsta zaščite IP67 za Ex-cono brez za plin za Ex-cono brez za prah za Ex-cono brez Zaščita pred upogibanjem ne Zaščiten pred eksplozijo ne - Vsi tipi
- Prenosi
-
Podatkovni list V-TEC TB20 06-08 / 2024942 , 0.24MB , pdfEU-Izjava o skladnosti V-TEC TB20 06-08 / 2024942 , 0.05MB , pdfREACH Izjava o skladnosti V-TEC TB20 06-08 / 2024942 , 0.12MB , pdfRoHS Izjava o skladnosti V-TEC TB20 06-08 / 2024942 , 0.12MB , pdfNavodila za montažo V-TEC TB20 , 1.36MB , pdf
