Doza za elektroniko v votlih stenah 61, zrakotesna

Št. art. 2003826 | EAN 4012196865499

2003826 / HE 61-DV-L
61 mm
68 mm
20/25 mm
14
Opis izdelka
Opis izdelka

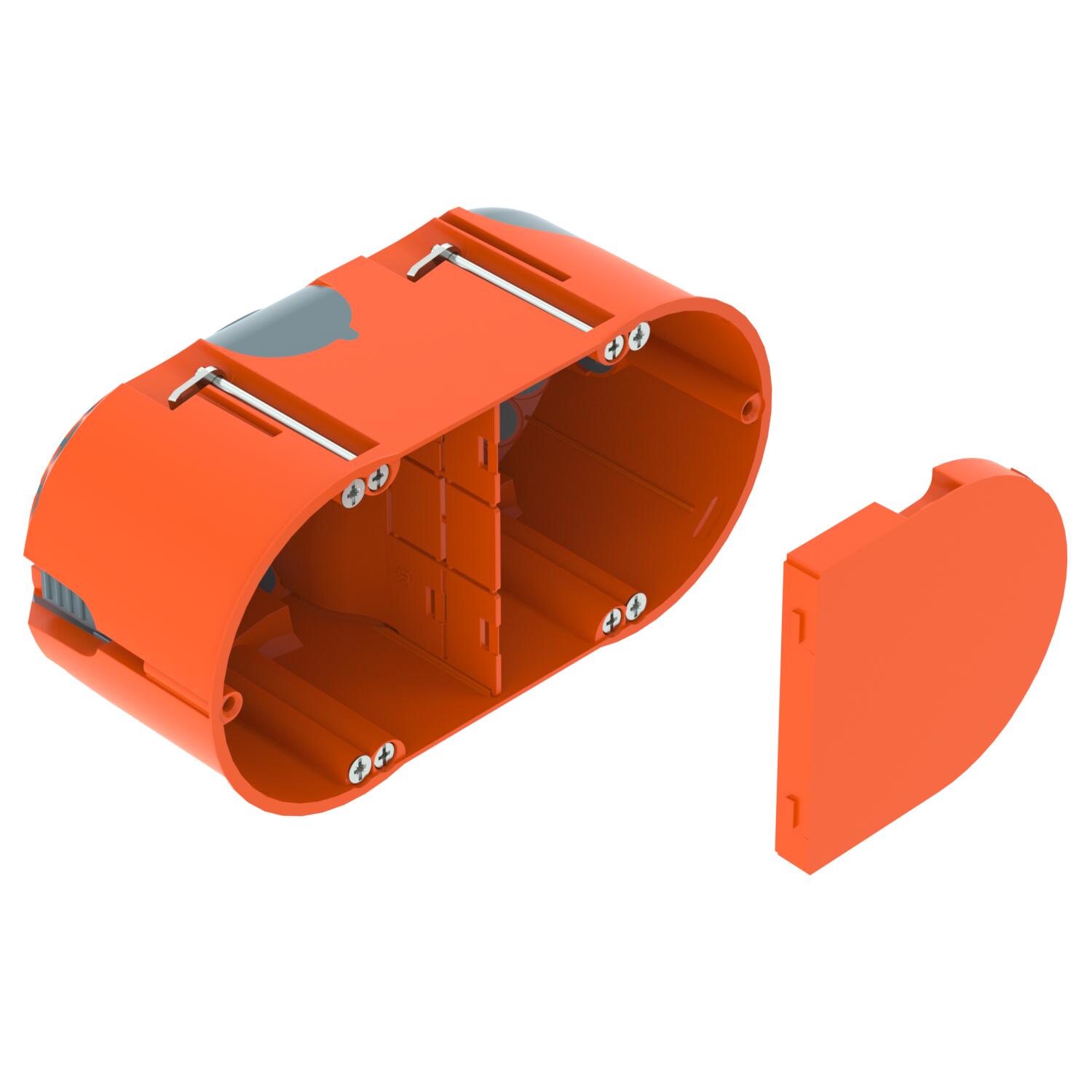

Doza za elektroniko za votle stene z membranskimi uvodnicami, pokrovom in ločilno pregrado, za uporabo v votlih stenah z vgradno globino najmanj 61 mm in debelino plošče od 5 do 40 mm.

• 6 vijačnih kupol

• Vijaki za naprave, pritrdilne spojke

• 4 kombinirane cevne uvodnice s Ø 20 in 25 mm

• 4 uvodnice za kable NYM-Leitungen 3 x 1,5 mm

• 2 uvodnici za kable NYM 3 x 2,5 mm² ali 5 x 1,5 mm²

• 2 uvodnici za kable NYM 5 x 2,5 mm² ali 7 x 1,5 mm²

• Zrakotesno povezovanje z drugimi priključnimi sponami prek povezovalnih podpornikov tipa ZH 11-V
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Halogen-free; without chlorine, fluorine and bromine
  • Flame resistant 850 °C
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Protection rating IP 30
  • Nominal cross-section 1.5–2.5 mm²
  • Nominal voltage 400 V
  • Diameter 68 mm
Tehnični podatki

Tehnični podatki

Barva oranžna/siva
Brez halogenov da

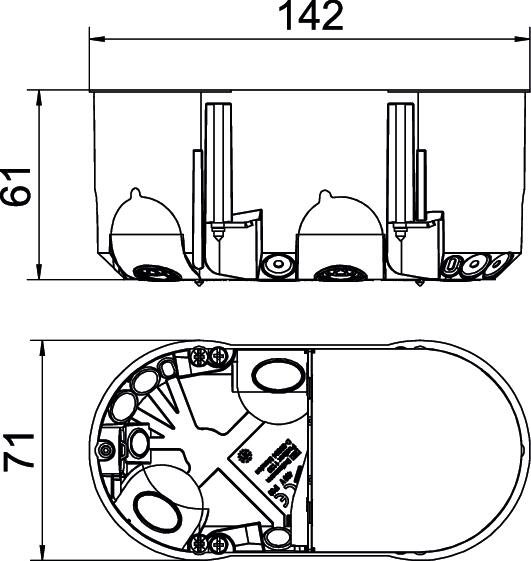

Dimenzija 142x71
Dolžina 142 mm
Kombinirane uvodnice Ø 20/25 mm 4
Maks. nazivni presek 2,5 mm²
Material Polipropilen/termoplastični elastomer
Merilna napetost 400 V
Min. nazivni presek 1,5 mm²
Nastavek Povezovalni podpornik
Oblika ovalno
Odtis CO₂ (GWP) od zibelke do vrat 0,297 kg CO₂e / 1 Kos
ognjeodporen po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 850 °C
Pokrov oranžna
Premer odprtine za rezkanje 68 mm
Primerno za debelino plošče maks. 40 mm
Primerno za debelino plošče min. 5 mm
Pritrditev naprav Vijaki
Pritrditev pokrova možno nasaditi
Razmak med vijaki enote 61 mm
Širina 71 mm
Število uvodnic 14
Število vstavkov 2
Udarna trdnost da
Uvodnice za napeljave 3 x 1,5 mm² 4
Uvodnice za napeljave 3 x 2,5 mm²/5 x 1,5 mm² 2
Uvodnice za napeljave 5 x 2,5 mm²/7 x 1,5 mm² 2
Uvodnice za napeljave za majhne napetosti 2
Višina 61 mm
Vrsta skoznjika v ohišju Uvodna membrana
Vrsta zaščite IP30
Z vijaki da
Za premer cevi 20/25 mm
Zrakotesen da
Vsi tipi

Vsi tipi

Tip Višina Premer odprtine za rezkanje Za premer cevi Število uvodnic Št. art. Količina Min. prodajna enota
HE 61-DV-L 61 mm 68 mm 20/25 mm 14 2003826
10 Kos
