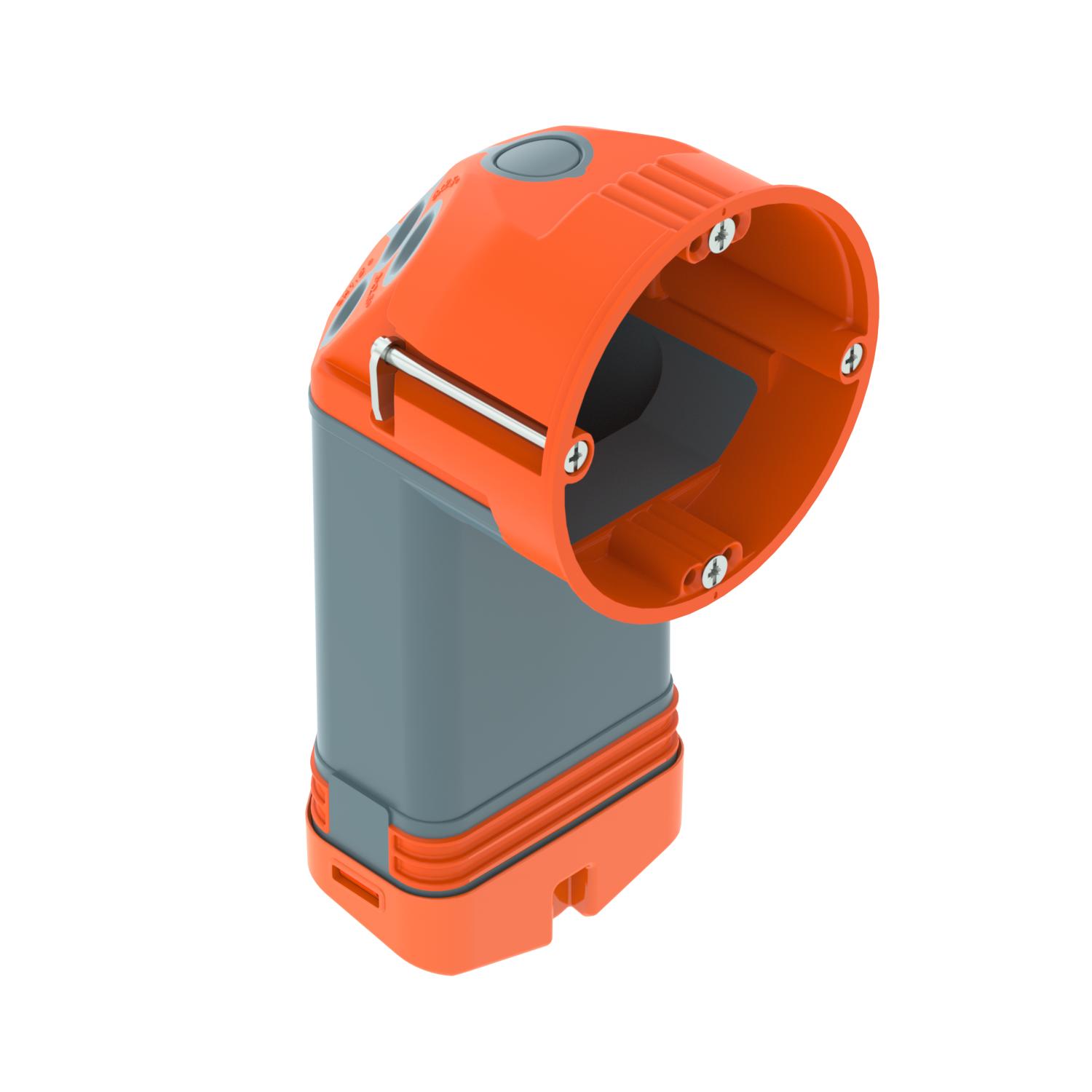

Doza za elektroniko v votlih stenah 74, zrakotesna, z elastomerno vrečo
Št. art. 2003828 | EAN 4012197276676
- Opis izdelka
-
Opis izdelkaDoza za elektroniko za votle stene z membranskimi uvodnicami in dodatnim prostorom za napeljavo za uporabo v votlih stenah z vgradno globino najmanj 75 mm in debelino plošče od 5 do 35 mm.
• 2 x 3 vijačni kupoli
• Vijaki za naprave, pritrdilne spojke
• 2 uvodnici za kable NYM 3 x 1,5 mm²
• 2 uvodnici za kable NYM 3 x 2,5 mm² ali 5 x 1,5 mm²
• 2 uvodnici za kable NYM 5 x 2,5 mm² ali 7 x 1,5 mm²
• 2 kombinirani cevni uvodnici s Ø 20 in 25 mm na dnu prostora za ožičenje
Preizkušeno po standardih DIN EN 60670-1, DIN EN 60670-22 in DIN 49073-1.
-
- Tehnični podatki
-
Tehnični podatki

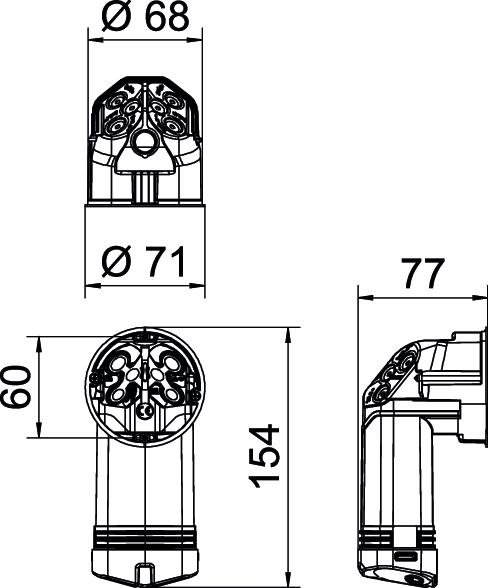

Barva oranžna/siva Brez halogenov da Dolžina 154 mm Kombinirane uvodnice Ø 20/25 mm 2 Maks. nazivni presek 2,5 mm² Material Polipropilen/termoplastični elastomer Merilna napetost 400 V Min. nazivni presek 1,5 mm² Nastavek Povezovalni podpornik Oblika drugo Odtis CO₂ (GWP) od zibelke do vrat 0,2939 kg CO₂e / 1 Kos ognjeodporen po standardu VDE 0471/IEC 60695-2-11, kontrolna temperatura 850 °C Premer 68 mm Premer odprtine za rezkanje 68 mm Primerno za debelino plošče maks. 35 mm Primerno za debelino plošče min. 5 mm Pritrditev naprav Vijaki Pritrditev pokrova Vijaki Razmak med vijaki pokrova 61 mm Širina 71 mm Število uvodnic 8 Število vstavkov 1 Udarna trdnost da Uvodnice za napeljave 3 x 1,5 mm² 2 Uvodnice za napeljave 3 x 2,5 mm²/5 x 1,5 mm² 2 Uvodnice za napeljave 5 x 2,5 mm²/7 x 1,5 mm² 2 Višina 77 mm Vrsta skoznjika v ohišju Uvodna membrana Vrsta zaščite IP30 Z vijaki da Za premer cevi 20/25 mm Zrakotesen da - Vsi tipi
